Посетите веб-страницу http://www.exploringarduino.com/content/ch13 и перейдите по ссылке на таблицу для построения графика. Вам будет предложено создать новую таблицу в своем аккаунте Google Drive. В итоге вы получите график данных, приведенный на рис. 13.24.

- 301 -

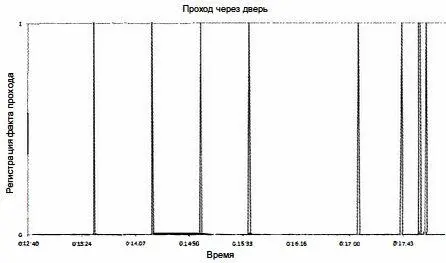

Рис. 13.24. Данные регистратора входа, представленные в графическом виде

Резюме

• Что данные удобно хранить в CSV-файлах, использующих строки и запятые в качестве разделителей.

• Как отформатировать SD-карту памяти в операционных системах Windows, Mac и Linux.

• Что есть множество плат расширения SD-карт для Arduino, каждая со своими особенностями.

• Как использовать Arduino библиотеку SD для записи и чтения из файла на SD-карте.

• Как с помощью RTC вставить временные метки в данные регистратора.

• Как преодолеть ограничения оперативной памяти за счет хранения строк во флэш-памяти.

• Как обнаружить движение по изменению аналогового значения, полученного с ИК-датчика расстояния.

• Как построить на компьютере график данных от регистратора, используя программу просмотра электронных таблиц.

Для повторения примеров главы вам понадобятся следующие детали:

• плата Arduino (рекомендуется Uno);

• USB-кабель для программирования платы Arduino;

• плата расширения Ethemet shield;

• фоторезистор;

• датчик температуры ТМР36;

• RGB-светодиод;

• 1 резистор номиналом 10 кОм;

• 1 резистор номиналом 150 Ом;

• 3 резистора номиналом 220 Ом;

• динамик или пьезозуммер;

• кабель Ethemet;

• доступ к проводному маршрутизатору;

• набор перемычек;

• макетная плата.

На странице http://www.exploringarduino.com/content/ch14 можно загрузить программный код, видеоуроки и другие материалы для данной главы. Кроме того, листинги примеров можно скачать со страницы www.wiley.com/go/exploringarduino в разделе Downloads.

Вот она, последняя глава. Запустим плату Arduino в виртуальное пространство, подключив ее к Интернету. Доступ к Интернету - очень сложная тема, можно написать целые тома книг о лучшем способе подключения Arduino к Интернету.

- 303 -

В этой главе мы рассмотрим использование платы расширения Arduino Ethemet shield для создания веб-страницы и отправки данных в Сеть. Вы узнаете о топологии Сети, о создании интернет-сайта, об использовании сторонних сервисов регистрации имен для подключения Arduino к Всемирной паутине.

Объяснить в одной главе, как работает Всемирная паутина, - слишком амбициозная затея, поэтому проиллюстрируем связь нашей платы Arduino с Интернетом с помощью упрощенной схемы, изображенной на рис. 14.1.

Рис. 14.1. Упрощенная схема взаимодействия Интернета и локальной сети

Если вы работаете только в локальной сети, то можете связаться с платой Arduino через веб-браузер компьютера, находящегося в той же локальной сети. Через маршрутизатор можно получить доступ к вашей плате Arduino из любой точки мира (или, по крайней мере, отовсюду, где есть доступ к Интернету).

Прежде чем подключить Arduino к сети, рассмотрим термины, которые встретятся нам на протяжении этой главы.

IP-адрес представляет собой уникальный адрес, который идентифицирует каждое устройство, подключенное к сети. При работе в локальной сети есть на самом деле

- 304 -

два вида IP-адресов: IP-адреса внутренней сети и глобальный IP-адрес. Если в вашем доме или офисе установлен маршрутизатор ( см. рис. 14.1 ), то каждое устройство в пределах локальной сети обладает локальным IP-адресом, который виден всем устройствам вашей сети. Маршрутизатор/модем имеет один глобальный IP-адрес, который виден всему Интернету. Если вы хотите установить связь через Интернет между компьютером в другом месте и устройством, подключенным к маршрутизатору, необходимо преобразование сетевых адресов (NAT).

MAC-адреса, в отличие от IP-адресов, уникальны в пределах всей Сети (на практике они часто таковыми не являются). MAC-адреса назначаются каждому сетевому физическому устройству и не меняются. Например, когда вы покупаете компьютер, уникальные MAC-адреса присвоены и внутреннему модулю Wi-Fi, и адаптеру Ethernet. Это позволяет по MAC-адресу идентифицировать физические устройства в Сети.
