Джереми Блум - Изучаем Arduino - инструметы и методы технического волшебства

На многих платах Arduino (и их клонах) установлена дополнительная интегральная схема для преобразования USB в последовательный порт. FTDI - популярный чип, выполняющий единственную функцию: конвертирование между последовательным портом и USB. Когда компьютер подключается к микросхеме FTDI, она появляется в системе как "Virtual Serial Port", и доступ к нему аналогичен 9-проводному порту прямо в вашем компьютере. Плата Arduino Nano с установленной микросхемой преобразователя FTDI изображена на рис. 6.2.

ПРИМЕЧАНИЕ

Для обеспечения правильного взаимодействия компьютера с адаптером FTDI необходимо установить драйверы. Найти последние версии драйверов для Windows, OS Х и Linux можно на странице http://www.ftdichip.com/DriversNCP.htm. Ссылка на данную страницу есть на сайте Exploring Arduino.

Иногда для уменьшения размера платы чип FTDI встраивают в кабель (USB-кабель с чипом FTDI изображен на рис. 6.3) или устанавливают на дополнительной плате адаптера (рис. 6.4).

Плата Arduino со съемным адаптером FTDI целесообразна для проектов, в которых нет необходимости подключаться к компьютеру через USB. В результате уменьшится стоимость и габариты готового устройства.

- 121 -

Микросхема FTDI

Рис. 6.2. Плата Arduino Nano с чипом FTDI

Рис. 6.3. Кабель FTDI

Рис. 6.4. Плата адаптера FTDI Sparkfun

Далее перечислены платы Arduino со встроенным чипом FTDI. Большинство из них уже не выпускается, тем не менее, продается еще много клонов этих плат:

• Arduino Nano;

• Arduino Extreme;

• Arduino NG;

• Arduino Diecimila;

• Arduino Duemilanove;

• Arduino Mega ( original).

А вот список плат, рассчитанных на работу с внешним адаптером FTDI:

• Arduino Pro;

• Arduino Pro Mini;

- 122 -

LilyPad Arduino;

Arduino Fio;

Arduino Mini;

Arduino Ethemet.

Плата Arduino Uno была первой платой, где для преобразования USB в последовательный порт применен дополнительный контроллер. Функционирует все точно так же, но с небольшими техническими различиями. На рис. 6.5 изображен последовательный адаптер 8U2, установленный в Arduino Uno (в новых версиях используется преобразователь 16U2).

Микроконтроллер Atmel 8U2 или 16U2

Рис. 6.5. Чип 8U2 на плате Arduino Uno

Вот краткий перечень различий:

• в операционной системе Windows для плат с новым адаптером требуется специальный драйвер. Этот драйвер поставляется в комплекте с загруженной версией Arduino IDE (драйверы для операционных систем OS Х и Linux не нужны);

• использование второго микроконтроллера в качестве адаптера позволило при подключении передавать в компьютер идентификатор производителя и код продукта. Ранее при подключении платы Arduino к компьютеру она определялась

- 123 -

как последовательное устройство. Плата Arduino с адаптером 8U2 и 16U2 определяется компьютером как устройство Arduino;

вспомогательный микроконтроллер можно перепрограммировать ( он работает на прошивке LUF А, которая эмулирует конвертер USB), следовательно, есть возможность изменить прошивку, чтобы плата Arduino определялась, например, как джойстик, клавиатура или MIDI-устройство. При замене прошивки плату Arduino придется программировать через программатор, например AVR ISP MKII.

Вот список плат Arduino со вспомогательным микроконтроллером для преобразования USB в последовательный порт:

• Arduino Uno;

• Arduino Mega 2560;

• Arduino Mega ADK (на основе 2560);

• Arduino Due (эту плату можно запрограммировать непосредственно).

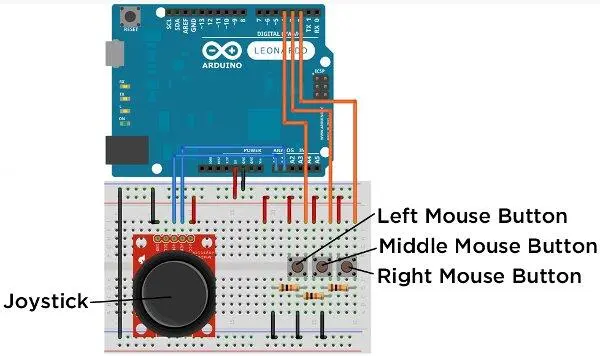

Плата Arduino Leonardo была первой платой, имеющей только одну микросхему, выполняющую функции и программируемого пользователем микроконтроллера, и интерфейса USB. На плате Arduino Leonardo (и ее клонах) установлен микроконтроллер 32U4, поддерживающий прямую передачу через USB. Это дает несколько преимуществ.

Во-первых, уменьшается стоимость платы, потому что на ней меньше компонентов и короче программа первоначальной загрузки платы. Во-вторых, плата способна эмулировать не только последовательный порт, но и другие устройства (такие как клавиатура, мышь или джойстик). В-третьих, обычный порт USART на ATmega не мультиплексирован с выводами интерфейса USB, поэтому возможен параллельный обмен данными как с главным компьютером, так и с внешним последовательным устройством (таким как модуль GPS).
