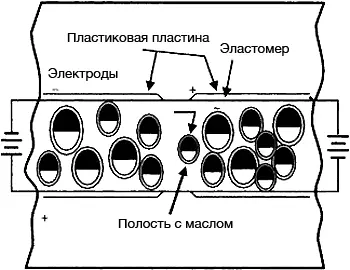

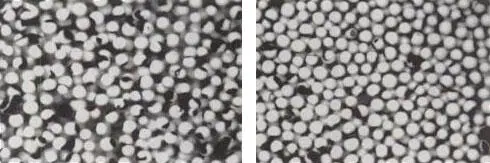

В теории все звучит очень просто и красиво. На практике же Шеридону с командой пришлось экспериментальным путем преодолевать массу трудностей. Например, решать, что делать со взаимным влиянием зарядов расположенных рядом шариков или с неравномерностью вращения шариков на границах приложения к поверхности Gyricon разнополюсных зарядов. Именно из-за последней проблемы изображения на «бумаге» Gyricom выглядели размыто. Хаотичность расположения шариков в массе эластомера тоже отрицательно сказывалась на контрастности. Однако со временем инженеры преодолели и эту проблему. Во втором поколении Gyricon им удалось добится практически равномерного распределения шариков всего в двух слоях.

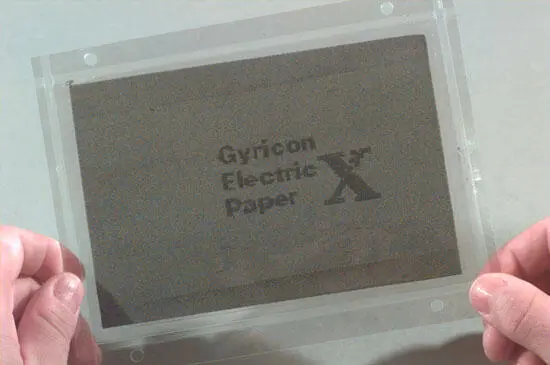

С этого момента по технологии Gyricon могла производиться тонкая, контрастная электронная бумага практически любого размера. Цвет изображения зависел от того, каким цветом окрашены половинки шариков-тонера. При этом для изготовления рулонов Gyricon с минимальными модификациями подходило прокатное оборудование, использующееся для производства многослойных полимерных пленок.

Разработав электронную бумагу, Шеридон приступил к конструированию письменных принадлежностей для нее.

Команде изобретателей Gyricon было понятно, что механизм формирования изображений на листе электронной бумаги должен зависеть от того, где эта бумага будет применяться. Одно дело изобразить аршинные буквы на рекламном плакате, и совсем другое — мелкий шрифт на листе формата А4. Если для второго случая можно воспользоваться технологиями, напоминающими традиционную многопроходную печать, то для первого они явно не годились.

Шеридон придумал два альтернативных метода адресации, обеспечивающих «печать» изображений на листах Gyricon разного размера.

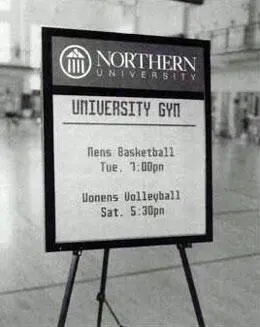

Первый метод позволял формировать на листе ограниченный набор изображений — например, символы алфавита и цифры. Он базировался на использовании печатных плат, на которых располагались адресные площадки с электродами, формирующими необходимые заряды. Одна такая адресная площадка размером 12х12 дюймов справлялась с формированием изображения с разрешением 200 пикселей на дюйм, состоящего из 5760000 шариков Gyricon. С помощью набора площадок можно было сформировать текст на достаточно большом листе электронной бумаги, причем сфомировать параллельно. Идеальный способ для применения на крупных билбордах или... на небольших экранах, где требуется отражать только фиксированную информацию, например, только текст.

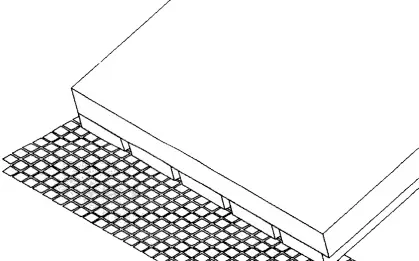

Второй метод, именуемый линейный массив электродов (Linear Electrode Array), предназначался для печати мелких изображений. Фактически, он копировал принцип печати на основе светодиодной линейки, являющийся альтернативой лазерной печати, только вместо светодиодов в линейке для печати на листах Gyricon размещались микроскопические электроды.

Линейка электродов была такой компактной, что Шеридон умудрился смонтировать ее вместе с контроллером и элементами питания в компактном корпусе, который назвал «перо» (stylus wand). Письмо таким пером походило на волшебство: стоило провести пером на листом Gyricon, и текст появлялся, как по мановению волшебной палочки.
