Кувыркание движущегося комического аппарата — обычно не большая помеха выполнению экспериментов на его борту. Но только не в случае «Луны-3». Перед этой межпланетной станцией была поставлена задача сфотографировать невидимую с Земли сторону нашей небесной соседки. Для этого объектив фотоаппарата нужно жестко зафиксировать в определенном направлении. Сама же станция должна продолжать свой полет по заданной ей с Земли траектории. То есть требуется как раз то самое красивое движение из фильмов.

Перед коллективом ученых и инженеров, возглавляемым Борисом Викторовичем Раушенбахом, была поставлена задача управления ориентацией станции: получением нужного положения корпуса корабля относительно внешних ориентиров, в данном случае Луны. Благодаря их усилиям к середине пятидесятых годов прошлого столетия была разработанатеория управления ориентацией космических аппаратов, в которой в четкой форме математических выражений описаны принципы управления положением корпуса аппарата в космическом пространстве, коррекции траектории его движения и гравитационных маневров, предложены инженерные решения этих непростых задач.

К 1958 году лаборатория Раушенбаха создала действующий прототип автономной системы ориентации, названный «Чайка». 5 мая 1959 года на исследовательском полигоне Тюратам (будущий Байконур) были проведены автономные испытания новой системы ориентации.

Вот как их описывает один из участников: "После этого для полной проверки «Чайки» будущий спутник поднимается краном на гибкой подвеске, раскачивается и закручивается вручную относительно трёх осей. Микродвигатели, к всеобщей радости, «фыркают», подтверждая, что при последних перепайках на борту адреса команд не перепутаны".

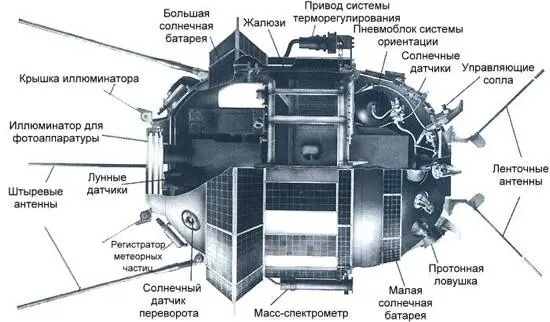

Что до испытания в боевых условиях, то его «Чайка» проходила на межпланетной космической станции-фотографе «Луна-3».

Как Раушенбаху и его сотрудникам удалось четко зафиксировать объетивы фотокамер мчащейся во весь опор «Луны-3» за сотни тысяч километров от Земли?

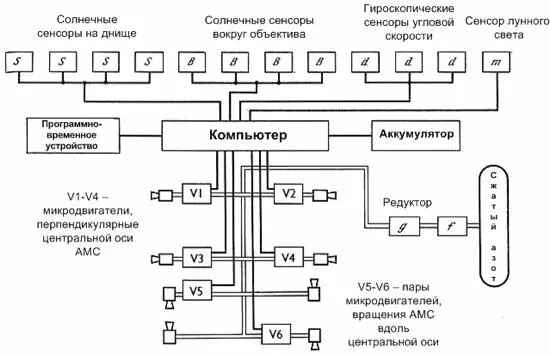

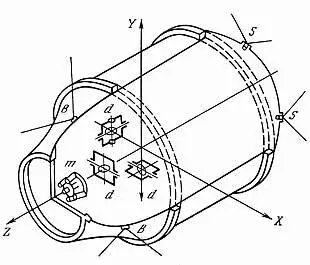

Автономная система ориентации «Чайка» имела в своем составе следующие, взаимодействующие между собой, компоненты: восемь сенсоров солнечного света — по четыре на днище станции (на рисунках обозначены "S") и вокруг объектива окна объективов фотокамер (на рисунках обозначены "В"), три гироскопических сенсора-стабилизатора (на рисунках обозначены "d"), непрерывно измеряющих угловую скорость «Луны-3» в трех плоскостях. Один серсор лунного света (на рисунках обозначен "m"), находившийся между объективами фотокамер, четыре реактивных микродвигателя (на рисунке обозначены «V1-V4»), крестообразно расположенные перпендикулярно центральной оси станции и две пары реактивных микродвигателей (на рисунке обозначены «V5» и «V6»), крестообразно расположенные по касательной к центральной оси станции.

Информацию от сенсоров получал и обрабатывал электромеханический компьютер, логика работы единственной программы которого базировалась на уравнениях управления ориентацией, разработанных коллективом Раушенбаха. Этот же компьютер управлял моментами запуска и продолжительностью работы восьми реактивных микродвигателей. В качестве топлива в них использовался сжатый азот, хранящийся в специальном баке под давлением 150 атмосфер и подающийся в сопла через редуктор под давлением четыре атмосферы. Компьютер был связан с программно-временным устройством, в котором была заложена циклограмма всего полета «Луны-3».
