На типичной звуковой карте могут находиться следующие разъемы.

Внешние: MIDI-порт, линейный вход, микрофонный вход, линейный выход, аудиовыход, цифровой вход и выход.

MIDI-порт. Самый большой и заметный 15-контактный разъем. К нему подключаются такие устройства, как джойстик, MIDI-клавиатура или, например, синтезатор.

Линейный выход. Предназначен для подключения активных колонок или усилителя. Линейных выходов может быть несколько.

Аудиовыход. На него подается прошедший через маломощный усилитель сигнал. Этот усилитель не отличается высоким качеством, поэтому основным устройством для подключения к этому выходу являются, например, наушники.

Цифровой выход. Предназначен для подключения внешних цифровых устройств, например, цифрового ресивера. Встречается только на достаточно дорогих картах.

Внутренний вход. Обычно используется для подключения CD-ROM.

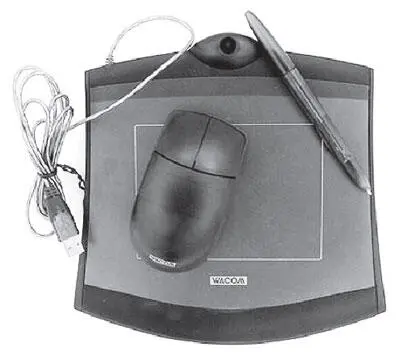

Графические планшеты

Для ручного ввода в компьютер графической информации предназначен отдельный класс устройств – графические планшеты. Они, в свою очередь, подразделяются на так называемые дигитайзеры («оцифровщики») и собственно планшеты. Дигитайзеры ориентированы на ввод чертежно-графической информации и оснащаются узкоспециальным прецизионным графическим манипулятором. Планшеты позволяют имитировать процесс художественного рисования и предлагают большой выбор графических элементов.

Разрешение планшета составляет 1000 точек на дюйм и более. Отсюда следует, что планшет даже небольшого формата А6 имеет рабочее поле 5000x3500 точек, что больше разрешающей способности любого современного монитора. Таким образом, планшета формата А6 вполне достаточно даже для профессиональных работ.

Рынок графических планшетов не слишком велик, и в этой сфере действует всего несколько компаний: Aiptek, Genius, Wacom. По результатам тестов лидирует продукция Wacom, более простые и дешевые продукты предлагают Aiptek и Genius.

Модемы

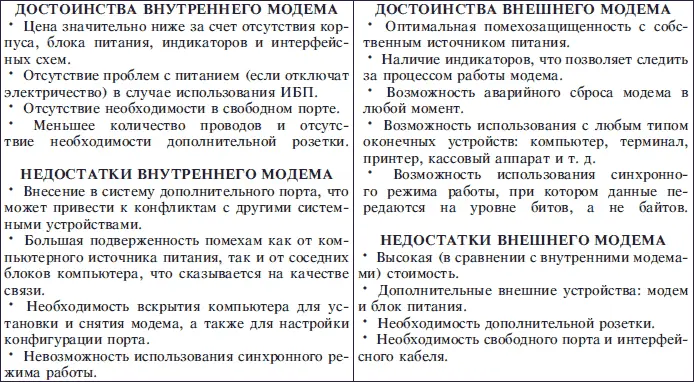

Устройство, предназначенное для обмена информацией между удаленными компьютерами по каналам связи, называется модем. Название данного устройства происходит от сочетания слов «МОдулятор» и «ДЕМодулятор». По отношению к процессору модемы бывают внешние и внутренние.

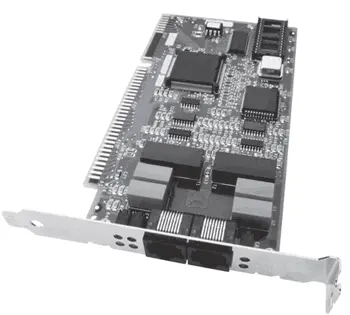

Внутренний модем

Внешний модем

Под каналами связи понимают физические линии (проводные, кабельные, радио и т. д.), способ их использования (коммутируемые или выделенные) и способ передачи данных. Все современные модемы оснащены функцией приема и передачи факсимильных сообщений (факсов). Кроме того, модемы могут быть сразу интегрированы в системные платы производителей.

К основным потребительским характеристикам можно отнести скорость передачи информации (бит в секунду) и интерфейс. В основном сейчас у все модемов максимальная скорость передачи информации – 56 Кбит/с (для коммутируемых соединений по телефонным линиям), но она не всегда достигает своего максимума, обычно несколько ниже. Интерфейс подключения к системной плате зависит от вида самого модема. Для внешних в основном последовательный порт COM1 (COM2) или USB, для внутренних – PCI.

Наиболее широко на рынке компьютерной техники представлены модемы фирм Acorp, D-Link, USR, Zyxel, Genius.

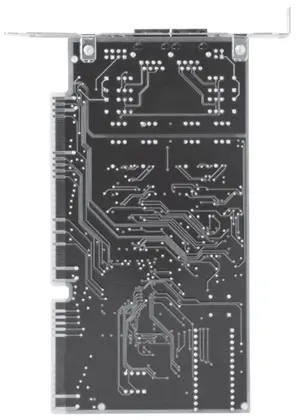

Сетевая карта

Сетевая карта (сетевой адаптер), как и модем, используется для передачи информации от одного компьютера к другому. Используются для построения локальных сетей. В отличии от модема, в качестве канала связи используется не телефонная линия, а специальные соединительные кабели. Сетевой адаптер устанавливается в слот, поддерживающий интерфейс PCI. Может быть сразу интегрирована в системную (материнскую) плату. Основным показателем производительности карты является скорость передачи информации. Современные сетевые карты передают данные со скоростью от 10 до 100 Мбит/с.
