– Дисковая память относится к внешним устройствам ПК и используется для долговременного хранения любой информации, которая может когда-либо потребоваться для решения задач, в ней, в частности, хранится все программное обеспечение компьютера. В качестве устройств внешней памяти, размещаемых в системном блоке, используются накопители на жестких (НЖМД) и гибких (НГМД) магнитных дисках, накопители на оптических дисках (НОД) и др.

• контроллеры (адаптеры) служат для подключения периферийных (внешних по отношению к процессору) устройств к шинам микропроцессора, обеспечивая совместимость их интерфейсов. Они осуществляют непосредственное управление периферийными устройствами по запросам микропроцессора. Контроллеры реализуются, как правило, на отдельных печатных платах, часто называемых адаптерами устройств (от лат. adapto – преобразовываю);

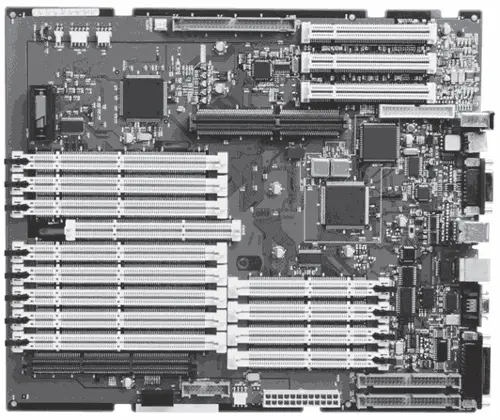

• системная плата – основная интерфейсная система компьютера, обеспечивающая сопряжение и связь всех его устройств между собой.

Системная плата обеспечивает три направления передачи информации: между микропроцессором и внутренней (основной) памятью, между микропроцессором и портами ввода-вывода внешних устройств, между внутренней (основной) памятью и портами ввода-вывода внешних устройств (в режиме прямого доступа к памяти). Устройства, непосредственно осуществляющие процесс обработки информации (вычисления), в том числе микропроцессор, оперативная память и шина, размещаются на ней, кроме того, на ней же располагается и контроллер клавиатуры и мыши. Схемы, управляющие другими внешними устройствами компьютера, как правило, находятся на отдельных платах, вставляемых в унифицированные разъемы (слоты) на материнской плате. Через эти разъемы контроллеры устройств подключаются непосредственно к системной магистрали передачи данных в компьютере – шине. Иногда эти контроллеры могут располагаться на системной плате.

В системном блоке располагается также блок питания, преобразующий переменное напряжение электросети в постоянное напряжение различной полярности и величины, необходимое для питания системной платы и других устройств компьютера, размещенных в системном блоке. Блок питания Содержит вентилятор, создающий циркулирующие потоки воздуха для охлаждения системного блока, сетевого энергопитания ПК. Кроме сетевого, в компьютере имеется также автономный источник питания – аккумулятор. К аккумулятору подключается таймер – внутримашинные электронные часы, обеспечивающие при необходимости автоматический съем текущего момента времени (год, месяц, часы, минуты, секунды и доли секунд). Таймер продолжает работать и при отключении компьютера от электросети.

Основными ведущими производителями системных плат являются компании Asustek, Intel, Giga-Byte, Abit и др.

Компьютер состоит из множества отдельных устройств. Для взаимодействия между компонентами их необходимо связать физическими линиями (проводниками), которые обычно называют шинами. Сочетание шины и правил передачи сигналов по ней образует интерфейс. Это совокупность средств сопряжения и связи устройств компьютера, обеспечивающая их эффективное взаимодействие.

По функциональному назначению интерфейсы компьютера принято разделять на внешние (ввода-вывода) и внутренние. Очевидно, что внешние интерфейсы предназначены для подключения периферийных устройств (принтеров, сканеров и тому подобного), а также пользовательских компонентов управления (клавиатура, мышь). С внутренними интерфейсами ситуация выглядит несколько сложнее. Часть из них можно назвать системными интерфейсами, поскольку они фигурируют исключительно внутри платформы (системная шина, шина чипсета, шина памяти), а часть – локальными. К широко распространенным локальным интерфейсам относятся ISA, PCI, AGP, IDE (ATA), COM, LPT, USB, IEEE 1394 (Fire Wire), SCSI, Serial ATA, PS/2, Game-port, MIDI, Ethernet, IrDA, Bluetooth и другие.

Поддерживаемые системой интерфейсы во многом определяют производительность компьютера в целом и возможность его развития. Как и везде, важным фактором является сбалансированный состав интерфейсов в компьютере: оптимальное соотношение передовых современных и морально устаревших стандартов, а также их соответствие решаемым задачам. Основное внимание уделим локальным и внешним интерфейсам.
