Этот принцип был самым прогрессивным среди включенных в проект, поскольку обеспечивал универсальность ЭВМ. В соответствии с принципом программного управления любая ЭВМ – это совокупность аппаратной (технической) и программной частей;

2) Принцип условного перехода: команды из программы не всегда выполняются одна за другой. Возможно присутствие в программе команд условного перехода, которые меняют последовательное выполнение команд в зависимости от значений данных;

3) Принцип размещения программы в памяти: программа, требуемая для работы ЭВМ, предварительно размещается в памяти компьютера, а не вводится команда за командой;

4) Принцип иерархии памяти: память ЭВМ неоднородна. Для часто используемых данных выделяется память меньшего объема, но большего быстродействия; для редко используемых данных выделяется память большего объема, но меньшего быстродействия;

5) принцип двоичной системы счисления: для внутреннего представления данных и программ в памяти ЭВМ применяется двоичная система счисления, которую можно проще реализовать технически.

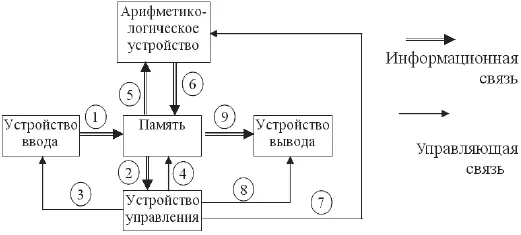

Рисунок 3.1. Схема Принстонской машины

Рассмотрим назначение отдельных элементов этой схемы и их взаимосвязь в процессе функционирования ЭВМ.

Через устройство ввода (УВв) в память (П) вводится программа – набор команд, предписывающих ЭВМ выполнять требуемые действия (на схеме связь 1). При вводе программы (а позже и данных) выполняется отображение вводимой информации во внутреннее представление, принятое в ЭВМ.

После размещения программы в памяти устройство управления (УУ) выбирает последовательно команду за командой из памяти (связь 2) и интерпретирует ее по следующим правилам:

• если выбранная команда является командой ввода данных, УУ посылает управляющий сигнал (связь 3) в УВв для начала ввода данных. Данные также вводятся по связи 1 и размещаются в памяти П;

• если выбранная команда связана с выполнением арифметических или логических операций, то в память П из УУ посылается сигнал (связь 4) на выборку указанных в команде данных с последующей их пересылкой в арифметико-логическое устройство (АЛУ) (связь 5), а в само АЛУ передается сигнал с кодом нужной операции (связь 7). АЛУ выполняет арифметические и логические действия над переданными операндами. После выполнения требуемых действий, АЛУ возвращает результат в память П (связь 6);

• если выбранная команда является командой вывода, УУ генерирует управляющий сигнал устройству вывода (УВыв) (связь 8) на начало операции по выводу данных. Сами данные выбираются из памяти П по связи 9.

УВыв выводит информацию из ЭВМ и преобразует ее из внутреннего представления во внешнее.

В соответствии с принципом иерархии памяти блок Память на рис. 3.1 делится на два блока – внешняя и внутренняя память. Внешняя память традиционно отводится для долговременного хранения данных и программ, а сама оперативная обработка данных в соответствии с программой, как это было рассмотрено выше, выполняется во внутренней памяти.

В современных компьютерах блоки УУ и АЛУ объединены в блок, называемый процессором. В состав процессора, кроме указанных блоков, входят также несколько регистров – специальных небольших областей памяти, куда процессор помещает промежуточные результаты и некоторую другую информацию, необходимую ему в ближайшие такты работы.

Под архитектурой компьютера понимаются его логическая организация, структура, ресурсы, то есть средства вычислительной системы, которые могут быть выделены процессу обработки данных на определенный интервал времени. В основу архитектуры современных персональных компьютеров положен магистрально-модульный принцип (рис. 3.2).

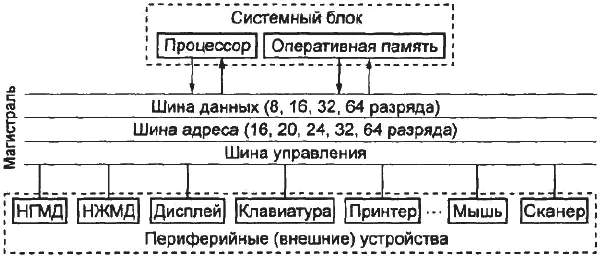

Рисунок 3.2. Магистрально-модульный принцип строения ЭВМ

Магистраль (системная шина) – это набор электронных линий, связывающих центральный процессор, основную память и периферийные устройства воедино относительно передачи данных, служебных сигналов и адресации памяти. Благодаря модульному принципу построения потребитель сам может комплектовать компьютер нужной ему конфигурации и производить при необходимости ее модернизацию.

Модульная организация системы опирается на магистральный (шинный) принцип обмена информацией. Процессор выполняет арифметические и логические операции, взаимодействует с памятью, управляет и согласует работу периферийных устройств.
