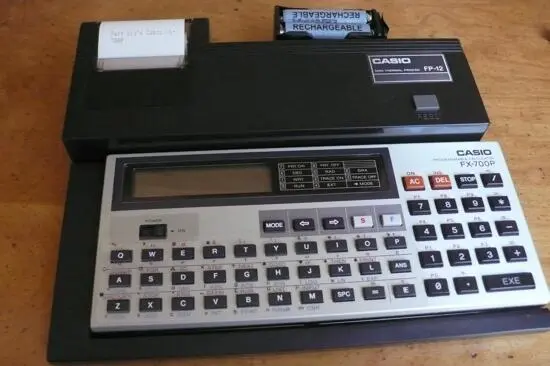

Читая о «задании самого министра», я несколько усомнился в том, что инициатива по разработке МК-85 исходила сверху и уж тем более преследовала целью воспроизводство японского программируемого калькулятора. Слишком уж узок был масштаб проблемы. Да и полученное в результате нашими инженерами решение кардинально отличалось от творения фирмы Casio.

Пришлось порыться в воспоминаниях непосредственных участников проекта — и, конечно же, нашлось подтверждение моим подозрениям.

Идея разместить одноплатный персональный компьютер в корпусе программируемого калькулятора прорастала снизу. В своих воспоминаниях об этом проекте заместитель главного конструктора НИИТТ Юрий Леонидович Отрохов пишет: "В те времена у нас зачастую инициатива на ту или иную разработку шла не сверху, как пишут некоторые более официальные историки, а снизу, непосредственно от нас — штатных разработчиков микросхем. Например: "А не слабо нам сварганить аналог ЭВМ «Электроника-60» (DEC LSI-11/23) на одной типовой плате вместо четырёх?"

Такие в хорошем смысле слова безумства были не просто бравадой. Большинство специалистов НИИТТ ранее работали в знаменитом Специализированном вычислительном центре (СВЦ) — научной базе Министерства электронной промышленности СССР. В СВЦ создавались уникальные по тем временам разработки, например супер-ЭВМ военного назначения " 5Э53".

Перейдя после расформирования СВЦ в НИИТТ, основной номенклатурой которого были калькуляторы, инженеры-электронщики вынуждены были «снизить обороты» своего творческого потенциала. Но сам-то потенциал от этого никуда не делся. Вот и стали на калькуляторном производстве появляться идеи «взрослых» ЭВМ.

Очевидно, что в эпоху планового производства разработать микропроцессорный комплект самостоятельно и, главное, испытать его на опытном образце было совершенно нереально. Идея должна была пройти долгий и тернистый путь научно-исследовательских и опытно-конструкторских работ, прижиться в министерских умах, спуститься свыше в виде задания на опытную партию и только затем пойти в серийное производство.

Все попытки Отрохова и единомышленников убедить руководство в перспективности разработок одноплатных ЭВМ на базе имеющихся в то время в распоряжении НИИТТ шестнадцатиразрядных процессоров собственного производства К1801ВМ2 ( n-МОП вариант) и Н1806ВМ2 ( КМОП вариант), совместимых по системе команд с компьютерами «Электроника 60М», завершились неудачей. Более того, направление ЭВМ было передано в другой отдел НИИТТ.

Тем не менее, как водится, идея уже обрела достаточный потенциал для инициативных разработок. Не имея никаких специально выделенных средств, инженеры отдела Отрохова пытались реализовать микропроцессорный комплект на базе штатно выпускаемых НИИТТ базовых матричных кристаллов (БМК) серии 1515МХ1. БМК — предки нынешних схем ПЛИС были фактически конструкторами, из которых можно было «слепить» необходимый функционал, программируя его путём нанесения последнего слоя маски металлизации между готовыми логическими элементами и электрическими цепями.

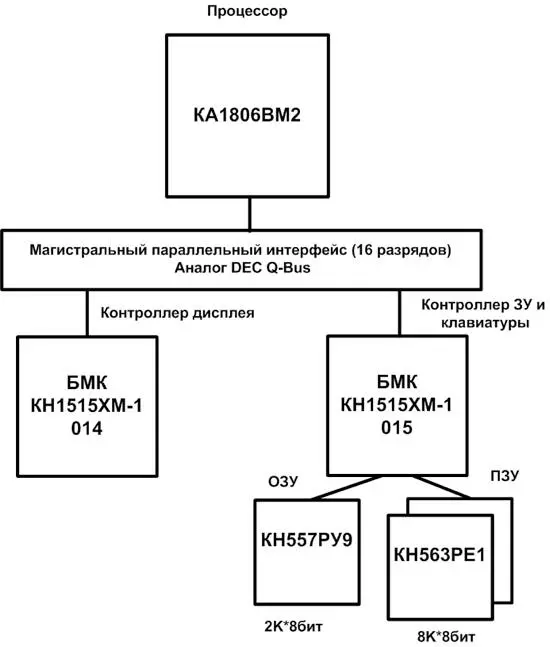

Так на базе процессора Н1806ВМ2, нескольких БМК и готовых микросхем ОЗУ и ПЗУ «на коленке» была собрана первая схема будущей «Электроники МК-85».

БМК в ней превратили в контроллеры жидкокристаллического дисплея, памяти и клавиатуры, поскольку сам микропроцессор не имел этих функциональных узлов. Вместе с процессором на плате разместили два килобайта оперативной памяти и восемь килобайт ПЗУ для хранения прошивки. Полученное самодельное решение стали демонстрировать руководству, которое, конечно же, отмахивалось и от идеи, уже реализованной в «железе».

От неминуемого забвения разработанный компьютер выручил господин Случай в лице заказа от самого ЦК КПСС. В 1986 году на очередном Съезде КПСС в связи с предстоящим семидесятилетием Великой Октябрьской социалистической революции, партийное руководство приняло решение вместо традиционных записных книжек подарить делегатам съезда книжки электронные. И сделать их было поручено НИИТТ. Под это дело в институте была открыта опытно-конструкторская работа, которая, благодаря весьма сжатым срокам её выполнения, весьма щедро финансировалась. Вот в её-то рамках коллектив Отрохова и сумел развить схемотехнические решения разработанного ранее микропроцессорного комплекта.
