В Камаев - Технологии программирования

Абстракции через параметризацию и через спецификацию являются мощным средством для создания программ. Они позволяют определить два вида абстракций: процедурную абстракцию и абстракцию данных. В общем случае каждая процедурная абстракция и абстракция данных используют оба способа.

Например, абстракцию SQRT (извлечение квадратного корня) можно сравнить с операцией: она абстрагирует отдельное событие или задачу. Мы будем ссылаться к абстракциям такого рода, как к процедурным абстракциям. Отметим, что абстракция SQRT включает в себя как абстракцию через параметризацию, так и абстракцию через спецификацию.

На процедурной абстракции основана разработка структуры программы в технологии структурного программирования. Базовая компонента технологии структурного программирования — модуль, которому обычно соответствует подпрограмма (процедура или функция на языках программирования высокого уровня).

Рассматривая программу не как набор процедур, а прежде всего как некоторые наборы данных, каждый из которых имеет разрешенную группу процедур, получаем абстрактное представление программы, представленное на рис. 1.4. Анализ рис. 1.4 позволяет также получить абстракцию данных, показанную на рис. 1.5.

В технологии абстрактных данных Дейкстры применяется функциональная модель в виде набора диаграмм потоков данных (далее — ДПД; DFD — Data Flow Diagram), которые описывают смысл операций и ограничений. ДПД отражает функциональные зависимости значений, вычисляемых в системе, включая входные значения, выходные значения и внутренние хранилища данных. ДПД — это граф, на котором показано движение значений данных от их источников через преобразующие их процессы к их потребителям в других объектах. Фрагменты ДПД показаны на рис. 1.6.

Рис. 1.4. Абстракция программы как набора данных, обрабатываемых процедурами

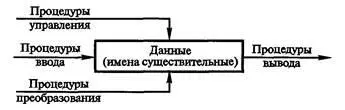

Рис. 1.5. Абстракция данных

Поток данных соединяет выход объекта (или процесса) с входом другого объекта (или процесса). Он представляет промежуточные данные вычислений.

Хранилище данных — это пассивный объект в составе ДПД, в котором данные сохраняются для последующего доступа. Хранилище данных допускает доступ к хранимым в нем данным в порядке, отличном от того, в котором они были туда помещены. Агрегатные хранилища данных, как, например, списки и таблицы, обеспечивают доступ к данным в порядке их поступления либо по ключам.

ДПД показывает все пути вычисления значений, но не показывает, в каком порядке эти значения вычисляются. Решения о порядке вычислений связаны с управлением программой, которое отражается в динамической модели. Эти решения, вырабатываемые специальными функциями, или предикатами, определяют, будет ли выполнен тот или иной процесс, но при этом не передают процессу никаких данных, так что их включение в функциональную модель необязательно. Тем не менее иногда бывает полезно включать указанные предикаты в функциональную модель, чтобы в ней были отражены условия выполнения соответствующего процесса.

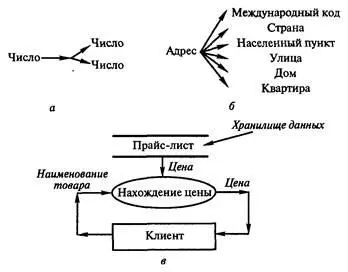

Рис. 1.6. Фрагменты диаграммы потоков данных (ДПД):

а — копирование данных (числа); б — расщепление данных; в — активный объект «Клиент» посредством операции «Нахождение цены» работает с хранилищем «Прайс-лист»

Дейкстрой предложена относительно редко применяемая технология, основанная на абстракции данных. Данная технология является альтернативой структурному программированию. В чистом виде она успешно применялась при разработке СУБД и других изделий, ориентированных на преобразование информации из одной формы в другую.

Если в структурном программировании главными являются функции и процедуры (действия), то в технологии абстрактных данных Дейкстры во главе ставятся данные.

По данной технологии сначала очень тщательно специфицируются выход, вход, промежуточные данные; большое внимание уделяется типизации данных с использованием структур для объединения близкой по смыслу информации в единые данные. Обычно расписывается схема иерархии данных. Здесь удобно применять модели в виде диаграмм потоков данных.
