В Камаев - Технологии программирования

Изучив различные сценарии, команда разработчиков в конце решает, что все действия надлежащим образом могут быть распределены между семью объектами (рис. 8.8). Объект Greeter взаимодействует только с PlanManager и Recipe Database. Объект PlanManager "зацепляется" только с DateList, DateList с Date, a Date, в свою очередь, — с Meal. Объект Meal обращается к RecipeManager и через посредство этого объекта к конкретным рецептам (см. рис. 8.8).

Отдельные слова имеют слишком много интерпретаций. Поэтому необходимо в самом начале проектирования подготовить словарь, содержащий четкие и недвусмысленные определения всех объектов (классов), атрибутов, операций, ролей и других сущностей, рассматриваемых в проекте. Без такого словаря обсуждение проекта с коллегами по разработке и заказчиками системы не имеет смысла, так как каждый может по-своему интерпретировать обсуждаемые термины.

Объектная модель представляет статическую структуру проектируемой системы (подсистемы). Однако знания статической структуры недостаточно, чтобы понять и оценить работу подсистемы. Схема, изображенная на рис. 8.8, не годится для описания динамического взаимодействия во время выполнения программы.

Динамическая модель подсистемы строится после того, как объектная модель подсистемы построена и предварительно согласована и отлажена.

Динамическая модель системы представляется диаграммой последовательности и диаграммой состояний объектов.

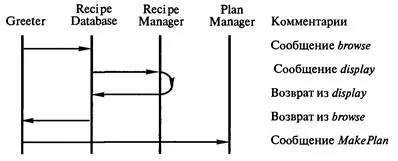

На рис. 8.9 показана часть диаграммы последовательности для РКП. Время изменяется сверху вниз. Каждый объект представлен вертикальной линией. Сообщение от одного объекта к другому изображается горизонтальной стрелкой между вертикальными линиями. Возврат управления (и, возможно, результата) в объект представлен стрелкой в обратном направлении. Некоторые авторы используют для этих целей пунктирную стрелку. Комментарий справа от рисунка более подробно объясняет взаимодействие.

Благодаря наличию оси времени диаграмма последовательности лучше описывает последовательность событий в процессе работы программы. Поэтому диаграммы последовательности являются полезным средством документирования для сложных программных систем.

Состояние определяется совокупностью текущих значений атрибутов. Например, банк может иметь состояния — платежеспособный и неплатежеспособный (когда большая часть банков одновременно оказывается во втором состоянии, наступает банковский кризис). Состояние определяет реакцию объекта на поступающее в него событие (в том, что реакция различна, нетрудно убедиться с помощью банковской карточки: в зависимости от состояния банка обслуживание или реакция банка на предъявление карточки будет разным). Реакция объекта на событие может включать некоторое действие и/или перевод объекта в новое состояние.

При определении состояний мы не рассматриваем те атрибуты, которые не влияют на поведение объекта, и объединяем в одно состояние все комбинации значений атрибутов и связей, которые дают одинаковые реакции на события.

Рис. 8.9. Пример диаграммы последовательности

Рис. 8.10. Пример диаграммы состояний

Диаграмма состояний связывает события и состояния. При приеме события следующее состояние системы зависит как от ее текущего состояния, так и от события (рис. 8.10). Смена состояния называется переходом. Диаграмма состояний — это граф, узлы которого представляют состояния, а направленные дуги, помеченные именами соответствующих событий, — переходы. Диаграмма состояний позволяет получить последовательность состояний по заданной последовательности событий.

Являясь описанием поведения объекта, диаграмма состояний должна описывать, что делает объект в ответ на переход в некоторое состояние или на возникновение некоторого события. Для этого в диаграмму состояний включаются описания активностей и действий.

Активностью называется операция, связанная с каким-либо состоянием объекта (она выполняется, когда объект попадает в указанное состояние); выполнение активности требует определенного времени. Примеры активностей: выдача картинки на экран телевизора, телефонный звонок, считывание порции файла в буфер и т. п.; иногда активностью бывает просто приостановка выполнения программы (пауза), чтобы обеспечить необходимое время пребывания в соответствующем состоянии (это бывает особенно важно для параллельной асинхронной программы).
