Что если предложить оператору более естественный способ работы с информацией на экране? Пусть перо как инструмент позиционирования остаётся, вот только работать оно будет не с экраном, а со специальным планшетом, позволяющим перу получить точную координату места, на которое оно указывает. Так рассуждали инженер RAND Малкольм Дэвис (Malcolm Davis) и менеджер отдела стратегических разработок Томас Эллис (Thomas Ellis).

Проведя бесчисленное множество экспериментов с самыми разными технологиями, Дэвис и Элис к 1963 году были готовы перейти от создания концепции к её реализации. Результатом их трудов стала уникальная для того времени конструкция сенсорной панели, разрешающая способность и чувствительность которой до сих пор способны дать фору современным разработкам.

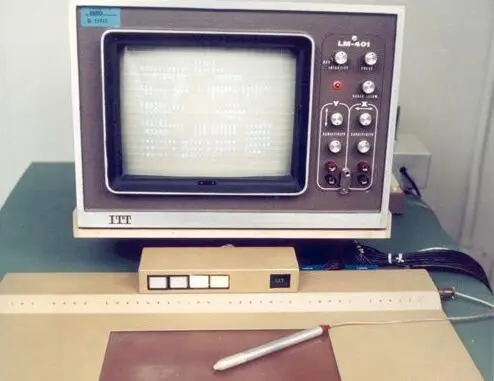

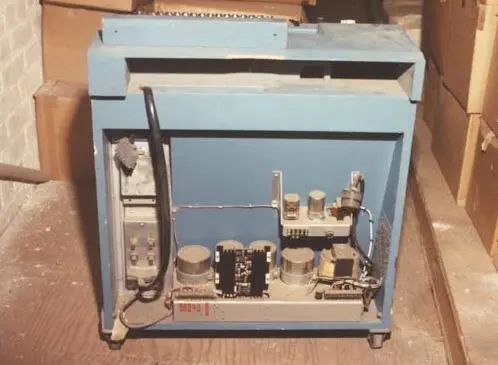

Внешне предложенное Дэвисом и Элисом решение выглядело как... планшет: покрытая эпоксидной смолой рабочая поверхность десять на десять дюймов и блок управления, содержащий электронную начинку разработки, состоящую из более чем четырёхсот транзисторов и двухсот диодов. Запитывалась схема от внушительных размеров блока питания.

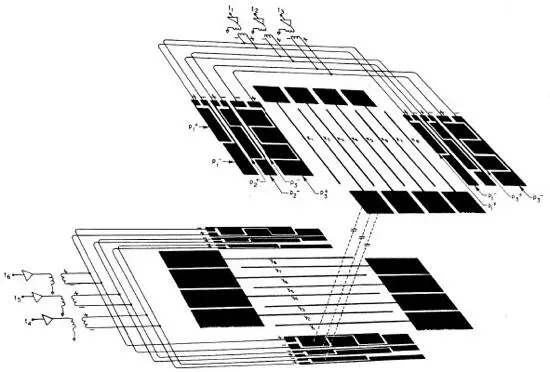

Наиболее интересная часть планшета RAND скрывалась под залитой эпоксидной смолой поверхностью. На тончайший слой (0,5 миллиметра) майлара (http://ru.wikipedia.org/wiki/%D0%9C%D0%B0%D0%B9%D0%BB%D0%B0%D1%80 ) — полиэфирной плёнки, пришедшей на смену целлофану, — с двух сторон был нанесён тонкий (0,6 мм) слой меди, на котором и была вытравлена координатная сетка планшета. Верхняя поверхность содержала 1024 дорожки координат Х, а нижняя — 1024 дорожки координат Y. Таким образом, планшет RAND содержал миллион X-Y координат и обеспечивал беспрецедентное для того времени разрешение — 100 дорожек на дюйм.

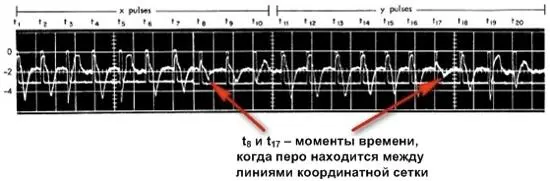

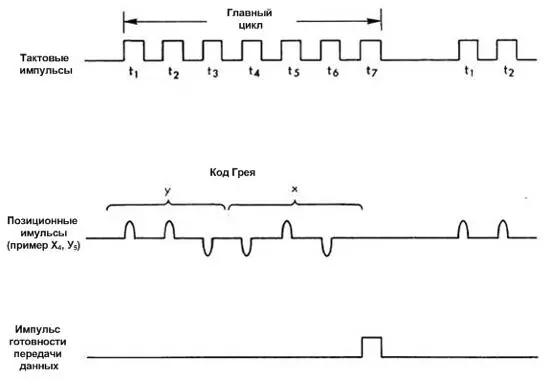

Однако более важным элементом, чем филигранная координатная сетка, были шины, к которым крепилась каждая дорожка. Именно они выполняли роль токопроводящих обкладок, которые в совокупности с майларовым диэлектриком создавали массив конденсаторов, располагавшихся по периметру рабочей поверхности планшета. Подавая в строго определённые моменты времени положительные или отрицательные импульсы к строго определённым шинам X и Y дорожек, разработчикам удалось создать координатное поле, каждая дорожка которого в каждый момент времени уникально кодировалась последовательностью, состоящей из троек положительных и отрицательных импульсов. Принимая положительный импульс за бинарную единицу, а отрицательный импульс за ноль, можно было получить закодированные подобным образом X-Y-координаты любой точки на поверхности планшета.

Кодирование X-Y линий тройками двоичных единиц и нулей было выбрано неслучайно. Такой код, называемый троичным кодом Грея, был выбран разработчиками планшета для сведения к минимуму количества ошибок в ходе преобразования аналоговых по своей природе импульсов тактирования каждой дорожки в цифровые данные, передаваемые компьютеру.

Перо планшета RAND, внешне напоминающее обычную ручку, обладало высоким импедансом и было электростатически связано с координатной сеткой планшета. Таким образом, когда перо прикасалось к поверхности планшета, на вход усиливающей схемы поступали последовательности кода Грея тех дорожек X и Y, на пересечении которых перо находилось в данный момент.

Чтобы величина импульсов дорожек Y, располагающихся по отношению к перу под двумя слоями диэлектрика (майлар и эпоксидная смола поверхности), была равной импульсам дорожек X, размер и форма их шин были соответствующим образом рассчитаны и отличались от шин дорожек Х.
