Многие операции, например впаивание микросхем и других электронных компонентов, автоматизированы, но целый ряд действий осуществляется вручную: в частности, все слоты устанавливаются руками работников, точнее, юных работниц. Помимо аппаратного контроля качества существует и старый добрый визуальный контроль под гигантскими лупами с подсветкой.

Оптимизация производства на заводах по производству электронных плат чрезвычайно высока. Фактически предприятия не останавливаются ни на секунду: на Тайване обычно приняты три восьмичасовые рабочие смены, а в Китае не редкость и две двенадцатичасовые. При этом уровень зарплат рабочих на Тайване выше, чем в Китае, и более высокотехнологичные изделия обычно собираются на тайваньских заводах, даже если у той же фирмы есть фабрика на материковом Китае. Нередко фабричные комплексы на Тайване объединены с конструкторскими бюро, и на них обкатываются новые решения. Такие комплексы могут быть в кратчайшие сроки переналажены на выпуск какого-то другого типа продукции или аналогичной, но по изменённой технологии.

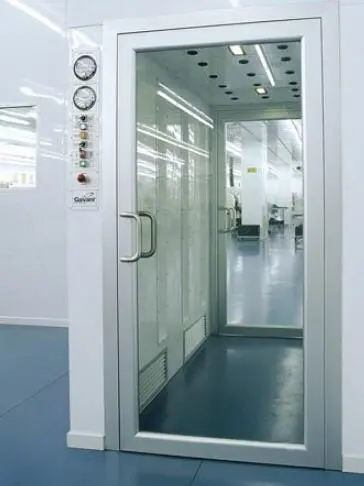

Для сборки электронных плат не требуется такая же «чистая комната», как, например, для литографии микросхем, достаточно соблюдения элементарных правил чистоты (спецодежда, перчатки, бахилы, маска). При работе обязательно ношение электростатических браслетов — без них можно случайно повредить сразу несколько микросхем. И, наконец, перед входом в рабочую зону вы должны пройти через шлюз «воздушный душ», сдувающий с одежды пылинки и мелкие частички, способные нарушить требуемый уровень чистоты в цехе.

Процесс изготовления материнской платы можно разделить на четыре основные - фото 9

Процесс изготовления материнской платы можно разделить на четыре основные стадии — поверхностного монтажа, ручной установки крупных DIP-элементов (то есть компонентов с «ножками»), тестирования и упаковки. Сами печатные платы поступают из специализированного цеха, причём этот цех может находиться в материковом Китае, а сборочные мощности — на Тайване. Большинство, в том числе и крупных фирм, заказывают «травление» (в кавычках, потому что сегодня это гораздо более сложный процесс, чем тридцать лет назад) плат сторонним компаниям, способным изготовить изделия требуемой многослойности и сложности разводки. Некоторые фирмы, например ECS, делают платы самостоятельно и выполняют заказы других производителей.

Многослойность печатной платы требуется прежде всего для того, чтобы бороться с перекрёстными помехами различных цепей и негативным влиянием компонентов друг на друга. Сегодня норма — 6 слоёв, не редкость и 8-10 слоёв, хотя ещё совсем недавно хватало четырёх: на нижнем и верхнем находились сигнальные цепи, а на внутренних — цепь питания и заземление. По такой же схеме выпускаются и платы с большим числом слоёв, хотя в них уже может быть несколько сигнальных слоёв и несколько слоёв с цепями питания. Встречается и такая экзотика, как платы, вообще не имеющие сигнальных линий на внешних поверхностях: все они запрятаны внутрь. Подобные решения применяются во встраиваемых системах с повышенными требованиями к безопасности: с них гораздо сложнее считать сведения о производимых операциях, чем с обычных плат, где сигнальные цепи обращены наружу.

Многослойные платы производятся из тонких двух или однослойных плат - фото 10

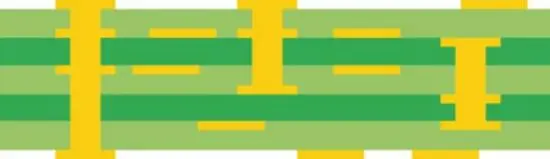

Многослойные платы производятся из тонких двух- или однослойных плат, полученных традиционными способами (травления, гравировки и т.п.), которые прессуются в одну через препреги — прокладки из композитных материалов с полимерной пропиткой. Такой «бутерброд» запекается в печи, после чего осуществляется травление верхнего и нижнего сигнальных слоёв. В готовой и отмытой плате сверлятся отверстия с последующей металлизацией, после чего она покрывается защитным лаком — как правило, какого-то «фирменного» цвета, характерного для каждой марки.

На первом этапе сборки платы подаются в автомат наносящий капельки горячего - фото 11

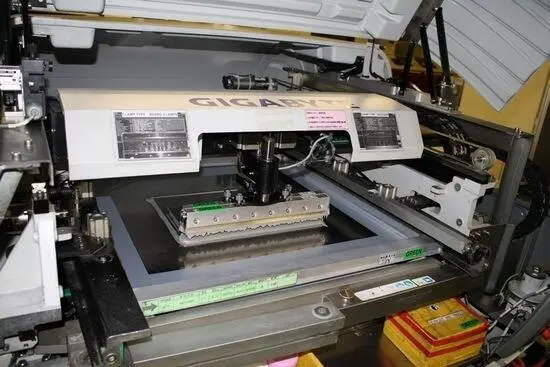

На первом этапе сборки платы подаются в автомат, наносящий капельки горячего припоя в необходимых местах, после чего они поступают в аппарат-укладчик с запасом разных чипов, которые буквально выстреливаются с высочайшей скоростью (около десятой доли секунды) в печатную плату. Затем плата подаётся в специальную печь, снова расплавляющую припой, чтобы комплектующие надёжнее закрепились в своих местах.
