Софья Скрылина - Самоучитель работы на Macintosh

2. Выделить ячейки всей таблицы (диапазон A1:D4). Из списка, организованного кнопкой Chart(Диаграммы) на панели инструментов, выбрать объемный вариант столбцовой диаграммы.

3. В окне инспектора на вкладке Chart(Диаграмма) произвести следующие настройки.

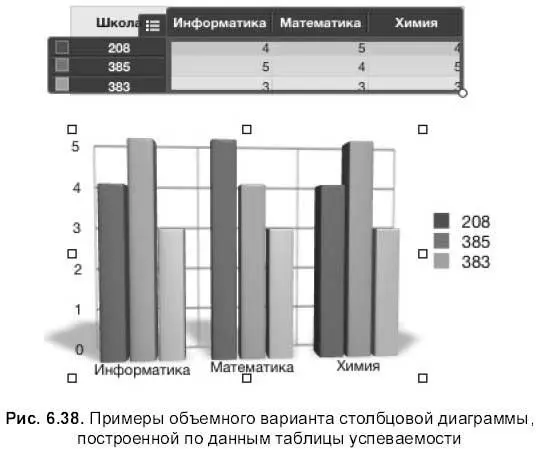

• Активизировать опцию 3D Scene(Трехмерная сцена). Развернуть диаграмму, как показано на рис. 6.38, используя колесико:

• Активизировать опцию Axis(Ось). Для отображения вертикальных линий сетки из списка X-Axis(Ось X)выбрать пункт Show Gridlines(Показать линии сетки). Для изменения подписей оси Y в области Value Axis Format(Формат оси значений) заполнить текстовые поля следующим образом: Minimum(Минимум) — 0, Maximum(Максимум) — 5 и Steps(Шаги) — 5.

• Активизировать опцию Series(Ряд). Для отображения на столбцах значений из списка Data Point Settings(Параметры точек данных) выбрать первый пункт Show Value(Показать значения).

4. Сохранить изменения. Пример выполненного задания находится на втором листе документа: /numbers/examples/6.2.8.numbers.

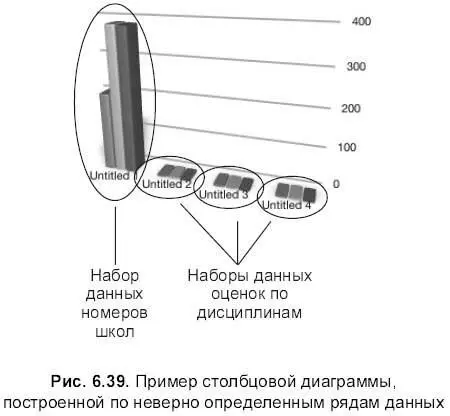

Если номера школ вносить не в ячейки заголовка-столбца, а в обычные ячейки, то номера школ будут пониматься Numbersкак данные, а не ряды данных, что повлечет построение еще одного набора данных (рис. 6.39).

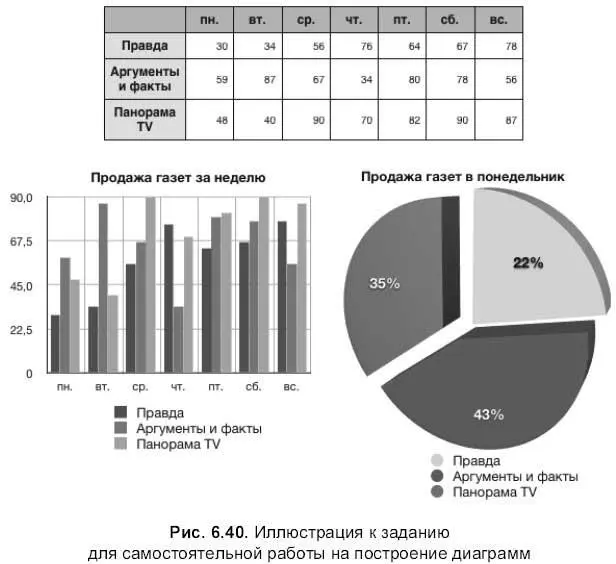

По данным таблицы продажи газет построить столбцовую диаграмму продажи за неделю и круговую диаграмму продажи за понедельник (рис. 6.40).

Пример выполненного задания находится в файле: /numbers/work/6.2.8.numbers.

Для выполнения задания нам понадобится материал разд. 5.2.8.

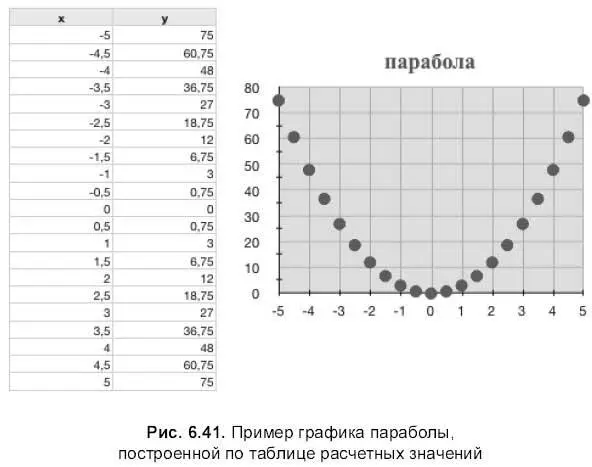

Составить таблицу значений функции у = 3 х 2 на промежутке x є [-5;5] с шагом Δ х = 0,5. Построить график функции, отформатировать диаграмму следующим образом (рис. 6.41).

□ Ввести заголовок диаграммы «парабола». Установить параметры для заголовка:

• шрифт — Times New Roman;

• начертание — полужирное;

• размер — 18 pt;

• цвет текста — красный.

□ Отключить легенду.

□ Отобразить обе оси.

□ Установить вертикальные и горизонтальные линии сетки.

□ Установить разметку оси X с шагом 1, оси Y с шагом 10.

□ Цвет фона графика закрасить желтым цветом.

□ Изменить маркеры следующим образом:

• вид — точка;

• цвет контура и внутренней области — красный;

• размер — l pt.

Приступим к выполнению задания.

1. В файле диаграммы. numbers создать новый лист, в появившейся таблице создать один заголовок-строку. Уменьшить число столбцов до двух.

2. В ячейки заголовка ввести подписи «x». и «у».

3. По условию задачи требуется построить график функции на промежутке [-5;5], из чего следует, что х 1 =5. Поэтому в ячейку А2 занести первое значение 5.

4. Из условия видно, что шаг (Δ х ) равен 0,5, поэтому в ячейке аз должна содержаться формула: =А2+0,5. Скопировать формулу в нижестоящие ячейки до последнего значения заданного промежутка ( х = 5), т. е. до ячейки А22. Столбец значений аргумента функции построен!

5. Требуется построить график функции у = 3×2, на языке электронной таблицы для ячейки В2 эта формула будет выглядеть так: =3*А2^2. Столбец значений функции построен!

6. Выделить диапазон А1:В22, из списка, организованного кнопкой Charts(Диаграммы) на панели инструментов, выбрать самый последний вид диаграммы:

7. Диаграмма создана, но теперь ее следует настроить, предварительно выделив. Настройку удобнее осуществлять, используя совместно вкладку Chart(Диаграмма) в окне инспектора и панель форматирования.
