Как устроены эти летающие роботы? В самом ли деле они автономны, или это иллюзия, и их управлением в действительности заведует единый центральный компьютер? Если движение каждого из них просчитывает одна программа, то мы наблюдаем не рой, а нечто вроде единого организма, который состоит из множества элементов, не имеющих механической связи между собой. Это тоже любопытный вариант, но любопытный совсем по-другому.

В отличие от информации о проектах Boston Dynamics, ведущихся на военные деньги и с военной же скрытностью, найти информацию о роящихся квадролётах не так уж трудно. Все необходимые сведения имеются в многочисленных научных работах, которые публикуют их создатели из лаборатории робототехники, автоматизации, очувствления и восприятияуниверситета Пенсильвании (краткое название лаборатории — GRASP). Некоторые дополнительные подробности можно почерпнуть из записей их публичных выступлений и интервью.

При ближайшем рассмотрении оказывается, что миниатюрные квадролёты GRASP представляют собой весьма интересные устройства даже в том случае, если не принимать во внимание их коллективное поведение.

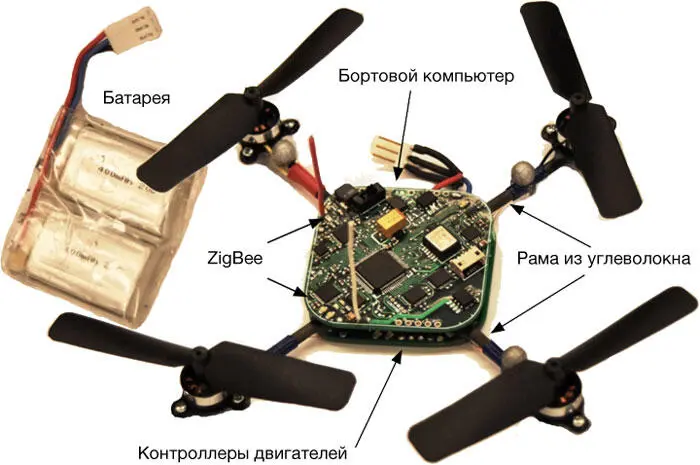

Весь механизм целиком, включая батарею и электронику, весит всего 73 грамма, то есть раза в полтора-два меньше, чем средний смартфон. При этом он умещается на ладони: диаметр каждого из четырёх пропеллеров составляет 8 сантиметров, а в сумме вся конструкция имеет в поперечнике 21 сантиметр.

Хранение энергии — едва ли не главная проблема, с которой сталкиваются создатели электрических квадролётов. Хотя на аккумуляторы, как правило, приходится до половины веса летательного аппарата, это не помогает. Даже с такими большими батареями небольшие квадролёты редко держатся в воздухе дольше пяти минут.

Конструкторы миниатюрных квадролётов GRASP добились в этой области относительно неплохих показателей. Источником энергии служит литий-полимерный аккумулятор ёмкостью 400 мА*ч, весящий 23 грамма. За счёт невысокого энергопотребления время автономной работы аппарата удалось довести до 11 минут.

Бортовой компьютер основан на процессоре ARM Cortex-M3 с тактовой частотой 700 МГц. Он обрабатывает информацию, поступающую с датчиков: трёхосного акселерометра, трёхосного же магентометра, барометра для измерения высоты и двух гироскопов, один из которых, двухосный, измеряет тангаж и крен, а другой, одноосный, измеряет рыскание устройства.

Нетрудно заметить, что все эти датчики сообщают лишь о перемещениях того квадролёта, на котором они установлены. Ни один из них не позволяет узнать, что происходит вокруг. Для этого необходима видеокамера или хотя бы дальномер, но их нет.

В GRASP имеются квадрокоптеры, снабжённые в дополнение к прочим датчикам ещё и камерой Kinect. Они способны самостоятельно построить трёхмерную картину своего окружения, но по очевидным причинам гораздо крупнее, чем те летающие роботы, о которых идёт речь в этой статье. Поскольку исследователей интересовала максимальная миниатюрность, им пришлось пойти на компромисс.

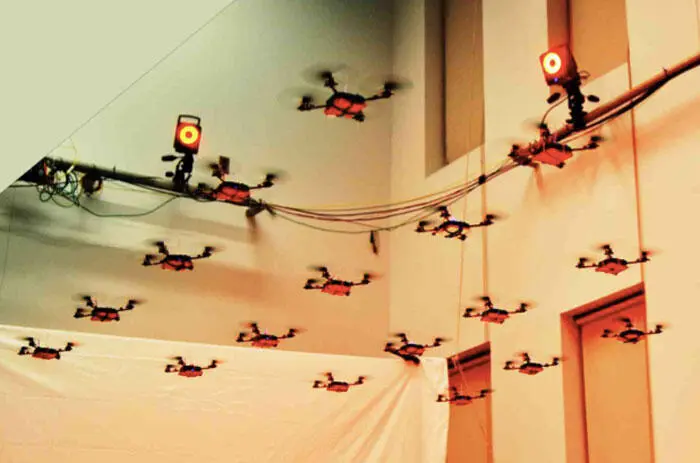

Миниатюрные квадролёты GRASP ориентируются в пространстве с помощью внешней системы захвата движения компании Vicon, которая установлена в лаборатории. Данные, которые она собирает, подвергаются первичной обработке на стационарной рабочей станции, а затем передаются квадролётам по беспроводному протоколу ZigBee. Обмен информацией между рабочей станцией и каждым роботом происходит сто раз в секунду.

Погоня за миниатюрностью имеет объяснение. Миниатюрные квадролёты отличаются почти сверхъестественной маневренностью. Именно она делает их движения настолько странными и неестественными. Аппарат совершает 360-градусный кувырок быстрее, чем за полсекунды, а за секунду он способен «прыгнуть» в сторону на ширину своего корпуса или совершить больше пяти оборотов вокруг одной из осей.

Видео, которые публиковали исследователи, наглядно показывают, что даёт такая маневренность. Стремительные прыжки и мгновенные изменения ориентации устройства позволяют выполнять трюки, которые были бы невозможными в другом случае — например, преодолевать узкие проёмы, на долю секунды наклонившись на 90 градусов.

Побочный эффект миниатюрности — исключительно низкая грузоподъёмность. Это она подтолкнула исследователей к экспериментам с коллективами роботов. Да, один маленький квадролёт слаб, но достаточно большая группа роботов справится с чем угодно. Когда профессор Виджай Кумар из лаборатории GRASP выступална конференции TED, он проиллюстрировал эту идею видеороликом, показывающим муравьёв, которые совместными усилиями несут в муравейник груз, неподъёмный для любого из них по отдельности.
