Коллектив Авторов - Цифровой журнал «Компьютерра» № 191

Его первое рабочее название было Bull Mountain. Затем его переименовали в Secure Key. Этот криптографический блок состоит из трёх базовых модулей. Первый генерирует поток случайных битов с относительно медленной скоростью — 3 Гбит/с. Второй оценивает их дисперсию и объединяет в блоки по 256 бит, которые используются как источники случайного начального заполнения. После ряда математических процедур в третьем блоке с более высокой скоростью генерируется поток случайных чисел длиной 128 бит. На их основе с помощью новой инструкции RdRand при необходимости создаются и помещаются в специально отведённый регистр случайные числа требуемой длины: 16, 32 или 64 бита, которые в итоге и передаются запросившей их программе.

Ошибки в генераторах (псевдо)случайных чисел и их злонамеренные модификации сталипричиной утраты доверия к популярным криптографическим продуктам и самой процедуре их сертификации.

По причине исключительной важности ГПСЧ для любой криптографической системы в Secure Key были встроены тесты для проверки качества генерируемых случайных чисел, а для сертификации привлекли ведущие экспертные группы. Весь блок соответствует критериям стандартов ANSI X9.82 и NIST SP 800-90. Вдобавок он сертифицирован на уровень 2 в соответствии с требованиями NIST FIPS 140-2.

Как мы увидим дальше, ни ответственный подход при разработке, ни расширенная сертификация не защитили криптографический блок от реальной возможности скрытой и недетектируемой модификации.

До сих пор большинство работ об аппаратных троянах носило гипотетический характер. Исследователями предлагались добавочные конструкции из небольших логических цепей, которые следовало каким-то образом добавить в существующие чипы. Например, Сэмюэл Талмадж Кинг (Samuel Talmadge King) с соавторами представилна конференции LEET-08 вариант такого аппаратного трояна для центрального процессора, который предоставлял бы полный контроль над системой удалённому атакующему. Просто отправив сконфигурированный определённым образом UDP-пакет, можно было бы сделать любые изменения на таком компьютере и получить неограниченный доступ к его памяти. Однако дополнительные логические цепи сравнительно просто определить при микроскопии, не говоря уже о специализированных методах поиска таких модификаций. Группа Беккера пошла другим путём:

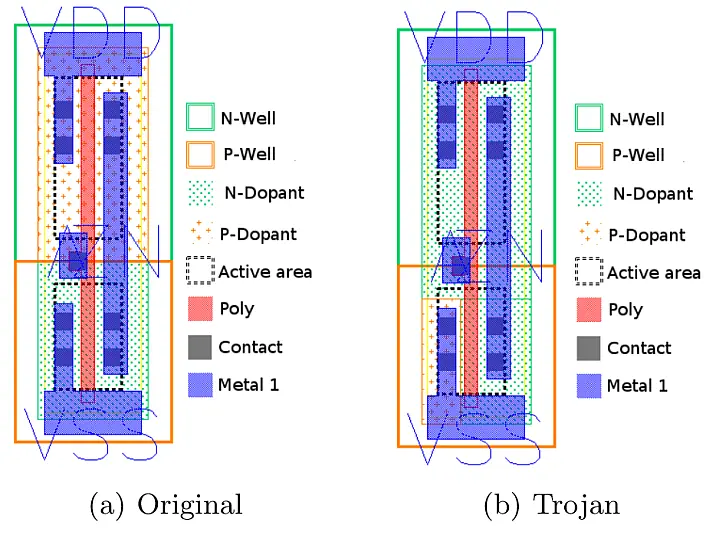

Вместо того чтобы подключать к чипу дополнительную схему, мы внедрили наши закладки аппаратного уровня, просто изменив работу некоторых уже имеющихся в нём микротранзисторов. После ряда попыток нам удалось выборочно изменить полярность допанта и внести желаемые модификации в работу всего криптографического блока. Поэтому наше семейство троянов оказалось стойко к большинству методов обнаружения, включая сканирующую микроскопию и сравнение с эталонными чипами».

В результате проделанной работы вместо уникальных чисел длиной 128 бит третий блок Secure Key стал накапливать последовательности, в которых различались только 32 бита. Создаваемые на основе таких псевдослучайных чисел криптографические ключи обладают очень высокой предсказуемостью и могут быть вскрыты в течение нескольких минут на обычном домашнем компьютере.

Лежащее в основе аппаратной закладки выборочное изменение удельной электрической проводимости было реализовано в двух вариантах:

цифровая пост-обработка сигналов от Intel Secure Key;

Последний метод более универсален и может применяться с небольшими изменениями на других чипах.

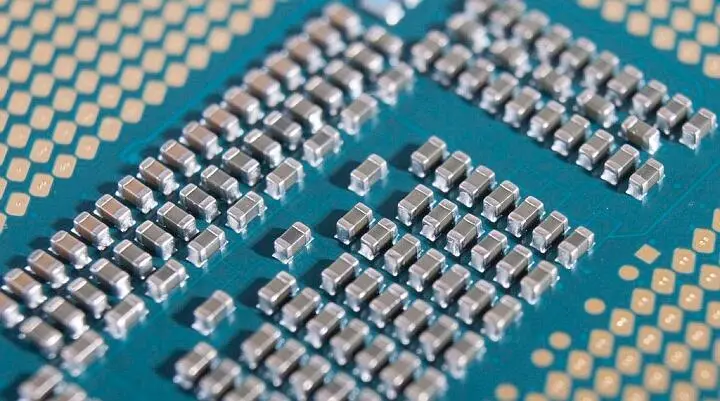

Возможность использовать встроенный ГПСЧ через инструкцию RdRand впервые появилась в процессорах Intel архитектуры Ivy Bridge. Компания Intel написала подробные руководствадля программистов. В них рассказано о методах оптимальной реализации криптографических алгоритмов и даётся ссылка на описаниепринципов работы Secure Key. Долгое время усилия экспертов по безопасности были направлены на поиск уязвимостей в программной части. Пожалуй, впервые скрытое вмешательство на аппаратном уровне оказалось куда более опасной и вполне реализуемой на практике технологией.
