Чтобы минимизировать влияние царапин и других физических дефектов, используется перекрестное чередование блоков между смежными секторами. Благодаря этому любой ограниченный дефект, скорее всего, затронет блоки, относящиеся к разным секторам, и не окажется на двух или трех последовательных блоках. В таком случае коррекция ошибок может оказаться весьма эффективной.

Физически на диск записываются последовательности «темных» и «светлых» участков, получаемые в результате EFM-модуляции. Eight-to-Fourteen Modulation – еще один уровень, призванный обеспечить избыточность и сохранность данных. Вместо каждого байта, то есть 8 битов, записывается последовательность из 14 двоичных значений (битов). К этим 14 битам добавляются по три объединяющих бита (merge bits), и длина последовательности возрастает до 17 битов. В начало каждого блока добавляется 24-разрядное число синхронизации.

Схематично описанные здесь алгоритмы являются стандартными и заложены в микропрограмму любого привода. В процессе чтения диска микропрограмма привода осуществляет, при необходимости, коррекцию ошибок и показывает через интерфейс уже чистые сектора по 2048 байтов каждый.

Конструкция любых приводов лазерных дисков (рис. 5.3) практически не изменилась с XX века. Все существенные различия приводов CD или DVD, читающих или записывающих, состоят только в лазерах, датчиках и оптических элементах. Разумеется, поддержка новых стандартов потребовала и новых алгоритмов коррекции ошибок, закладываемых в микропрограммы дисководов.

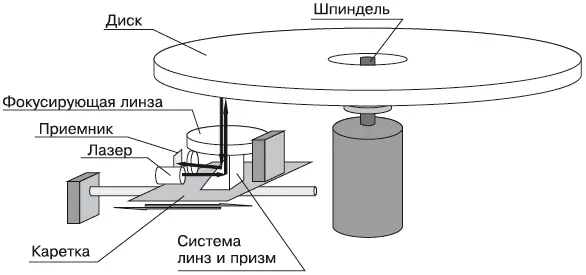

Рис. 5.3. Схема привода лазерных дисков

Диск вращается на оси шпинделя. Частота вращения может доходить до 12 000 об/мин. Под диском перемещается по направляющим каретка, на которой закреплены миниатюрный полупроводниковый лазер, система линз, призм и зеркал, а также приемник-фотоэлемент. В современных комбинированных приводах может быть несколько лазеров. Лазерный луч проходит через оптическую систему, фокусируется на нижней поверхности вращающегося диска, отражается от нее и через те же линзы и призмы вновь попадает на приемник. Приемник преобразует световой луч в электрические сигналы, которые поступают на предварительный усилитель и далее в электронную схему привода.

Верхняя линза является фокусирующей. Она закреплена на очень легких подвесах и может немного смещаться относительно остальных деталей оптической системы. Положением этой линзы управляет сложная автоматика, поэтому луч всегда должен точно фокусироваться на отражающем слое компакт-диска. За счет перемещения каретки лазерный луч можно направить на любой участок диска.

По стандарту на компакт-дисках ширина дорожки составляет около 0,6 мкм, расстояние между соседними дорожками – около 1,6 мкм. Каждый элемент дорожки (впадина или площадка либо участок, отличающийся по отражающей способности от соседнего на записываемом диске) должен иметь протяженность от 0,9 до 3,3 мкм. Для DVD эти размеры значительно меньше. Разница в отражающей способности «темных» и «светлых» участков совсем не велика и составляет не более нескольких десятков процентов. При чтении привод лазерных дисков улавливает довольно незначительные колебания яркости отраженного луча. Когда лазерный луч сфокусирован на отражающем слое диска, создаваемое им пятно должно примерно соответствовать геометрическим размерам дорожек. Если пятно больше, колебания яркости отраженного луча становятся еще меньше, а отклонения в позиционировании усугубляют ситуацию.

Этим объясняется знакомый всем случай, когда на одном приводе диск читается нормально, на другом читается, но неуверенно, а на третьем не читается вовсе с выводом сообщения об ошибке. Парадоксально: вовсе не обязательно, что диск будет лучше всего читаться на том же приводе, на котором он был записан! Разнообразие параметров, как самих дисков, так и приводов, достаточно велико. О дешевых болванках от неизвестных производителей и доле брака среди них даже не стоит говорить. Существуют и изначально неудачные модели дисководов.

Качество привода – понятие весьма расплывчатое. К нему можно отнести тщательность и точность изготовления и сборки механики и оптики, конструктивные особенности, в том числе механизмы балансировки и компенсации люфта, свойства лазерного излучателя, а также особенности микропрограммы.
