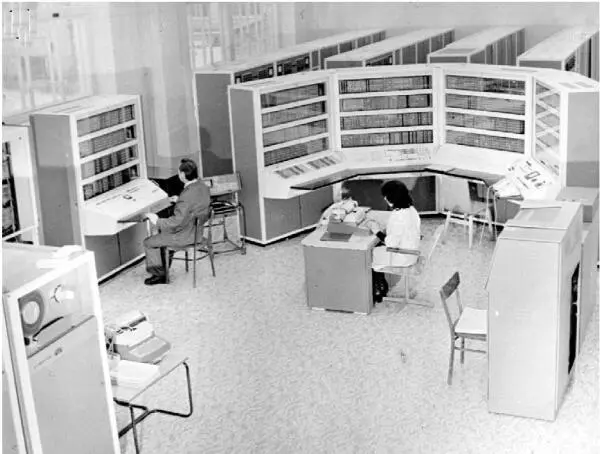

БЭСМ-6 в Новосибирском институте теоретической и прикладной механики, 1970-е годы

Объем ОЗУ БЭСМ-6 мог составлять от 32 до 128 тыс. машинных слов. Память собиралась из блоков емкостью по 4 Кслов, состоявших из матриц на ферритовых сердечниках диаметром 2 мм, каждый из которых пронизывался четырьмя тонкими проволочками. В то время прошивка матриц производилась вручную, и только через много лет эта нелегкая работа была автоматизирована.

ОЗУ дополнялось промежуточной памятью на магнитном барабане емкостью 512 тыс. слов. Кроме того, могли быть подключены 32 внешних накопителя на магнитной ленте, каждый емкостью до 1 млн слов. К БЭСМ-6 возможно было подключение дисков и графопостроителей, однако до начала семидесятых они отсутствовали: в комплектацию серийных БЭСМ-6 дисковые накопители были включены лишь в 1972 году. Для ввода-вывода в комплектацию машины входили два алфавитно-цифровых печатающих устройства (400 строк в минуту), два устройства вывода на перфокарты (ПИ-80), четыре устройства вывода на перфоленту, четыре устройства ввода с перфоленты, два устройства ввода с перфокарт (ВУ-700), 24 телетайпа.

В электронных схемах БЭСМ-6 использовано 60 тыс. германиевых транзисторов и 180 тыс. полупроводников-диодов, общая тактовая частота — 10 МГц, быстродействие — 1 млн операций с плавающей запятой в секунду. Для сравнения — в мультипроцессорной CDC 6600 (1964 год) примерно в 6 тыс. типовых модулей было упаковано около 400 тыс. транзисторов, причем более прогрессивных, чем в БЭСМ-6 — кремниевых, с временем переключения около 5 нс (хотя основная тактовая частота в этой машине была такой же, как в БЭСМ — 10 МГц) [1.17]. И все-таки CDC 6600 не превышал БЭСМ-6 по производительности. Вот что значит продуманная и тщательно оптимизированная архитектура!

Участники разработки БЭСМ-6 в день награждения Государственной премией СССР, 1969 год. Третий слева — В. А. Мельников, за ним — А. А. Соколов, второй справа — С. А. Лебедев

Типовые германиевые советские транзисторы начала 1960-х годов (например, такие, как импульсные П-16 или высокочастотные П-416) имели время переключения в единицы микросекунд. Чтобы заставить их работать на частотах порядка тактовой частоты БЭСМ-6, разработчикам приходилось идти на ухищрения. Участник разработки В. Н. Лаут вспоминает [18.1]:

«Трудность с использованием транзисторов заключалась в том, что в режиме насыщения они работали очень медленно, а логические элементы с ненасыщенными триодами получались сложными из-за необходимости согласования уровней входных и выходных сигналов. И не только сложными, но и ненадежными. Некоторое время мы не видели выхода из тупика. Но тут возникла абсолютно новая идея, никогда и нигде ранее не описанная, по крайней мере, для элементов вычислительной техники. По-моему, первым ее высказал А. А. Соколов.

Суть идеи заключалась в том, чтобы в известный элемент „токовый переключатель“ ввести автономный источник питания, гальванически не связанный с другими цепями питания. Например, для этой цели можно было бы использовать миниатюрную батарейку от электронных часов. Включение батарейки между коллектором транзистора и коллекторной нагрузкой (резистором) делало переключатель элементом с согласованными уровнями входных и выходных сигналов, причем к автономному источнику питания не предъявлялось особенно сложных требований. Конечно, батарейку ставить было нельзя, так как она со временем разрядится, поэтому в реальной схеме ее заменил крошечный выпрямитель, состоящий из миниатюрного трансформатора на ферритовом кольце, двух полупроводниковых диодов и конденсатора. Назвали эти выпрямители „подвешенными источниками питания“ (ПИП)».

Участники разработки В. А. Иванов (слева), В. М. Семешкин и генеральный конструктор С. А. Лебедев на фоне БЭСМ-6

БЭСМ выпускалась московским заводом САМ в течение девятнадцати лет, с 1968 по 1987 год. В 1975 году совместным полетом «Союз — Аполлон» управляли с помощью вычислительного комплекса АС-6, в состав которого входила БЭСМ-6, причем информация обрабатывалась почти на полчаса раньше, чем у коллег в США. На БЭСМ-6 появились первые полноценные операционные системы, мощные трансляторы, ценнейшая библиотека численных методов. Основные участники разработки БЭСМ-6 (С. А. Лебедев, В. А. Мельников, Л. Н. Королев, Л. А. Зак, В. Н. Лаут, А. А. Соколов, В. И. Смирнов, А. Н. Томилин, М. В. Тяпкин, В. Я. Семешкин, В. А. Иванов) в 1969 году получили Государственную премию.
