Северный мост обычно поделен на несколько значимых блоков, обеспечивающих работу различных устройств. В частности, в него обычно встраиваются следующие компоненты:

• контроллер памяти – отвечает за обмен данными между оперативной памятью и процессором;

• контроллер графической шины – отвечает за обмен данными с видеокартой (о видеокарте рассказывается в следующем подразделе);

• встроенное графическое ядро – присутствует только в специальных чипсетах (подробнее о нем рассказывается в следующем подразделе);

• контроллер межмостовой шины – служит для связи с южным мостом (если таковой присутствует).

Именно от северного моста чипсета зависит, какой тип оперативной памяти поддерживает ваш ноутбук.

Примечание

В сентябре 2003 года компания AMD представила процессор Athlon 64, оснащенный встроенным контроллером памяти. Это позволило упростить устройство северных мостов, а также уменьшить их стоимость. Кроме того, благодаря такой модификации снизились задержки при доступе процессора к оперативной памяти. Если раньше данные поступали из памяти через чипсет к процессору, то теперь путь стал короче и данные поступают напрямую из памяти в процессор.

По этой причине во всех ноутбуках, основанных на ЦП AMD (Mobile Sempron, Mobile Athlon 64, Turion 64, Turion 64 Х2), тип поддерживаемой памяти зависит от процессора, а не северного моста чипсета. Однако последний также присутствует. В нем остался контроллер графической шины, а в специальных версиях есть еще и встроенное графическое ядро.

В дополнение к северному мосту обычно идет вторая микросхема, называемая южным мостом. Эта деталь отвечает за работу с менее важными устройствами и обеспечивает передачу данных от жесткого диска, оптического привода, принтера, сканера, а также к ним. Названные устройства передают информацию через провода в южный мост, который пересылает ее северному мосту. Северный мост отправляет информацию в оперативную память, после чего она может поступить в процессор или видеокарту на обработку.

Поскольку большинство ноутбуков, выпускаемых сегодня, работают на процессорах Intel, знание о том, какой чипсет в них установлен, позволит точно определить тип поддерживаемой оперативной памяти, а также некоторую другую функциональность. На момент написания книги самая современная системная логика от Intel имеет индекс PM55. Оба чипсета поддерживают память DDR2 и DDR3.

Обычно к числу прибавляется одна или две буквы, дополнительно говорящие о функциональности чипсета. Так, существуют версии Intel 945PM (915РМ) и 945GM (915GM). Символ М означает, что чипсеты мобильные, то есть разработаны специально для использования в ноутбуках. Символ G говорит о том, что в чипсет встроено графическое ядро. В версии с символом Р встроенного ядра нет.

В мобильных компьютерах на основе процессоров AMD сегодня чаще используется чипсет ATI Radeon различных типов, например Xpress 1250. На момент написания книги новейшей моделью чипсета является AMD M780G Chipset со встроенным графическим процессором ATI Radeon HD 3200 Graphics. Как говорилось ранее, тип поддерживаемой памяти зависит от процессора. Все мобильные ЦП AMD работают с DDR2 и DDR3.

За вывод изображения на экран ноутбука (как и настольного компьютера) отвечает устройство под названием видеокарта (рис. 3.3). Процессор отправляет ей информацию о том, какое изображение необходимо показать. Видеокарта преобразует данные в вид, понятный монитору, а затем отправляет их по назначению. Это упрощенная схема работы видеокарты.

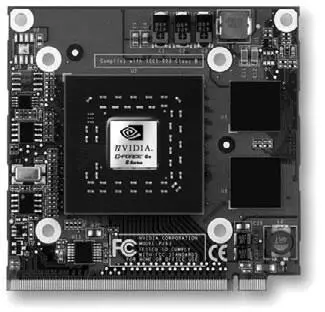

Рис. 3.3. Внешняя видеокарта NVIDIA

Современные видеокарты выполняют еще некоторые функции. Их даже можно назвать своеобразным компьютером в компьютере. Каждая видеокарта содержит графический процессор, состоящий из миллионов транзисторов. Их количество даже больше, чем у обычного процессора. Кроме того, видеокарта обычно имеет собственную память, скорость которой может быть в несколько раз выше, чем скорость ОЗУ.

Вероятно, вы слышали о трехмерной компьютерной графике, которую сегодня применяют при проектировании автомобилей, двигателей, зданий и т. д. Трехмерная графика широко используется также в играх. Сложную и ресурсоемкую задачу расчета трехмерного изображения выполняет графический процессор.

Примечание

Графический процессор (или GPU – Graphical Processing Unit) впервые был выпущен компанией NVIDIA в августе 1999 года. До этого все графические чипы умели работать с трехмерной графикой, но в продукте NVIDIA появилась функция поддержки расчета трансформации объектов, а также их освещения. Этот блок получил название T&L (Transform and Lighting – трансформация и освещение).
