• заново скомпоновать ядро вместе с новым драйвером и затем перезагрузить операционную систему (так работает множество операционных систем Unix);

• создать запись во входящем в операционную систему файле, говорящую о том, что требуется драйвер и затем перезагрузить систему; во время начальной загрузки операционная система сама находит нужные драйверы и загружает их (так работает Windows);

• операционная система может принимать новые драйверы, не прерывая работы, и оперативно устанавливать их, не нуждаясь в перезагрузке. Этот способ становится все более и более распространенным. Такие устройства как шины USB, IEEE 1394 всегда нуждаются в динамически загружаемых драйверах.

Ввод-вывод данных можно осуществлять тремя различными способами [14].

• Простейший способ: пользовательская программа выдает системный запрос, который ядро транслирует в вызов процедуры, соответствующей драйверу, затем драйвер начинает процесс ввода-вывода. В этом время он выполняет короткий программный цикл, постоянно опрашивая устройство, с которым он работает. При завершении операций ввода-вывода драйвер помещает данные туда, куда требуется, и возвращается в исходное состояние. Затем операционная система возвращает управление программе, осуществлявшей вызов. Этот метод – ожидание готовности (активное ожидание). Он имеет один недостаток: процессор должен опрашивать устройство, пока оно не завершит работу.

• Драйвер запускает устройство и просит его выдать прерывания по окончании ввода-вывода; после этого драйвер возвращает управление операционной системе, и она начинает выполнять другие задания. Когда контроллер обнаруживает окончание передачи данных, он генерирует прерывание о завершении операции. Процесс ввода-вывода, использующий прерывания, состоит из четырех шагов (Рисунок 3). На первом шаге драйвер передает команду контроллеру, записывая информацию в регистры устройств. Затем контроллер запускает устройство. Когда контроллер заканчивает чтение или запись того количества байтов, которое ему было указано передать, он посылает сигнал микросхеме контроллера прерываний, используя определенные провода шины. Это шаг второй. На третьем шаге если контроллер прерываний готов к обработке прерываний, то он подает сигнал на определенный контакт CPU, информируя его таким образом. На четвертом шаге контроллер прерываний вставляет номер устройства на шину, чтобы центральный процессор мог узнать, какое устройство завершило работу.

• Третий метод ввода-вывода информации заключается в использовании специального контролера прямого доступа к памяти DMA (Direct Memory Access). DMA управляет потоком битов между оперативной памятью и некоторыми контролерами без вмешательства CPU. Процессор обращается к микросхеме DMA, сообщает ей число байтов для передачи, а также адрес устройства и памяти, направление передачи данных. По завершении работы DMA инициирует прерывание, которое обрабатывается обычным порядком.

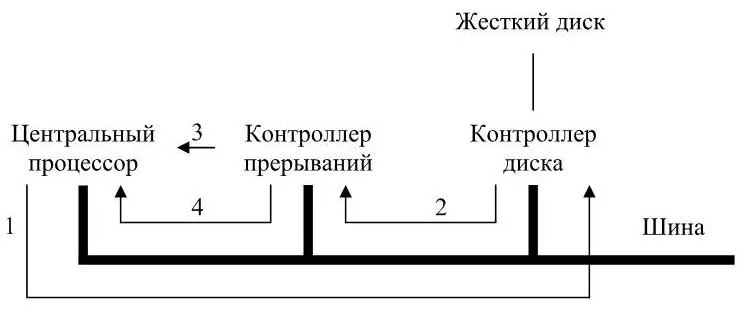

Рисунок 3 – Действия, выполняемые при запуске устройства ввода-вывода и получении прерывания

Шины

Из-за роста быстродействия процессора и памяти, в систему добавились дополнительные шины как для ускорения общения устройств ввода-вывода, так и для пересылки данных между процессором и памятью. На рисунке 4 приведена схема вычислительной системы первых Pentium.

В этой системе 8 шин (шина кэша, локальная шина, шина памяти, PCI, SCSI, USB, IDE, ISA), каждая со своей скоростью передачи данных и своими функциями. В операционной системе для управления компьютером должны находиться сведения обо всех этих шинах.

Центральный процессор по локальной шине передает данные микросхеме PCIмоста, – который в свою очередь обращается к памяти по выделенной шине. Система Pentium I имеет кэш первого уровня (L1) встроенный в процессор и намного больший кэш второго уровня (L2), подключенный к процессору отдельной шиной кэша. Шина IDE служит для присоединения периферийных устройств к системе (CD-ROM, жесткий диск).

Рисунок 4 – Структура системы Pentium

Шина USB (Universal Serial Bus) предназначена для присоединения к компьютеру дополнительных устройств ввода-вывода, таких как клавиатура, мышь, принтер, флэш-память и т.д. С течением времени появляются и добавляются новые более быстрые шины.
