Морис Бах - Архитектура операционной системы UNIX

В целях повышения гибкости ядро присоединяет к файлу по одному блоку, позволяя информации файла быть разбросанной по всей файловой системе. Но такая схема размещения усложняет задачу поиска данных. Таблица адресов содержит список номеров блоков, содержащих принадлежащую файлу информацию, однако простые вычисления показывают, что линейным списком блоков файла в индексе трудно управлять. Если логический блок занимает 1 Кбайт, то файлу, состоящему из 10 Кбайт, потребовался бы индекс на 10 номеров блоков, а файлу, состоящему из 100 Кбайт, понадобился бы индекс на 100 номеров блоков. Либо пусть размер индекса будет варьироваться в зависимости от размера файла, либо пришлось бы установить относительно жесткое ограничение на размер файла.

Для того, чтобы небольшая структура индекса позволяла работать с большими файлами, таблица адресов дисковых блоков приводится в соответствие со структурой, представленной на Рисунке 4.6. Версия V системы UNIX работает с 13 точками входа в таблицу адресов индекса, но принципиальные моменты не зависят от количества точек входа. Блок, имеющий пометку «прямая адресация» на рисунке, содержит номера дисковых блоков, в которых хранятся реальные данные. Блок, имеющий пометку «одинарная косвенная адресация», указывает на блок, содержащий список номеров блоков прямой адресации. Чтобы обратиться к данным с помощью блока косвенной адресации, ядро должно считать этот блок, найти соответствующий вход в блок прямой адресации и, считав блок прямой адресации, обнаружить данные. Блок, имеющий пометку «двойная косвенная адресация», содержит список номеров блоков одинарной косвенной адресации, а блок, имеющий пометку «тройная косвенная адресация», содержит список номеров блоков двойной косвенной адресации.

В принципе, этот метод можно было бы распространить и на поддержку блоков четверной косвенной адресации, блоков пятерной косвенной адресации и так далее, но на практике оказывается достаточно имеющейся структуры. Предположим, что размер логического блока в файловой системе 1 Кбайт и что номер блока занимает 32 бита (4 байта). Тогда в блоке может храниться до 256 номеров блоков. Расчеты показывают (Рисунок 4.7), что максимальный размер файла превышает 16 Гбайт, если использовать в индексе 10 блоков прямой адресации и 1 одинарной косвенной адресации, 1 двойной косвенной адресации и 1 тройной косвенной адресации. Если же учесть, что длина поля «размер файла» в индексе — 32 бита, то размер файла в действительности ограничен 4 Гбайтами (2 в степени 32).

Процессы обращаются к информации в файле, задавая смещение в байтах. Они рассматривают файл как поток байтов и ведут подсчет байтов, начиная с нулевого адреса и заканчивая адресом, равным размеру файла. Ядро переходит от байтов к блокам: файл начинается с нулевого логического блока и заканчивается блоком, номер которого определяется исходя из размера файла. Ядро обращается к индексу и превращает логический блок, принадлежащий файлу, в соответствующий дисковый блок. На Рисунке 4.8 представлен алгоритм bmap пересчета смещения в байтах от начала файла в номер физического блока на диске.

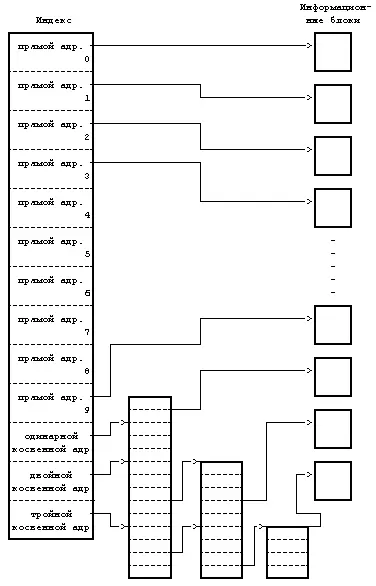

Рисунок 4.6. Блоки прямой и косвенной адресации в индексе

10 блоков прямой адресации по 1 Кбайту каждый = 10 Кбайт

1 блок косвенной адресации с 256 блоками прямой адресации = 256 Кбайт

1 блок двойной косвенной адресации с 256 блоками косвенной адресации = 64 Мбайта

1 блок тройной косвенной адресации с 256 блоками двойной косвенной адресации = 16 Гбайт

Рисунок 4.7. Объем файла в байтах при размере блока 1 Кбайт

алгоритм bmap /* отображение адреса смещения в байтах от начала логического файла на адрес блока в файловой системе */

входная информация:

(1) индекс

(2) смещение в байтах

выходная информация:

(1) номер блока в файловой системе

(2) смещение в байтах внутри блока

(3) число байт ввода-вывода в блок

(4) номер блока с продвижением

{

вычислить номер логического блока в файле исходя из заданного смещения в байтах;

вычислить номер начального байта в блоке для ввода-вывода; /* выходная информация 2 */

вычислить количество байт для копирования пользователю; /* выходная информация 3 */

проверить возможность чтения с продвижением, пометить индекс; /* выходная информация 4 */
