Морис Бах - Архитектура операционной системы UNIX

Если подвести итог, можно сказать, что номер устройства, используемый программой обработки прерываний, идентифицирует единицу аппаратуры, а младший номер в файле устройства идентифицирует устройство для ядра. Драйвер устройства устанавливает соответствие между младшим номером устройства и номером единицы аппаратуры.

Так сложилось исторически, что дисковые устройства в системах UNIX разбивались на разделы, содержащие различные файловые системы, что означало "деление [дискового] пакета на несколько управляемых по-своему частей" (см. [System V 84b]). Например, если на диске располагаются четыре файловые системы, администратор может оставить одну из них несмонтированной, одну смонтировать только для чтения, а две других только для записи. Несмотря на то, что все файловые системы сосуществуют на одном физическом устройстве, пользователи не могут ни обращаться к файлам немонтированной файловой системы, используя методы доступа, описанные в главах 4 и 5, ни записывать файлы в файловые системы, смонтированные только для чтения. Более того, так как каждый раздел (и, следовательно, файловая система) занимает на диске смежные дорожки и цилиндры, скопировать всю файловую систему легче, чем в том случае, если бы раздел занимал участки, разбросанные по всему дисковому тому.

Дисковый драйвер транслирует адрес файловой системы, состоящий из логического номера устройства и номера блока, в точный номер дискового сектора. Драйвер получает адрес одним из следующих путей: либо стратегическая процедура использует буфер из буферного пула, заголовок которого содержит номера устройства и блока, либо процедуры чтения и записи передают логический (младший) номер устройства в качестве параметра; они преобразуют адрес смещения в байтах, хранящийся в пространстве задачи, в адрес соответствующего блока. Дисковый драйвер использует номер устройства для идентификации физического устройства и указания используемого раздела, обращаясь при этом к внутренним таблицам для поиска сектора, отмечающего начало раздела на диске. Наконец, он добавляет номер блока в файловой системе к номеру блока, с которого начинается каждый сектор, чтобы идентифицировать сектор, используемый для ввода-вывода.

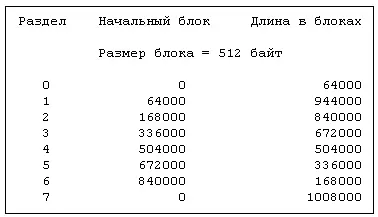

Рисунок 10.7. Разделы на диске RP07

Исторически сложилось так, что размеры дисковых разделов устанавливаются в зависимости от типа диска. Например, диск DEC RP07 разбит на разделы, характеристика которых приведена на Рисунке 10.7. Предположим, что файлы "/dev/dsk0", "/dev/dsk1", "/dev/dsk2" и "/dev/dsk3" соответствуют разделам диска RP07, имеющим номера от 0 до 3, и имеют аналогичные младшие номера. Пусть размер логического блока в файловой системе совпадает с размером дискового блока. Если ядро пытается обратиться к блоку с номером 940 в файловой системе, хранящейся в "/dev/dsk3", дисковый драйвер переадресует запрос к блоку с номером 336940 (раздел 3 начинается с блока, имеющего номер 336000; 336000 + 940 = 336940) на диске.

Размеры разделов на диске варьируются и администраторы располагают файловые системы в разделах соответствующего размера: большие файловые системы попадают в разделы большего размера и т. д. Разделы на диске могут перекрываться. Например, разделы 0 и 1 на диске RP07 не пересекаются, но вместе они занимают блоки с номерами от 0 до 1008000, то есть весь диск. Раздел 7 так же занимает весь диск. Перекрытие разделов не имеет значения, поскольку файловые системы, хранящиеся в разделах, размещаются таким образом, что между ними нет пересечений. Иметь один раздел, включающий в себя все дисковое пространство, выгодно, поскольку весь том можно быстро скопировать.

Использование разделов фиксированного состава и размера ограничивает гибкость дисковой конфигурации. Информацию о разделах в закодированном виде не следует включать в дисковый драйвер, но нужно поместить в таблицу содержимого дискового тома. Однако, найти общее место на всех дисках для размещения таблицы содержимого дискового тома и сохранить тем самым совместимость с предыдущими версиями системы довольно трудно. В существующих реализациях версии V предполагается, что блок начальной загрузки первой из файловых систем на диске занимает первый сектор тома, хотя по логике это, казалось бы, самое подходящее место для таблицы содержимого тома. И все же дисковый драйвер должен иметь закодированную информацию о месте расположения таблицы содержимого тома для каждого диска, не препятствуя существованию дисковых разделов переменного размера.
