Морис Бах - Архитектура операционной системы UNIX

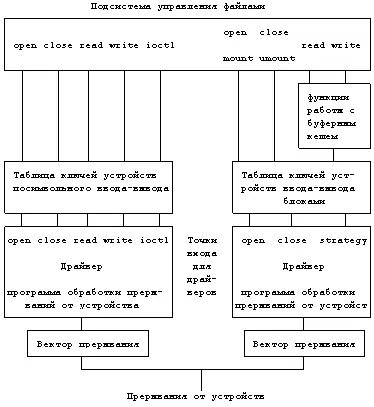

Рисунок 10.1. Точки входа для драйверов

В этом разделе рассматривается взаимодействие ядра с драйверами устройств. При выполнении тех системных функций, которые используют дескрипторы файлов, ядро, следуя за указателями, хранящимися в пользовательском дескрипторе файла, обращается к таблице файлов ядра и к индексу, где оно проверяет тип файла, и переходит к таблице ключей устройств ввода-вывода блоками или символами. Ядро извлекает из индекса старший и младший номера устройства, использует старший номер в качестве указателя на точку входа в соответствующей таблице и вызывает выполнение функции драйвера в соответствии с выполняемой системной функцией, передавая младший номер в качестве параметра. Важным различием в реализации системных функций для файлов устройств и для файлов обычного типа является то, что индекс специального файла не блокируется в то время, когда ядро выполняет программу драйвера. Драйверы часто приостанавливают свою работу, ожидая связи с аппаратными средствами или поступления данных, поэтому ядро не в состоянии определить, на какое время процесс будет приостановлен. Если индекс заблокирован, другие процессы, обратившиеся к индексу (например, посредством системной функции stat), приостановятся на неопределенное время, поскольку один процесс приостановил драйвер.

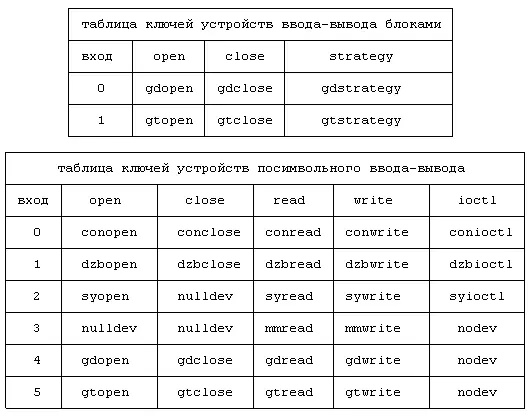

Рисунок 10.2. Пример заполнения таблиц ключей устройств ввода-вывода блоками и символами

Драйвер устройства интерпретирует параметры вызова системной функции в отношении устройства. Драйвер поддерживает структуры данных, описывающие состояние каждой контролируемой единицы данного типа устройства; функции драйвера и программы обработки прерываний реализуются в соответствии с состоянием драйвера и с тем, какое действие выполняется в этот момент (например, данные вводятся или выводятся). Теперь рассмотрим каждый интерфейс более подробно.

При открытии устройства ядро следует той же процедуре, что и при открытии файлов обычного типа (см. раздел 5.1), выделяя в памяти индексы, увеличивая значение счетчика ссылок и присваивая значение точки входа в таблицу файлов и пользовательского дескриптора файла. Наконец, ядро возвращает значение пользовательского дескриптора файла вызывающему процессу, так что открытие устройства выглядит так же, как и открытие файла обычного типа. Однако, перед тем, как вернуться в режим задачи, ядро запускает зависящую от устройства процедуру open (Рисунок 10.3). Для устройства ввода-вывода блоками запускается процедура open, закодированная в таблице ключей устройств ввода-вывода блоками, для устройств посимвольного ввода-вывода — процедура open, закодированная в соответствующей таблице. Если устройство имеет как блочный, так и символьный тип, ядро запускает процедуру open, соответствующую типу файла устройства, открытого пользователем: обе процедуры могут даже быть идентичны, в зависимости от конкретного драйвера.

алгоритм open /* для драйверов устройств */

входная информация:

имя пути поиска

режим открытия

выходная информация:

дескриптор файла

{

преобразовать имя пути поиска в индекс, увеличить значение счетчика ссылок в индексе;

выделить в таблице файлов место для пользовательского дескриптора файла, как при открытии обычного файла;

выбрать из индекса старший и младший номера устройства;

сохранить контекст (алгоритм setjmp) в случае передачи управления от драйвера;

if (устройство блочного типа) {

использовать старший номер устройства в качестве указателя в таблице ключей устройств ввода-вывода блоками;

вызвать процедуру открытия драйвера по данному индексу: передать младший номер устройства, режимы открытия;

}

else {

использовать старший номер устройства в качестве указателя в таблице ключей устройств посимвольного ввода-вывода;

вызвать процедуру открытия драйвера по данному индексу: передать младший номер устройства, режимы открытия;

}
