Морис Бах - Архитектура операционной системы UNIX

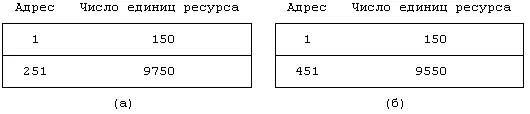

Рисунок 9.5. Выделение пространства на устройстве выгрузки, описанного во второй строке карты памяти

В традиционной реализации системы UNIX используется одно устройство выгрузки, однако в последних редакциях версии V допускается уже наличие множества устройств выгрузки. Ядро выбирает устройство выгрузки по схеме "кольцевого списка" при условии, что на устройстве имеется достаточный объем непрерывного адресного пространства. Администраторы могут динамически создавать и удалять из системы устройства выгрузки. Если устройство выгрузки удаляется из системы, ядро не выгружает данные на него; если же данные подкачиваются с удаляемого устройства, сначала оно опорожняется и только после освобождения принадлежащего устройству пространства устройство может быть удалено из системы.

Ядро выгружает процесс, если испытывает потребность в свободной памяти, которая может возникнуть в следующих случаях:

1. Произведено обращение к системной функции fork, которая должна выделить место в памяти для процесса-потомка.

2. Произведено обращение к системной функции brk, увеличивающей размер процесса.

3. Размер процесса увеличился в результате естественного увеличения стека процесса.

4. Ядру нужно освободить в памяти место для подкачки ранее выгруженных процессов.

Обращение к системной функции fork выделено в особую ситуацию, поскольку это единственный случай, когда пространство памяти, ранее занятое процессом (родителем), не освобождается.

Когда ядро принимает решение о том, что процесс будет выгружен из основной памяти, оно уменьшает значение счетчика ссылок, ассоциированного с каждой областью процесса, и выгружает те области, у которых счетчик ссылок стал равным 0. Ядро выделяет место на устройстве выгрузки и блокирует процесс в памяти (в случаях 1–3), запрещая его выгрузку (см. упражнение 9.12) до тех пор, пока не закончится текущая операция выгрузки. Адрес места выгрузки областей ядро сохраняет в соответствующих записях таблицы областей.

За одну операцию ввода-вывода, в которой участвуют устройство выгрузки и адресное пространство задачи и которая осуществляется через буферный кеш, ядро выгружает максимально-возможное количество данных. Если аппаратура не в состоянии передать за одну операцию содержимое нескольких страниц памяти, перед программами ядра встает задача осуществить передачу содержимого памяти за несколько шагов по одной странице за каждую операцию. Таким образом, точная скорость и механизм передачи данных определяются, помимо всего прочего, возможностями дискового контроллера и стратегией распределения памяти. Например, если используется страничная организация памяти, существует вероятность, что выгружаемые данные занимают несмежные участки физической памяти. Ядро обязано собирать информацию об адресах страниц с выгружаемыми данными, которую впоследствии использует дисковый драйвер, осуществляющий управление процессом ввода-вывода. Перед тем, как выгрузить следующую порцию данных, программа подкачки (выгрузки) ждет завершения предыдущей операции ввода-вывода.

При этом перед ядром не встает задача переписать на устройство выгрузки содержимое виртуального адресного пространства процесса полностью. Вместо этого ядро копирует на устройство выгрузки содержимое физической памяти, отведенной процессу, игнорируя неиспользуемые виртуальные адреса. Когда ядро подкачивает процесс обратно в память, оно имеет у себя карту виртуальных адресов процесса и может переназначить процессу новые адреса. Ядро считывает копию процесса из буферного кеша в физическую память, в те ячейки, для которых установлено соответствие с виртуальными адресами процесса.

На Рисунке 9.6 приведен пример отображения образа процесса в памяти на адресное пространство устройства выгрузки [25] Для простоты виртуальное адресное пространство процесса на этом и на всех последующих рисунках изображается в виде линейного массива точек входа в таблицу страниц, не принимая во внимание тот факт, что каждая область обычно имеет свою отдельную таблицу страниц. . Процесс располагает тремя областями: команд, данных и стека. Область команд заканчивается на виртуальном адресе 2К, а область данных начинается с адреса 64К, таким образом в виртуальном адресном пространстве образовался пропуск в 62 Кбайта. Когда ядро выгружает процесс, оно выгружает содержимое страниц памяти с адресами 0, 1К, 64К, 65К, 66К и 128К; на устройстве выгрузки не будет отведено место под пропуск в 62 Кбайта между областями команд и данных, как и под пропуск в 61 Кбайт между областями данных и стека, ибо пространство на устройстве выгрузки заполняется непрерывно. Когда ядро загружает процесс обратно в память, оно уже знает из карты памяти процесса о том, что процесс имеет в своем пространстве неиспользуемый участок размером 62К, и с учетом этого соответственно выделяет физическую память. Этот случай проиллюстрирован с помощью Рисунка 9.7. Сравнение Рисунков 9.6 и 9.7 показывает, что физические адреса, занимаемые процессом до и после выгрузки, не совпадают между собой; однако, на пользовательском уровне процесс не обращает на это никакого внимания, поскольку содержимое его виртуального пространства осталось тем же самым.
