Беспроводное оборудование, в частности беспроводный адаптер и точка доступа, настраиваются немного иначе, чем их проводные «собратья». Именно поэтому настройке беспроводного оборудования посвящается отдельная глава.

Настраивать беспроводное оборудование можно стандартными средствами или с помощью «родных» утилит настройки, входящих в комплект. Преимущества и недостатки присутствуют в обоих вариантах настройки. Так, стандартный способ плохо визуализирован, зато очень быстр; а «родная» утилита позволяет настраивать больше параметров, но медленна в работе. Как бы там ни было, необходимо уметь настраивать оборудование всеми доступными способами: кто знает, какие средства будут у вас в руках.

В следующем разделе показан пример настройки и дано описание всех параметров точки доступа D-Link DWL-2100 АР и USB-адаптера D-Link DWL-G122, которые рассчитаны на работу в сети стандарта IEEE 802.11g, однако также вполне могут работать и в сетях стандарта IEEE 802.11b.

Точка доступа D-Link DWL-2100 АР достаточно популярна и часто используется для организации работы беспроводной сети. Она характеризуется своей надежностью, режимами работы и техническими возможностями. В частности, D-Link DWL-2100 АР может выступать не только в роли точки доступа, но и служить мостом, повторителем, клиентом с проводным подключением и т. п.

Для конфигурирования данной точки доступа можно пойти несколькими путями. В частности, можно использовать браузер и работать с веб-интерфейсом по адресу 192.168.0.50, воспользоваться родной утилитой конфигурирования или системной утилитой telnet.

Использование утилиты конфигурирования, поставляемой вместе с устройством, возможно, только если имеется Ethernet-подключение к точке доступа или беспроводное подключение с помощью беспроводного адаптера. Это означает, что, не имея подключенного беспроводного адаптера, можно подключиться к точке доступа, только используя проводное подключение. Наилучший и наиболее безопасный способ управления точкой доступа, конечно же, непосредственное подключение ее к управляющему компьютеру с помощью кабеля, хотя это и не всегда возможно. При этом IP-адрес и маска подсети соединения, с помощью которого производится подключение, должны быть настроены соответствующим образом. В частности, IP-адрес должен быть, например, 192.168.0.51,а маска подсети – 255.255.255.0.

Предположим, что для настройки точки доступа будет использоваться беспроводный адаптер. Сделать это можно, если вызвать окно свойств беспроводного соединения (для этого выполните команду Пуск → Сетевое окружение и щелкните на ссылке Сетевые подключения). Щелкните на соединении правой кнопкой мыши и в появившемся меню выберите пункт Свойства.

Откроется окно свойств выбранного соединения (рис. 15.1), в котором отображаются используемый адаптер и набор протоколов и служб, используемых для организации соединения.

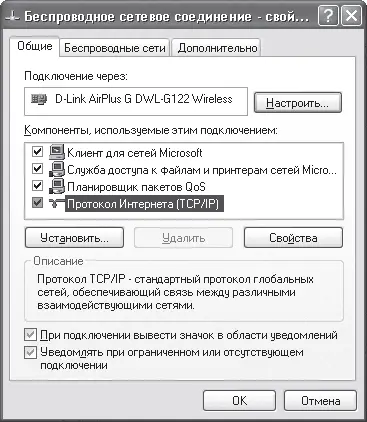

Рис. 15.1. Свойства соединения

Нас интересует протокол TCP/IP, поэтому выделяем позицию Internet Protocol (TCP/IP) и нажимаем кнопку Свойства – откроется окно свойств данного соединения (рис. 15.2).

Рис. 15.2. Указываем IP-адрес и маску подсети

В данном окне следует установить переключатель в положение Использовать следующий IP-адрес, а в поля IP-адрес и Маска подсети – ввести нужные значения, после чего нажать кнопку ОК и попытаться запустить утилиту конфигурирования точки доступа.

Предположим, для конфигурирования точки доступа решено использовать утилиту конфигурирования АР Manager, которая находится на прилагаемом к устройству компакт-диске.

После запуска данной программы откроется ее главное окно (рис. 15.3). В верхней части данного окна находится восемь кнопок, с помощью которых открывают разные окна настроек устройства или окна со сведениями.

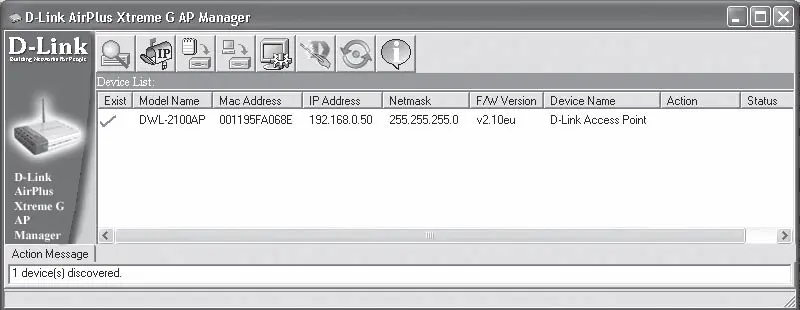

Рис. 15.3. Главное окно программы конфигурирования

В центральной части окна программы находится список всех найденных точек доступа D-Link DWL-2100 АР с кратким описанием их параметров.

В нижней части отображаются все события, происходящие с точкой доступа, например сообщения конфигурирования или сообщения об ошибках.
