Пример подобной конфигурации с двенадцатью процессорами Вы можете увидеть на рисунке 2.6. На одной плате — четыре процессора Apache вместе с четырьмя кэшами L2. В 12-процессорной конфигурации установлено три таких платы. Размещенные на платах кэши L2 размером 4 или 8 мегабайт обладают цикличностью в 8 наносекунд. Таким образом, за один цикл процессора между кэшем второго уровня и кэшем данных или команд первого уровня в микросхеме Apache может быть передано 16 байтов (см. рисунок 2.5).

Основная память в данной конфигурации может достигать 20 гигабайт, каждая плата памяти — содержать до гигабайта, так что на рисунке 2.6 показаны 20 таких плат. Обратите внимание на наличие четырех банков памяти с одинаковым числом плат в каждом, что позволяет обеспечить прослоенную память (memory interleaving) — технический прием, при котором открывается доступ к последовательным блокам данных памяти через разные банки. Например, если каждая плата памяти имеет 8-байтовый интерфейс, то одновременно из четырех банков памяти может быть считано 32 последовательных байта (байты 0-7 из банка 1, байты 8-15 из банка 2 и т. д.).

Четыре перекрестных переключателя подсистемы памяти UMA обеспечивают соединение между кэшами второго уровня и платами основной памяти. Три шины данных 6хх — по одной на каждую плату процессора — соединяют 12 процессоров с каждым из четырех переключателей. Эти 128-разрядные шины данных имеют время цикла 12 наносекунд (в полтора раза больше времени цикла процессора). Дополнительная шина данных 6хх соединяет с каждым из переключателей памяти подсистему ввода-вывода. У каждого переключателя — два независимых 128-разрядных интерфейса к платам памяти.

В подобной конфигурации в каждом цикле памяти к ней может осуществляться несколько параллельных обращений, что фактически устраняет проблемы, связанные с использованием одной шины памяти на традиционных системах SMP.

Имейте в виду, что здесь представлена лишь одна из возможных конфигураций соединения процессорных плат, переключателей и плат памяти. Другие модели линии AS/400 будут использовать иные комбинации этих компонентов. Например, в 4-процессорной конфигурации SMP может использоваться одна процессорная плата, два переключателя и четыре банка памяти.

Также, обратите внимание, что переключатели используются только линиями данных. Линии адресах всех кэшей второго уровня (показанные на рисунке как адресные линии 6хх) общие, что позволяет обычное отслеживание адресов, иначе называемое снупингом кэша (cache snooping) — прием, при котором каждый контроллер кэша L2 постоянно отслеживает все адреса, передаваемые по общей адресной шине. Кроме того, контроллеры проверяют, содержится ли адрес на шине в их кэше. Если это так, то соответствующие данные кэша становятся недействительными. Таким образом достигается когерентность информации во всех кэшах, ведь общие данные могут быть изменены одновременно не более чем одним процессором.

На рисунке 2.6 также показана общая подсистема ввода-вывода. Для подключения устройства расширения ввода-вывода к корпусу Mako, в котором размещается 12-процессорная конфигурация, используется SAN (System Area Network). Два таких интерфейса показаны на рисунке. В главе 10 мы рассмотрим использование SAN для поддержки разных интерфейсов ввода-вывода в AS/400е и соединения этих систем друг с другом.

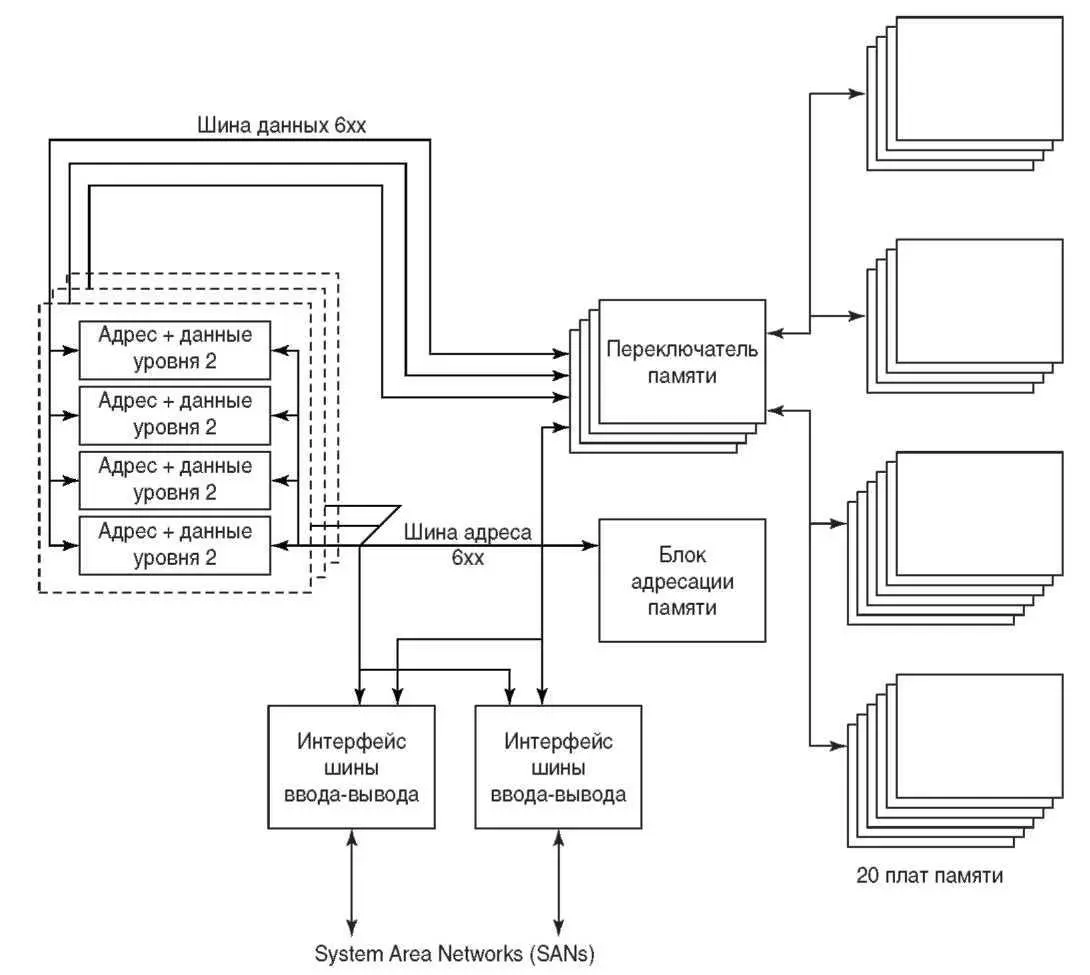

Рисунок 2.6 12-конфигурация SMP

Итак, причина использования перекрестных переключателей — стремление повысить эффективность, или, иначе говоря, процентный рост производительности SMP при добавлении нового процессора в конфигурацию. Во многих системах с разделяемой памятью эта эффективность равна примерно 70 процентам при использовании от четырех до восьми процессоров. [ 25 ] Увы, кажется, в последнее время оно перестало сбываться. — Прим. консультанта. Благодаря новой подсистеме памяти, процессоры Apache должны поднять эффективность до 85—90 процентов.

Если используются иерархии кэшей, то почему бы не использовать иерархии переключателей? Фактически, именно это и произойдет в будущем. Мы рассмотрели пример, где каждый процессор был соединен посредством шины 6хх с каждым из четырех переключателей. А ведь вместо этого можно установить на каждый четырех процессорный узел один переключатель, который, логично назвать контроллером узла. Такие контроллеры могут быть подключены к набору переключателей, которые, в свою очередь, подключаются к банку плат памяти. Можно также подключить контроллеры узлов к нескольким наборам переключателей, а каждый из этих наборов — к отдельным банкам памяти. Таким образом будет получена очень большая конфигурация SMP. Вспомните этот разговор после выхода четвертого поколения процессоров Рочестера!
