Первые процессоры Cobra работали на тактовых частотах 50 и 77 МГц, но их конструкция, как уже упоминалось, допускает и более высокие частоты. Для поддержания подобной скорости Cobra имеет 4-килобайтный внутренний (на кристалле) кэш команд и 8-килобайтный (также внутренний) кэш данных. По сравнению с Muskie, это не очень много. Большой кэш трудно разместить в однокристальном процессоре, поэтому процессоры, подобные Cobra, используют иерархию кэшей. Маленькие внутренние кэши (называемые кэшами первого уровня или кэшами L1) дополняются большим по размеру внешним кэшем (кэш второго уровня или L2). Cobra может работать с внешним (на отдельной микросхеме) кэшем L2 размером 1 мегабайт.

Модели AS/400 1997 года используют новый дизайн процессора. Этот однокристальный процессор PowerPC, разработанный в Рочестере и названный Apache. Он предназначен для средних и старших моделей AS/400е. Младшие модели серии по-прежнему используют процессор Cobra.

Apache можно считать процессором третьего поколения. В его основе — процессор Cobra, улучшенный и оснащенный новыми возможностями, например поддержки многопроцессорных систем. Apache — первый однокристальный процессор AS/ 400, которому по силам поддержка конфигурации SMP до 12 процессоров (даже Muskie поддерживал лишь четырехпроцессорные конфигурации).

В отличие от Cobra или Muskie, Apache полностью реализует архитектуру PowerPC. Он использует режим активных тегов для поддержки одноуровневой памяти AS/400 и режим неактивных тегов — для поддержки стандартной модели адресации PowerPC; а также стандартные шины адреса и данных PowerPC 6хх — для соединений за пределами кристалла. Так что Apache можно использовать с любой вспомогательной микросхемой, разработанной для семейства процессоров PowerPC 6хх. (О том, как это позволило преобразовать структуру ввода-вывода компьютеров серии AS/400е мы поговорим подробней в главе 10). Apache — первый из когда-либо разработанных в Рочестере процессоров, который может использоваться вне рочес-терских систем. Процессоры Apache используются как в RS/6000, так и AS/400е.

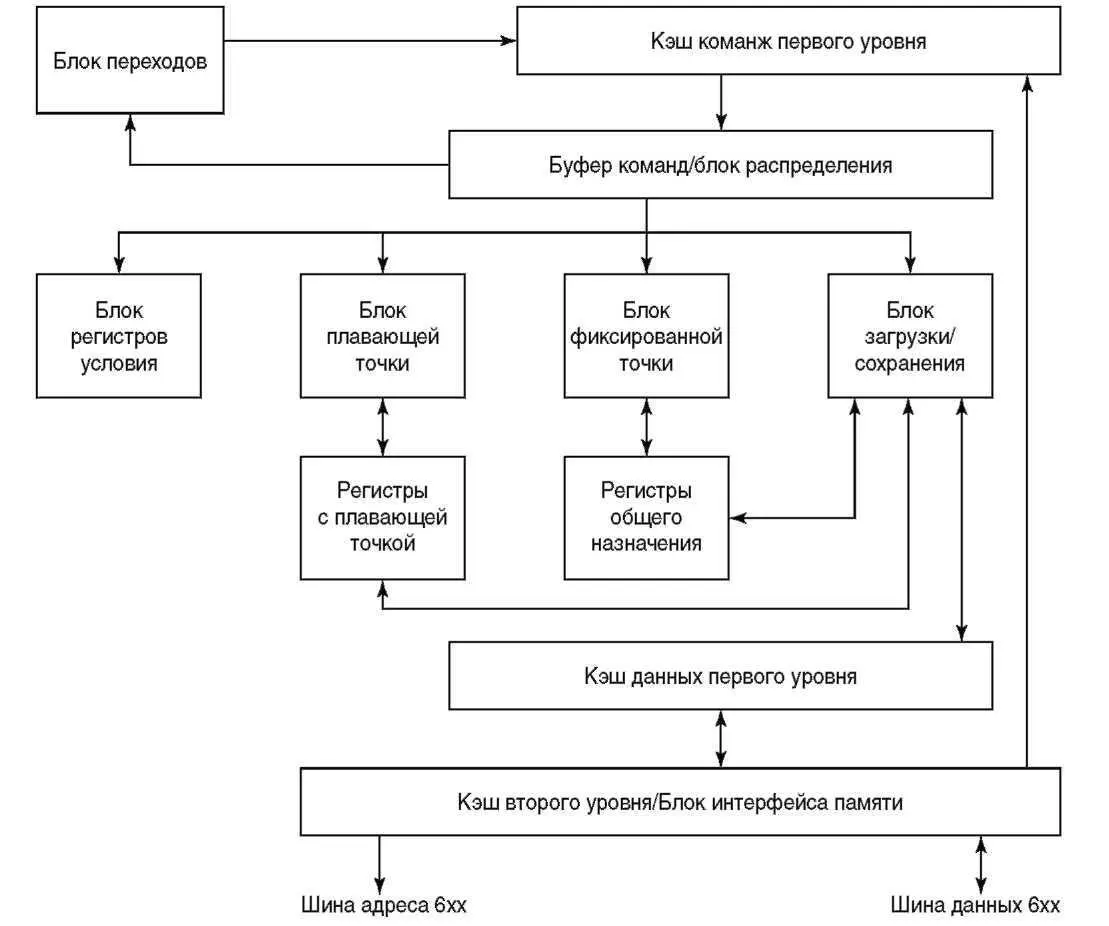

Рисунок 2.5 Структурная схема процессора Apache

Как и Cobra, Apache — однокристальный, 64-разрядный суперскалярный RISC-процессор (его структурная схема — на рисунке 2.5). Он реализован по новейшей технологии IBM CMOS-5S, что позволяет достичь большей плотности упаковки на кристалле, а также времени цикла в 8,0 наносекунд (125 МГц), хотя в некоторых моделях AS/400е используются более медленные версии. Технология КМОП значительно сокращает объем рассеиваемого тепла, который нужно отводить от процессора. В результате, на одной плате может быть установлено до четырех процессоров Apache.

В новом процессоре наиболее значительны изменения в подсистеме памяти. О том, как системы с Apache используют совершенно новую подсистему памяти, предназначенную для пересылки больших объемов данных без замедления работы, читайте в следующем разделе.

Несмотря на то, что время цикла у Apache не столь мало как в Muskie, новая подсистема памяти повышает масштабируемость Apache для конфигураций SMP, что позволяет создать еще более производительные модели AS/400е.

Прежде чем продолжить сугубо технический разговор, хочу представить вам новые корпуса, появившиеся вместе с процессорами Apache. Три оригинальных черных корпуса AS/400 Advanced Series (известные как Apex, Cedar Key и Key Largo) были заменены на два новых, также черных, корпуса (Millennium и Mako). Корпус для Advanced Entry (Eiger) остался тем же.

Мы изменили дизайн корпуса по нескольким причинам. Средние модели серии AS/400 поддерживают конфигурации SMP. Корпус Millennium допускает установку до четырех процессоров Apache, а корпус Mako для старших моделей — до 12 процессоров. (В прежний корпус для старших моделей (Key Largo) помещалось до четырех процессоров Muskie). Корпус Mako гораздо выше (около полутора метров, напоминает оригинальные белые стойки AS/400) и кроме дюжины процессоров в нем есть место для большего объема основной памяти и большего числа дисков. Новые корпуса, которые предполагается использовать в серии AS/400е до 2000 года, были разработаны совместно с подразделением RS/6000 для оптимизации общности компонентов этих систем.

Итак, мы рассмотрели процессор Muskie и то, каким образом он производит коммерческие вычисления, обрабатывая большие объемы данных. Четырехканальная суперскалярная архитектура, а также шины шириной 16 байт (128 бит) и 32 байта (256 бит) ясно свидетельствуют, что Muskie создан для обработки больших объемов данных и команд. А теперь представьте себе, процессор Muskie, упакованный вместе с набором 64-килобайтных кэшей для команд и данных в одну микросхему КМОП. Добавьте к этому полную архитектуру PowerPC процессора Apache и возможность поддерживать конфигурации с 12 или даже 16 процессорами. Что получилось? Конечно, это наш процессор четвертого поколения Northstar.
