Как уже упоминалось, архитектура PowerPC — полностью 64-разрядная с 32-разрядным подмножеством. Она допускает как 32-разрядные, так и 64-разрядные версии процессоров PowerPC, но все они должны поддерживать, как минимум, 32-разрядное подмножество. Архитектура определяет переключатель режима 32/64, которые может использоваться операционной системой, чтобы позволить 64-разрядному процессору выполнять 32-разрядные программы.

В основе набора команд лежит идея суперскалярной реализации. В суперскалярном процессоре за один такт несколько команд могут быть распределены на несколько конвейеров. Аппаратура процессора просматривает поток команд и отправляет на выполнение максимально возможное число независимых команд (обычно от двух до четырех за цикл). Эти команды могут далее выполняться параллельно и даже завершиться в порядке, отличном от первоначального. Такой дополнительный параллелизм может значительно увеличить общую производительность процессора.

Команды направляются одновременно в три независимых исполняющих блока. Общая структура PowerPC показана на рисунке 2.3: блок переходов, блок фиксированной точки и блок плавающей точки. Также показан кэш команд [ 17 ] Кэш — это быстродействующая память небольшого объема, выступающая в роли буфера для основной памяти. У большинства RISC-процессоров отдельные кэши команд и данных. Если процессор однокристальный кэши могут располагаться либо на кристалле, либо в отдельной микросхеме, тогда как основная память всегда реализуется в виде отдельных микросхем. , кэш данных, память и пространство ввода-вывода, которое в данной архитектуре выглядит как часть памяти.

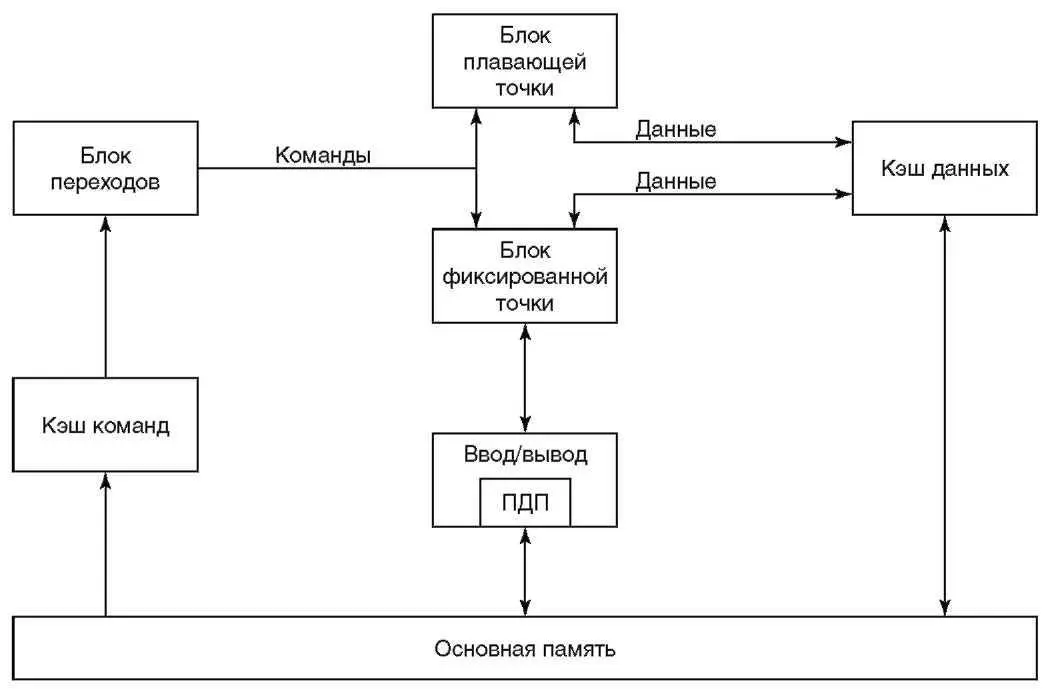

Рисунок 2-3 Модель архитектуры PowerPC

Для каждого исполняющего блока архитектурой определен независимый набор регистров. Любая определенная архитектурой команда может выполняться только одним типом управляющих блоков. Таким образом, у каждого блока собственный набор регистров и собственный набор команд. Эти исполняющие блоки часто называют процессорами, так как им присущи все характеристики процессора. Можно считать, что процессор PowerPC содержит три отдельных процессора s исполняющих блока. При этом каждый исполняющий блок может иметь несколько конвейеров команд. Если, например, для модели, оптимизированной для вычислительных задач, важна производительность операций с плавающей точкой, то блок плавающей точки может содержать два и более конвейеров и, таким образом, выполнять более одной команды плавающей точки одновременно. То же самое верно и для двух других блоков. В принципе, возможно создать процессоры PowerPC, способные выполнять пять и более команд одновременно.

Преимущество такой схемы не только в одновременном выполнении нескольких команд, но также и в минимальной необходимости взаимодействия и синхронизации между блоками, что достигается благодаря наличию у каждого блока отдельных ресурсов. Исполняющие блоки могут подстраиваться под изменяющийся поток команд, позволять командам обгонять друг друга и завершаться в ином порядке.

Другая характеристика архитектуры PowerPC, отличающая ее от обычного RISC-процессора s использование нескольких составных команд. Самой большой недостаток RISC по сравнению с CISC — увеличение объема кода. Для выполнения одной и той же программы RISC требуется больше команд, чем CISC. Составные команды позволяют уменьшить это разрастание кода. Некоторые из них очень просты, например, обновление регистра базы при загрузке и сохранении, что позволяет исключить дополнительную команду прибавления. Другие более сложны, например, команды множественной загрузки и сохранения, позволяющие перемещать значения нескольких регистров одной командой. Есть также команды загрузки/сохранения цепочек, которые позволяют загружать и сохранять произвольно выровненную цепочку байтов. Фанатики CISC узнают в последней паре команд не слишком хорошо замаскированные команды пересылки символов.

Ортодоксы RISC негодуют и обвиняют архитекторов PowerPC в том, что они «продались» сторонникам CISC. На самом же деле, надо просто понять, что в реальности некоторые операции, такие как пересылка невыравненных строк байтов, происходят достаточно часто и требуют определенной оптимизации. Если составная команда дает то, что нужно, даже нарушая при этом какое-то неписаное правило «чистого» RISC, то пусть так и будет. Составные команды не означают возврата к архитектуре CISC, однако их применение в RISC-процессорах лишний раз доказывает, что в мире нет ничего абсолютно белого или черного.
