Шине SPD и архитектуре IOP также присущи определенные способности к изоляции ошибок, что позволяет AS/400 ограничить последствия сбоев устройств, IOP и шин ввода-вывода. В результате AS/400 может «пережить» такие сбои ввода-вывода, которые на других системах, — например, на ПК или рабочей станции Unix — приводят к краху.

Стратегия развития AS/400 состоит в заимствовании новых структур ввода-вывода, соответствующих основным промышленным стандартам шин ввода-вывода и подключения устройств. Такой структурой быстро становится шина PCI, которую сегодня AS/ 400 непосредственно поддерживает наряду с SPD. Как мы увидим далее, в серии AS/ 400е сочетается надежность структуры шины SPD с легкодоступными компонентами PCI. С течением времени в AS/400 могут быть также включены новые стандартные шины, такие как ANSI Fiber Channel Standard.

Одна из причин перехода на PCI — ее цена. Платы адаптеров PCI дешевле, так как не требуют отдельного IOP для каждого адаптера, как SPD. Один из способов уменьшения стоимости адаптеров SPD — использование MFIOP (Multifunction IOP). MFIOP содержит один IOP и допускает подключение к этой многофункциональной плате различных «дочерних» плат, у которых нет своих IOP. Дочерние платы обычно называются адаптерами ввода-вывода или IOA (I/O Adapter). При такой схеме соединения несколько IOA могут использовать общий IOP, что сокращает общую стоимость системы.

Даже при использовании MFIOP платы адаптеров стандарта PCI, применяемые в обычном ПК, дешевле, чем SPD. Причина здесь — в конструктивных особенностях последней. Каждая плата адаптера SPD содержится в алюминиевом корпусе-книжке, а книжки — в специальной обойме. Такой способ размещения надежен, но дорог.

Переход на PCI происходит постепенно, начиная с младших моделей серии AS/ 400е. Все эти модели поддерживают только шину и адаптеры PCI, что дает им возможность очень агрессивно конкурировать с ПК-серверами. Средние модели используют адаптеры как PCI, так и SPD. Что касается старших моделей серии, то в них предусмотрена поддержка только шины и адаптеров SPD, PCI же отложена до следующих версий.

Давайте теперь подробней рассмотрим использование PCI в различных моделях.

Сервер начального уровня AS/400е (известный также как Eiger), впервые объявленный в V3R7 как Advanced Entry, имеет только шину PCI. Такие серверы используют новый вид IOP. Если обычный IOP поддерживает интерфейс к конкретному типу устройств, то новый IOP — интерфейс шины PCI (до 16 адаптеров), что сравнимо с SPD MFIOP, использующим один IOP и несколько IOA. Сам новый IOP интегрирован как компонент на планарной плате Eiger. Эта плата очень напоминает материнскую плату обычного ПК, и к ней могут подключаться непосредственно платы адаптеров PCI.

Новый IOP в качестве интерфейса между AS/400 и шиной PCI позволяет нам обеспечить тот же уровень надежности, что и шина SPD. IOP изолирует шину PCI от основного процессора. По сравнению с серверами ПК, которые вынуждены использовать для обработки ошибок и вспомогательных операций основной процессор, — это шаг вперед. Хочу обратить внимание на то, что для новых IOP используется процессор PowerPC. Прежние IOP, используемые адаптерами ввода-вывода SPD, были продукцией различных производителей, в основном, Motorola. Новая стратегия IBM заключается в использовании PowerPC для всех будущих IOP.

В моделях среднего уровня, выпускающихся в корпусах Millenium, применяется тот же IOP, что и в Eiger. Базовые устройства ввода-вывода (такие как внутренние диски, компакт-диск и лента) используют PCI. На младших моделях среднего класса, как и на Eiger, поддерживаются только такие адаптеры. Старшие модели среднего уровня имеют возможность установки отдельной обоймы плат SPD или отдельной платы адаптеров PCI внутри корпуса Millenium по выбору. Эти корпуса в зависимости от комплектации могут поддерживать или только адаптеры PCI, или сочетания базовых адаптеров PCI и адаптеров SPD.

Старшие модели серии AS/400е, устанавливаемые в высокие корпуса Mako, пока поддерживают только шину и адаптеры SPD. Поскольку большие системы, в основном, — модернизация существующих AS/400, то такое положение приемлемо. С течением времени потребность в адаптерах PCI для больших систем будет расти, и мы добавим соответствующую поддержку.

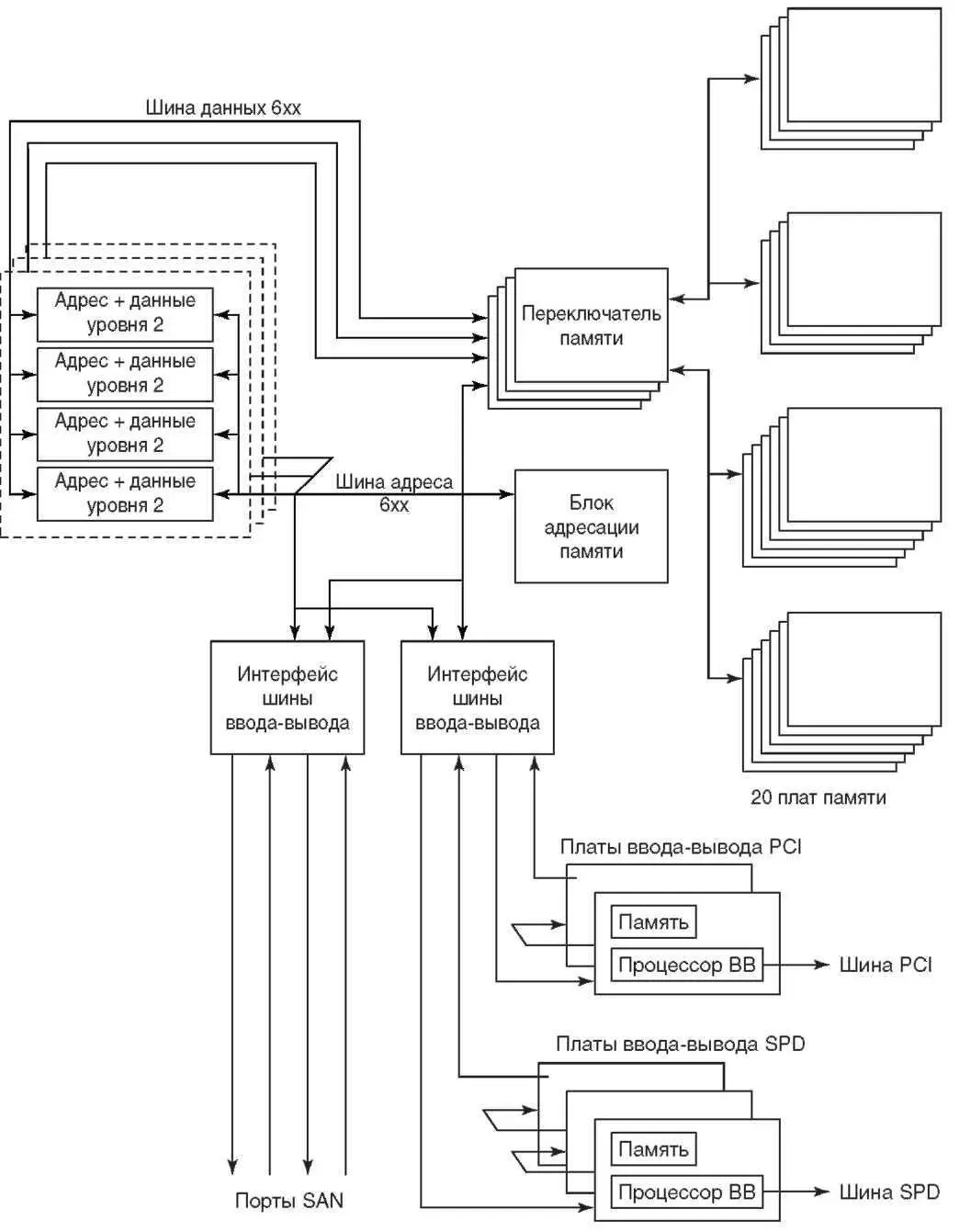

Рисунок 10.1. Аппаратная структура ввода-вывода

Для иллюстрации структуры ввода-вывода в новых корпусах Mako я использую 12-канальную конфигурацию SMP, описанную в главе 2. По сути, рисунок 10.1 — это рисунок 2.6 с 12-канальной конфигурацией SMP, добавлена лишь структура ввода-вывода. Для подключения всей системы ввода-вывода в корпусах Mako используется SAN (System Area Network) [ 78 ] SAN — это сеть нового класса, предназначенная для высокоскоростных соединений систем и устройств на расстояниях в десятки и сотни метров. SAN занимает промежуточное положение между непосредственными соединениями внутри корпуса и ЛВС. . На рисунке показаны локальные шины 6хх адреса и данных, связанные интерфейсами шины ввода-вывода и распределенные с помощью
