Группа активизации — это не системный объект, а часть объекта-процесса MI. Каждый объект-процесс содержит две или более групп активизации, одна из которых используется системой. Каждый процесс содержит также, по крайней мере, одну пользовательскую группу активизации. При переносе процесса исходной модели, созданного на системе с процессором IMPI, на систему с RISC-процессором, этот процесс трансформируется в процесс ILE с одной пользовательской группой активизации.

Группа активизации служит не только для разделения на части памяти, используемой процессом. У каждой группы активизации — собственная управляющая информация, что позволяет поддерживать разные режимы защиты, использования файлов и управления транзакциями. Это обеспечивает заданиям поверх MI большую гибкость.

Все группы активизации поименованы либо явно пользователем, либо неявно системой. В определении объекта-программы для обычных и служебных программ может быть явно задано, в какой поименованной группе активизации они должны выполняться, что вызывает неявное создание данной группы при вызове объекта-программы.

В этом разделе мы заглянем внутрь процесса ILE. Структура процесса ILE сложна, и, подобно многим другим затронутым нами темам, ее описание насыщено таким количеством имен, сокращений и терминов, что может загнать в угол любого специалиста по компьютерам. И хотя знакомство с ней не обязательно для понимания работы процессов AS/400, я включил этот раздел в книгу ради полноты изложения. Итак, мазохисты, если Вам нужна еще одна порция аббревиатур, читайте.

Сначала разберемся с компонентами процесса ILE и сокращениями, их обозначающими:

Блок управления процессом PCB (Process Control Block) содержится в системном объекте MI. Ранее мы говорили, что этот системный объект, кроме всего прочего, содержит TDE процесса. Далее мы увидим, что PCB также содержит адреса других связанных с процессом компонентов.

Рабочая область активизации процесса PAWA (Process Activation Work Area) представляет собой кучу, используемую для размещения структур времени выполнения, таких как группы активизации. У каждого процесса — одна PAWA.

Родительская группа активизации PAGP (Parent Activation Group) — это корневая структура подструктуры процесса, содержащая список всех групп активизации процесса. Несмотря на свое название, сама PAGP не является группой активизации.

Группа активизации ACTGRP (Activation Group) предоставляет активизации программы ресурсы памяти (стек, статическую память и кучу). ACTGRP похожа на минипроцесс.

Могильные сегменты (Tombstone Segments) используются для создания указателей объектов процесса POP (process object pointer) — описателей (handle) структур SLIC. Описатели используются многими ОС, включая OS/ 2 и Apple Macintosh как косвенные указатели блоков памяти в куче. Вместо прямой адресации таких блоков описатель ссылается а основной указатель, обычно расположенный по фиксированному адресу и содержащий адрес блока. При перемещении блоков по памяти нужно изменять только значение основного указателя. Сегменты называются могильными, так как они предотвращают непосредственный доступ к структурам SLIC; даже если уровень защиты системы разрешает доступ к этим сегментам. Основной указатель находится в области памяти, доступной только SLIC.

Область очередей процесса (Process Queue Space) — в ней размещаются одна или несколько очередей приема-передачи (SRQ) сообщений.

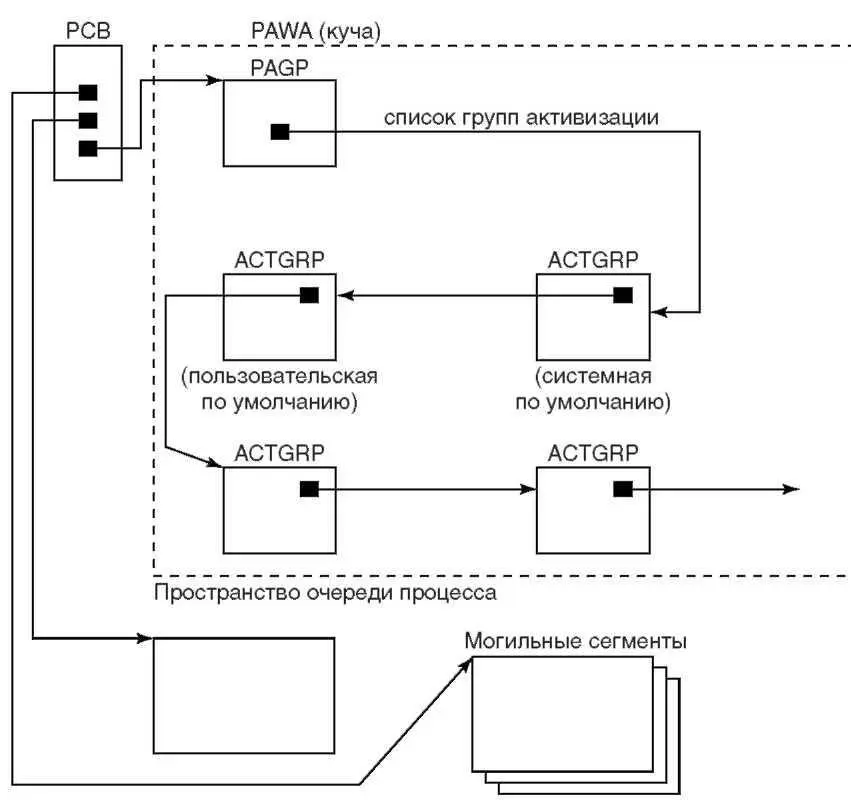

На рисунке 9.4 показано расположение перечисленных компонентов в структуре процессов ILE. Обратите внимание, что в PAWA содержится список всех групп активизации (PAGP) и сами эти группы. На рисунке показаны четыре группы активизации, хотя как уже упоминалось, их может быть минимум две. По умолчанию всегда первая ACTGRP — это системная группа активизации, а вторая — пользовательская группа активизации.

PCB = Блок управления процессом PAWA = Рабочая область активизации процесса PAGP = Родительская группа активизации ACTGRP = Группа активизации

Рисунок 9.4. Структура процесса ILE

А теперь заглянем внутрь группы активизации.

Группа активизации содержит целиком или только ссылки на некоторые компоненты со странными, на первый взгляд, именами и аббревиатурами. Давайте сначала разберемся, что это за компоненты.
