Как уже упоминалось при обсуждении структуры объектов, в AS/400 одноуровневая память также разделена на сегменты. Важно то, что при использовании одноуровневой памяти большой адрес AS/400 (48 и 64-разрядный) позволяет программе ниже MI адресовать любой сегмент всего адресного пространства, а не только подмножество сегментов, как в модели адресации относительно сегмента. Программа может обращаться ко всей виртуальной памяти, а сама виртуальная память может быть разделяемой без каких-либо накладных расходов.

Прежде чем погрузиться внутрь одноуровневой памяти, давайте попытаемся осмыслить общую картину, рассмотрев ее концепции и компоненты. Затем обсудим, почему одноуровневая память столь важна для AS/400 и разберем некоторые детали ее работы, взяв в качестве примера программу, выполняющую последовательное чтение индексированного файла базы данных (READ на ЯВУ или FETCH в SQL). В рамках этого примера мы разберем использование нескольких объектов: программы, индекса, курсора, области данных и др. Некоторые из них находятся в памяти, а некоторые нет.

Начнем с краткого обзора адресации этих и любых других объектов. Над MI нет различий между памятью и диском (или другим вспомогательным хранилищем). OS/ 400 работает только с объектами, их именами и открытым содержимым. MI работает со своими объектами — декомпозицией объектов OS/400 — с помощью их идентификаторов (указателей). Других способов задания объектов на уровне MI нет.

Программы, курсоры, области данных и другие объекты могут быть найдены простым указанием их имени. Чтобы использовать объект как ресурс, исполняющейся программе нужно «знать» только его имя и тип (как Вы помните, указание библиотеки необязательно, так как если она не задана, то будет просматриваться список библиотек). Имя объекта сразу же отображается в виртуальный адрес. Виртуальные адреса всех поименованных объектов находятся в библиотеках. Данный адрес помещается в указатель в процессе операции разрешения (описывалась в главе 5). Таким образом, системный указатель содержит виртуальный адрес заголовка объекта, который, в свою очередь, может содержать указатели на другие части данного объекта OS/400 и связанных с ним объектов MI.

Для обращения к данным объекта, или для исполнения команд программы, они должны быть перенесены в память. В нашем примере последовательного чтения базы данных, фрагмент программы, содержащий команды на выполнение чтения, должен быть перенесен с диска в память, прежде чем команды исполнятся. Такой перенос с диска в память происходит ниже уровня MI, так как MI не различает диск и память.

Можно считать, что все объекты находятся в памяти. То, что размер физической памяти слишком мал для хранения всех объектов — ограничение современных аппаратных технологий. Когда требуется фрагмент объекта, которого в памяти нет, этот отсутствующий фрагмент переносится и замещает некоторую неиспользуемую часть памяти. Можно также для наглядности представлять себе память как набор экранов, используемых для просмотра огромного пространства, содержащего все объекты. Процесс переноса страниц в память и из нее тогда будет выглядеть как изменения изображений на одном или нескольких экранах.

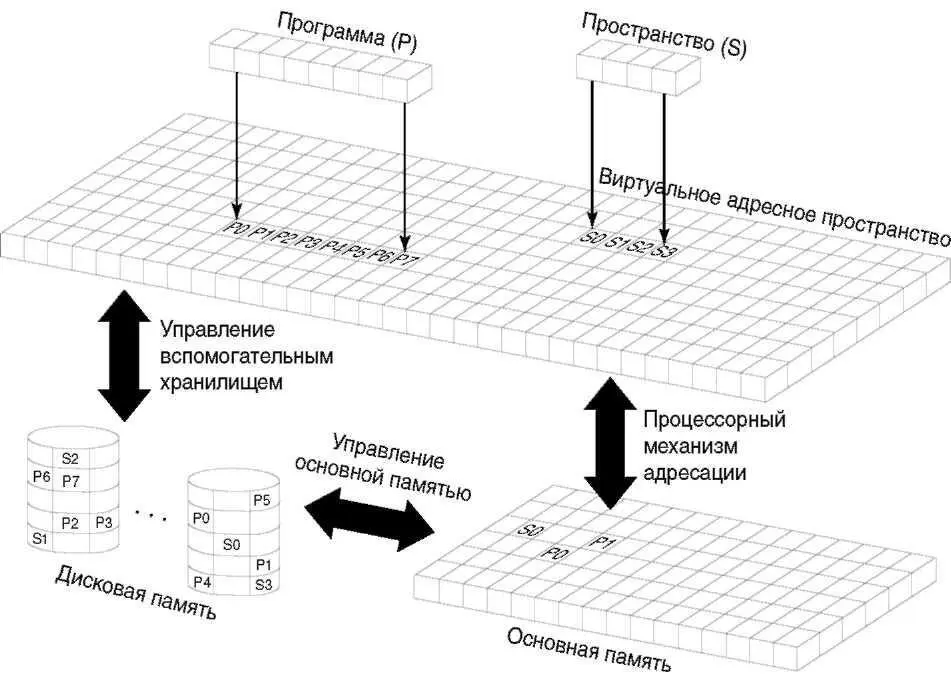

Рисунок 8.1 иллюстрирует отображение объектов на виртуальные адреса ниже уровня MI. Физическое расположение разных фрагментов объектов здесь показано на примере двух: программы и пространства. Для простоты восприятия даны очень маленькие объекты, но концепция неизменна для объектов любого размера. Кроме того, на рисунке изображены два основных компонента управления памятью SLIC: управление вспомогательной памятью и управление основной памятью. Вкратце, их функции таковы: управление вспомогательной памятью распределяет виртуальным адресам объекта дисковое пространство, а управление основной памятью руководит перемещениями между дисковой и основной памятью.

Рисунок 8.1. Объекты в одноуровневом хранилище

На рисунке видно, что память состоит из соответствующих экранам из предыдущей аналогии, страничных фреймов (их называют так, потому что они содержат страницы), размер которых на машинах IMPI был равен 512 байтам, а теперь на PowerPC — 4 КБ (4 096 байтов). Объект на диске разделен на страницы того же размера, что и страницы памяти. Со страницей диска связан виртуальный адрес объекта. Он может обозначать любой байт в пространстве объекта, и следовательно, указывать в середину страницы. Большой объект может занимать несколько страниц, но система спроектирована так, что на странице не могут содержаться части более чем одного объекта.
