Технология динамических дисков все еще развивается. В частности, поскольку такие важные системные компоненты, как загрузочный код, не поддерживают динамических дисков, некоторые функции старых разделов по-прежнему реализованы в Windows.

Операционные системы Windows 2000 и Windows Server 2003 поддерживают как базовые диски, так и преобразование базовых дисков в динамические. Тем не менее преобразование имеет некоторые особенности, поэтому перед ним желательно провести резервное копирование, удалить все данные и разделы с диска, преобразовать «пустой» диск в динамический, реорганизовать диск и восстановить данные из резервной копии. Если выполнить обычное преобразование базового диска в динамический, не все преимущества динамических дисков могут оказаться доступными; например, если динамический диск создан на основе базового, динамическое изменение размеров разделов может оказаться недоступным.

Как уже отмечалось, том – это логический компонент, включающий в себя дисковые разделы. Эти разделы могут быть реализованы на динамических или базовых дисках. Тома в семействе Windows Server внедряются с помощью драйвера устройства, который называется диспетчер томов. Диспетчеры томов и их место в стеке подсистемы хранения данных рассматриваются в главе 1. В этом разделе основное внимание уделяется возможностям томов в операционных системах, появившихся после Windows 2000; в частности, рассматриваются три диспетчера томов.

Диспетчер FtDisk, предоставляемый в Windows 2000 и Windows Server 2003. В Windows NT 4.0 драйвер FtDisk загружался только по требованию, поскольку работал исключительно с расширенными функциями томов^ нацример обеспечением устойчивости к ошибкам. B. Windows 2000 FtDisk драйвер загружается по умолчанию, поскольку обрабатывает все тома базовых дисков.

Диспетчер LDM (Logical Disk Manager ), который предоставляется в Windows 2000 и Windows Server 2003.

Диспетчер LVM (VERITAS Logical Volume Manager), предлагаемый компанией VERITAS в качестве платной системы; LVM расширяет базовые возможности LDM.

*

Эти диспетчеры томов обеспечивают перечисленные ниже возможности.

Виртуализация подсистемы хранения данных; при этом файловая система абстрагйруется от физического диска, на котором она размещена. Кроме того, диспетчер томов может объединять несколько разделов нескольких дисков в один большой том.

Защита данных путем обеспечения их избыточности (с помощью одной из технологий массива RAID, рассматриваемых в главе 9) или посредством их сохранения вместе с контрольной суммой.

Повышение производительности с помощью хранения данных в формате, поддерживающем эффективное извлечение информации.

В табл. 6.1 приведены возможности каждого диспетчера томов в Windows 2000 и Windows Server 2003.

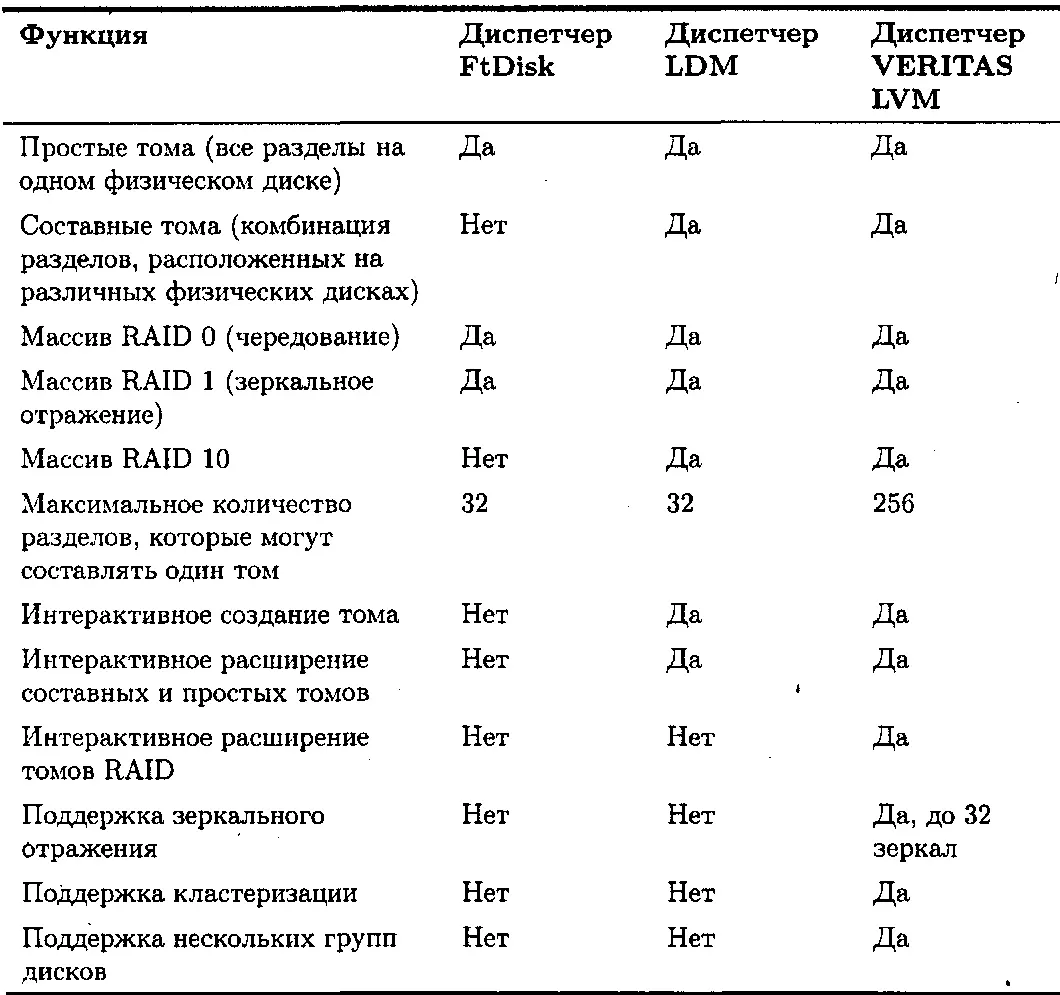

Таблица 6.1.Возможности диспетчеров томов

Диспетчеры LDM и LVM рассматриваются в контексте схожих параметров, однако каждый из них реализован на базе четырех разных драйверов, обладающих различными возможностями. Таким образом достигается уменьшение размера программного кода и упрощается обработка стандартных процедур. Эти драйверы описаны далее.

1. Драйвер DMConfig может читать и обновлять базу данных LDM. При изменении конфигурации он отражает изменения в копии базы данных, которая находится в оперативной памяти. Соответствующий драйвер LVM называется VxConfig.

Драйвер DMIO (dmio. sys) является аналогом диспетчера FtDisk и реализует возможности диспетчера томов для стандартных операций чтения и записи данных, размещенных на дисковых разделах. Кроме того, DMIO создает объекты устройств томов. Этот драйвер имеет меньший размер, поскольку не содержит кода для чтения и записи базы данных LDM или обработки LDM в дисковом формате. Соответствующий драйвер LVM называется VxIO.

Драйвер DMBoot (dmboot. sys) поддерживает только считывание базы данных LDM. Он загружается только после того, как драйвер DMLoad (dmload. sys) обнаружит более одного динамического диска. Оба драйвера используются только в процессе загрузки. Соответствующие драйверы LVM называются VxBoot и VxLoad.

При преобразовании базового диска в динамический все старые компоненты преобразуются в новые (табл. 6.2).

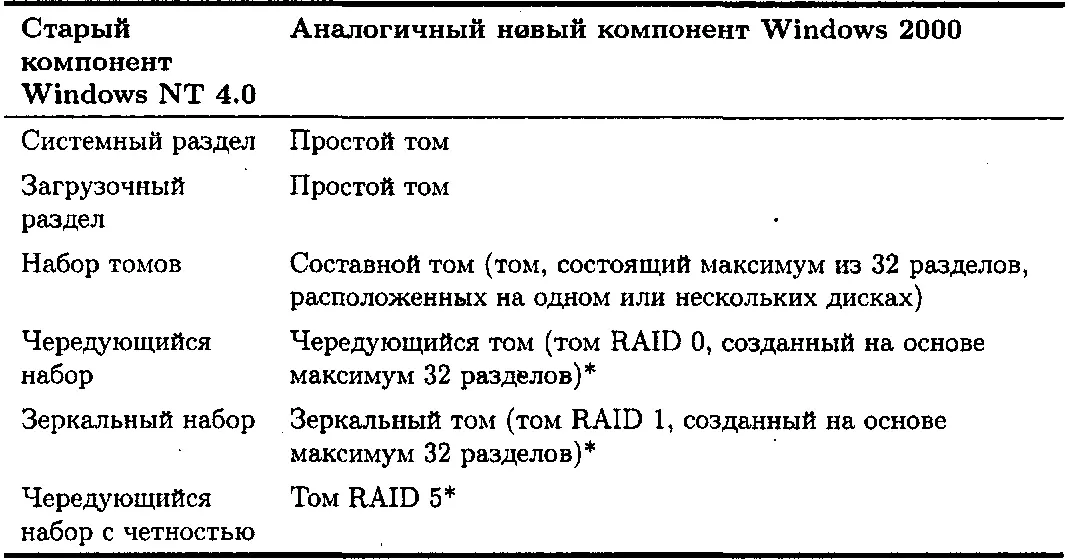

Таблица 6.2. Терминология томов в Windows NT 4.0 и Windows 2000
