Рис. 5.7. Моментальные снимки по методу копирования при записи

Уровень непосредственно файловой системы. Переместившись ниже по стеку драйверов, можно реализовать третий способ создания моментальных снимков на уровне файловой системы, такой, как WAFL (Write Anywhere File Layout) и Linux SnapFS. Очевидно, что в данном случае речь не идет о Windows NT. Создание файловой системы – достаточно сложный процесс, а создание технологии моментальных снимков на уровне файловой системы еще больше его усложняет. В результате файловые системы, реализованные в Windows NT, не поддерживают моментальных снимков.

Уровень ниже файловой системы. Четвертый способ – использование драйвера фильтрации ниже файловой системы для реализации технологии копирования при записи. Основная идея состоит в том, чтобы логические блоки, в которые приложение вносит изменения, сначала записывались во вторичное хранилище и только потом – на жесткие диски. Этот принцип демонстрируется на рис. 5.7. Описываемая технология также называется дифференциальным моментальным снимком, поскольку сохраняются только измененные файлы (полное зеркальное отражение тома не проводится).

В Windows ХР и Windows Server 2003 компания Microsoft реализовала службу теневого копирования. Таким образом, предоставляется инфраструктура, позволяющая создавать целостные копии дисковых томов в заранее определенный момент времени. По юридическим причинам Microsoft решила назвать эту технологию теневым копированием томов (volume shadow copy), что на самом деле не отличается от более популярного термина – моментальные снимки. Служба теневого копирования томов реализована в драйвере, который называется volsnap. sys и находится ниже уровня файловой системы.

Компания Microsoft предоставляет инструментарий разработки программного обеспечения для теневого копирования томов, реализуемый на базе договора о неразглашении. Набор SDK в основном предназначен для представителей трех обширных аудиторий.

Независимые поставщики программного обеспечения, предназначенного для теневого копирования томов, включая Microsoft Exchange, SQL Server, Oracle, SAP, Sybase и др.

Независимые поставщики программного обеспечения, разрабатывающие приложения резервного копирования и управления подсистемами хранения. Такие поставщики могут создавать программное обеспечение для отправки запросов службе теневого копирования томов.

Независимые поставщики программного и аппаратного обеспечения, предназначенного для резервного копирования, восстановления после ошибок и обеспечения целостности данных. В качестве примера можно привести компании VERITAS, EMC и их конкурентов в этой отрасли. Такие поставщики разрабатывают программное обеспечение для предоставления моментальных снимков.

Если приложение не имеет кода, поддерживающего службу моментальных снимков, данные приложения все равно будут скопированы с сохранением целостности, как в том Случае, если файловая система не может штатным образом завершить свою работу. Если приложение содержит код для поддержки службы моментальных снимков, от приложения ожидается поддержка службы и в операциях восстановления данных. Приложение выдает некоторые данные (например, какие файлы необходимо копировать, а также методологию резервного копирования и восстановления) при запросе резервного копирования. От приложения также ожидается обработка этих данных, когда потребуется операция восстановления.

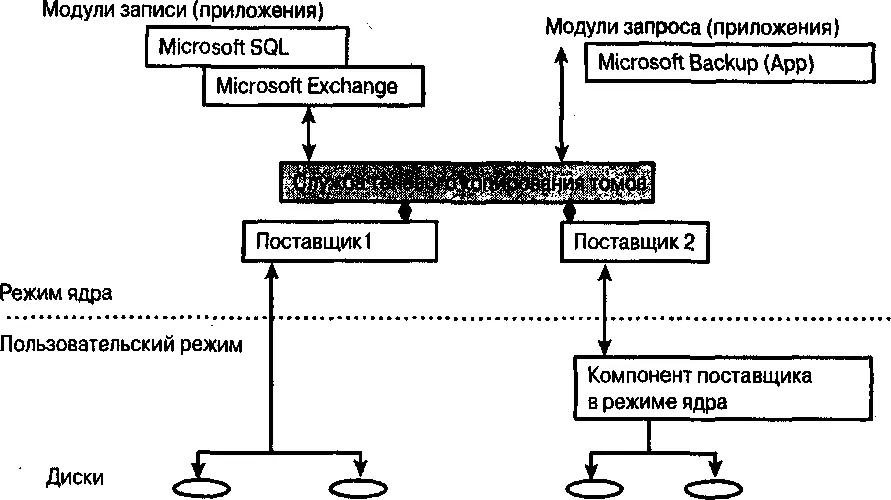

Рис. 5.8.Архитектура теневого копирования томов

Резервное копирование и восстановление данных, реализованное в операционных системах Windows, не всегда работает со стопроцентной надежностью. Новая служба моментальных снимков позволяет достичь максимальной надежности, поддерживая более сложные сценарии, которые до этого момента были недоступны в Windows.

Архитектура теневого копирования томов в Windows ХР и Windows Server 2003 включает в себя четыре типа модулей (рис. 5.8).

Модули записи.

Модули запроса.

Служба теневого копирования томов.

Поставщики.

Эти модули подробно рассматриваются в разделах 5.6.1–5.6.4.

В контексте различных модулей, формирующих службу моментальных снимков, второй поставщик моментальных снимков снабжен компонентом для режима ядра, который отсутствует у первого поставщика. Служба поставщика моментальных снимков на рис. 5.8 выделена серым цветом, что подчеркивает предоставление компанией Microsoft функции, которую остальные поставщики программного обеспечения не пожелали предоставлять в виде службы. Кроме того, Microsoft предлагает и другие компоненты, но их функциональность ограничена определенным приложением или набором опреде-
