В разделах 4.4.1–4.4.3 рассматриваются различные топологии подключения устройств, которые формируют сеть хранения данных на базе Fibre Channel. Топологии «точка-точка» (point to point), кольцо с разделяемым доступом (arbitrated loop) и коммутируемая связная архитектура (switched fabric) перечислены в порядке возрастания их сложности.

Технология Fibre Channel поддерживает подключение по топологии «точка-точка». В этом случае сервер обычно подключается к выделенной подсистеме хранения, причем данные не используются совместно. На рис. 4.1 показана сеть, построенная на основе этой топологии.

Для реализации топологии «точка-точка», как минимум, необходим сервер, адаптер Fibre Channel ( адаптер шины) и устройство хранения (например, жесткий диск или накопитель на магнитной ленте), оснащенное интерфейсом Fibre Channel.

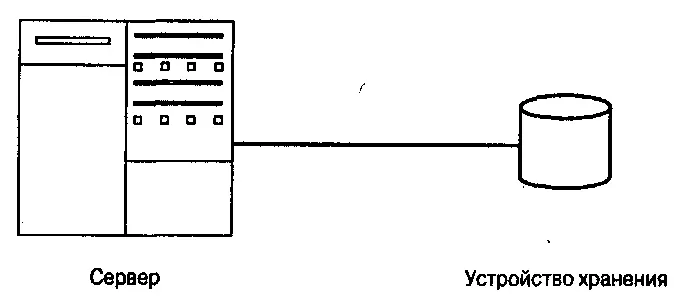

Рис. 4.1. Топология «точка-точка»

Кольцо – это схема логического подключения устройств, при котором данные передаются по логически замкнутому контуру. В кольце с разделением доступа (arbitrated loop) протокол описывает порядок, в котором узел получает разрешение на передачу данных. Кольцо Fibre Channel с разделением доступа (Fibre Channel arbitrated loop – FC-AL) может быть реализовано на базе различных устройств хранения (жестких дисков, накопителей на магнитной ленте), серверов, адаптеров шины и устройств для их подключения. В качестве устройств подключения могут выступать концентраторы или коммутаторы Fibre Channel (см. раздел 4.7.4). На данный момент достаточно указать, что устройства подключения играют важную роль в организации инфраструктуры кольца, в его работе и управлении им.

На рис. 4.2 показан пример кольца Fibre Channel с разделением доступа. Конфигурация аналогична физической звезде и логическому кольцу, используемым в локальных сетях на базе технологии Token Ring. Кроме того, как и в сетях Token Ring, данные перемещаются по кольцу в одном направлении. Но, в отличие от Token Ring, устройство может запросить право на передачу данных, а не ждать получения пустого маркера от коммутатора.

Команды Fibre Channel поддерживают согласование и доступ к кольцу для передачи данных. Кроме того, предоставляются команды для назначения адресов портов кольца с разделением доступа (arbitrated-lo, op port addresses – AL-PA) различным узлам кольца. Каждый узел в управляемом кольце Fibre Channel имеет контур для собственного отключения от кольца и сохранения непрерывности кольца в случае ошибки.

Кольца Fibre Channel с разделением доступа могут адресовать до 127 портов, в частности типа NL (дополнительная информация приводится в разделе 4.5), что обусловлено методом указания адреса AL-PA. Один из этих портов зарезервирован для подключения к коммутатору связной архитектуры (см. раздел 4.7.4.3). Остальные 126 портов доступны для предоставления узлам. Практика показывает, что типичные кольца с разделением доступа содержат до 12 узлов, а после подключения 50 узлов производительность падает до такой степени, что имеет смысл перейти на коммутатор связной архитектуры. Кольца с разделяемым доступом позволяют использовать все преимущества Fibre Channel при значительно меньших денежных затратах. Однако стоимость коммутаторов Fibre Channel стремительно снижается, поэтому применение коммутируемых связных архитектур становится все более предпочтительным.

В разделах 4.4.2.1–4.4.2.3 описываются важные концепции, связанные с кольцом Fibre Channel с разделяемым доступом: инициализация кольца, управление кольцом и различные типы колец (закрытые и открытые кольца).

Протокол инициализации кольца Fibre Channel обладает четко определенной структурой. Инициализация выполняется в таких случаях:

при первой установке и запуске кольца;

при подключении нового устройства;

при отключении или перезапуске существующего устройства.

Кольца инициализируются с помощью специальных управляющих кадров. В процессе инициализации выполняются описанные ниже действия.

На время до следующей инициализации выбирается хозяин кольца (loop master). Одной из наиболее важных задач хозяина кольца является назначение адресов различным портам в кольце.
