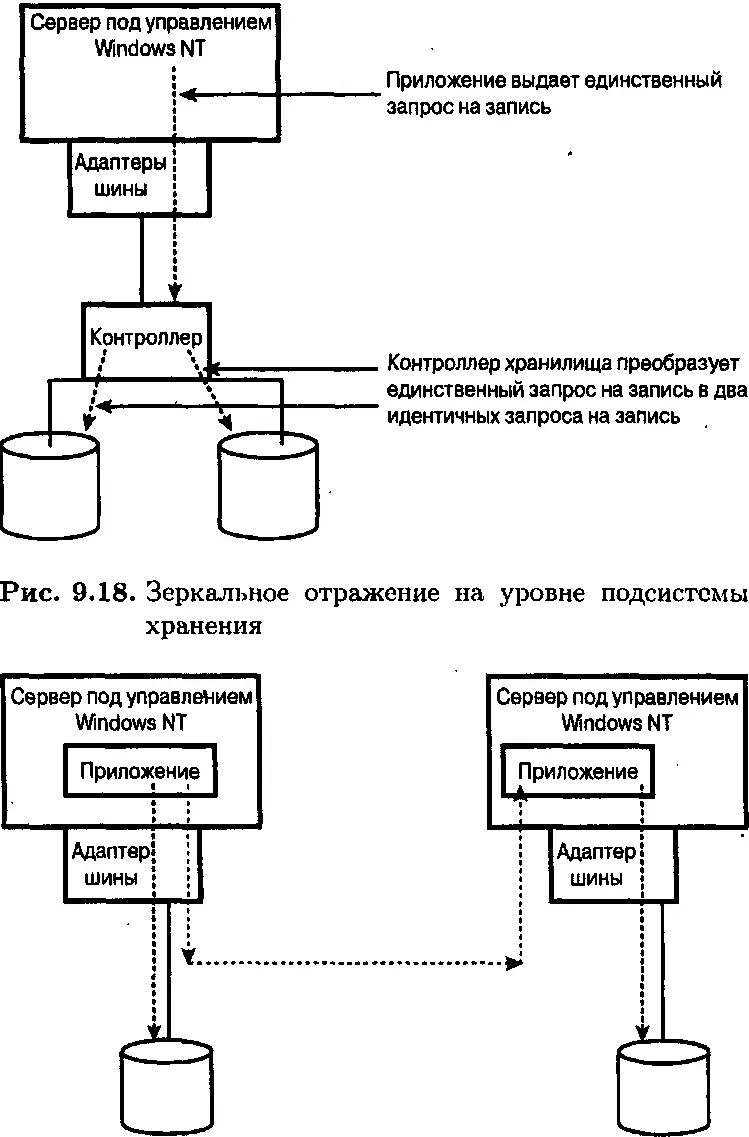

Рис. 9.19.Удаленное зеркальное отражение с помощью средств обеих точек репликации

Репликация может выполняться на уровне блоков дисков (другими словами, уровнем ниже файловой системы) или средствами драйвера фильтрации файловой системы, который может реплицировать файлы и каталоги.

Существует синхронная и асинхронная репликация. При синхронной репликации операция записи выполняется на обоих узлах (на источнике и вторичном узле, на который выполняется репликация), при этом от обоих серве-

ров получается подтверждение об успешной записи. Таким образом, страдает производительность приложений. При асинхронной репликации запрос записи на удаленный узел размещается в очереди, а запрос записи на локальный узел выдается сразу после возврата управления приложению, благодаря чему операции записи проводятся асинхронно.

Синхронная репликация выполняет синхронизацию данных за счет производительности приложения. Асинхронная репликация позволяет повысить производительность приложения за счет временной рассинхронизации данных на двух дисках. Как только данные поступают и записываются на удаленный диск, зеркальные диски вновь становятся синхронизированными. И синхронный и асинхронный метод репликации сохраняет порядок операций записи на устройство хранения.

Независимые производители программного обеспечения разработали несколько систем, обеспечивающих отказоустойчивость в среде Windows NT средствами репликации. Обратите внимание, что некоторые из этих систем автоматически выбирают синхронную или асинхронную репликацию. Работа начинается с синхронной репликации, но если на удаленной системе возникает ошибка, том отмечается как несинхронизированный и система переключается на асинхронную модель репликации.

В разделах 9.4.1–9.4.3 рассматриваются популярные программы репликации, доступные в продаже. Следует отметить, что представленные сведения не являются рекомендацией. В данном случае программы выбирались на основе двух характеристик.

Доступность сведений о программе.

Поддержка программами необходимых возможностей.

Один из независимых производителей программного обеспечения – компания VERITAS – специализируется на хранилищах данных, их управлении и технологиях по восстановлению данных для разных платформ, включая Windows NT.

Программа Volume Replicator выполняет репликацию томов и работает с данными из блоков дисков. При этом между драйвером файловой системы и драйвером класса диска уже помещен драйвер фильтрации – VERITAS Volume Manager. Новый драйвер фильтрации подключается к этому драйверу диспетчера томов и перенаправляет запросы на удаленный том.

Программа Storage Replicator выполняет репликацию данных из файлов, а не из блоков дисков. Как показано на рис. 9.20, драйвер фильтрации файловой системы расположен над файловой системой. Программа Storage Repli-

Рис. 9.20. Архитектура программ Volume Replicator и Storage Replicator компании VERITAS

cator сохраняет порядок записываемых данных. Операционная система Windows NT может находиться как на первичном, так и на вторичном узле, т.е. Windows может выступать в роли как источника (генерирующего данные для репликации), так и точки назначения (получающей данные репликации от другой системы, поддерживающей работу Storage Replicator). При внесении в конфигурацию определенных изменений для обеспечения корректной работы программы Storage Replicator необходимо перезапустить соответствующие системы службы. Для Volume Replicator перезагрузка не требуется. На рис. 9.20 показана архитектура продуктов Volume Replicator и Storage Replicator.

Как Volume Replicator, так и Storage Replicator используют интерфейсную библиотеку TDI (Transport Driver Interface) для отправки и приема данных. Программа Storage Replicator представляет собой драйвер фильтрации файловой системы, расположенный над самой файловой системой. В то же время Volume Replicator – это драйвер фильтрации диска (а не файловой системы). На рис. 9.20 демонстрируется, что TDI – подключаемая библиотека, а не отдельный драйвер.

Программа RepliStor, разработанная компанией LEGATO (после приобретения компании Octopus), предназначена для синхронной репликации данных на уровне файлов и каталогов. Программа пытается копировать файлы (и синхронизировать их) для сохранения производительности и обеспечения отказоустойчивости. Кроме того, предоставляется возможность репликации разделов системного реестра.
