Наик Дайлип - Серверные технологии хранения данных в среде Windows® 2000 Windows® Server 2003

Протокол SNMP (Simple Network Management Protocol) представляет собой стабильную технологию управления, имеющую свои преимущества и недостатки. Он обеспечивает эффективный мониторинг систем, однако не подходит для моделирования взаимоотношений между ними и предоставления активных методов управления хранилищами.

Учитывая необходимость в разработке новой парадигмы управления хранилищами, в 1996 году появился промышленный стандарт WBEM (Web- Based Enterprise Management). Разработка стандарта Проводилась под наблюдением группы DMTF (Distributed Management Task Force, ранее известной как Desktop Management Task Force). В стандарте WBEM определена общая информационная модель (CIM), которая включает в себя, такие уже существующие стандарты, как SNMP и DMI (Desktop Management Interface).

Общая информационная модель относится не только к подсистеме хранения в целом, но к сетям и персональным компьютерам в частности, а также к моделированию внешних и внутренних взаимоотношений между структурными элементами, например между устройствами хранения и компьютерами. В модели CIM определена последовательность схем для реализации управленческой информации и взаимоотношений между компонентами. В следующем списке представлен набор схем CIM, определенных рабочей группой DMTF:

базовая CIM;

CIM приложений;

CIM сети;

CIM QoS сети;

CIM пользователей;

CIM систем хранения данных.

Стоит отметить, что рабочая группа DMTF определила CIM в качестве модели, а не конкретной реализации. Для того чтобы сделать CIM более привлекательной и обеспечить межплатформенную совместимость в гетерогенном окружении, рабочая группа DMTFразработала метод, с помощью которого гетерогенные системы могут обмениваться управляющей информацией по протоколу HTTP, применяя для хранения этих данных документы XML.

Модель CIM все еще развивается и, без сомнений, приобретет большую популярность в ближайшем будущем, особенно после недавних демонстраций некоторыми поставщиками на конференции Storage Networking World в марте 2002 года. Основная проблема реализации CIM состоит в том, что поставщикам приложений управления и аппаратных систем приходится действовать методом проб и ошибок. Поставщики аппаратного обеспечения не имеют ясного представления о том, какой инструментарий должен быть разработан, а поставщики приложений управления не знают, каких классов и инструментария стоит ожидать, чтобы все возможности были доступны постоянно, а не только в отдельных случаях (в зависимости от производителя), Тем не менее через некоторое время эта проблем будет решена.

Как уже отмечалось, модель CIM определена в рабочей группе DMTF и принята к использованию ассоциацией SNIA. Интерфейс WMI представляет собой реализацию модели CIM от Microsoft. Другими словами, WMI – это «CIM для Windows».

Интерфейс WMI был разработан для режима ядра и пользовательского режима. Операционная система Windows NT 4.0 SP6 поставлялась с интерфейсом WMI только для пользовательского режима. В Windows 2000, Windows ХР и Windows Server 2003 интерфейс WMI реализован как в режиме ядра, так и в пользовательском режиме.

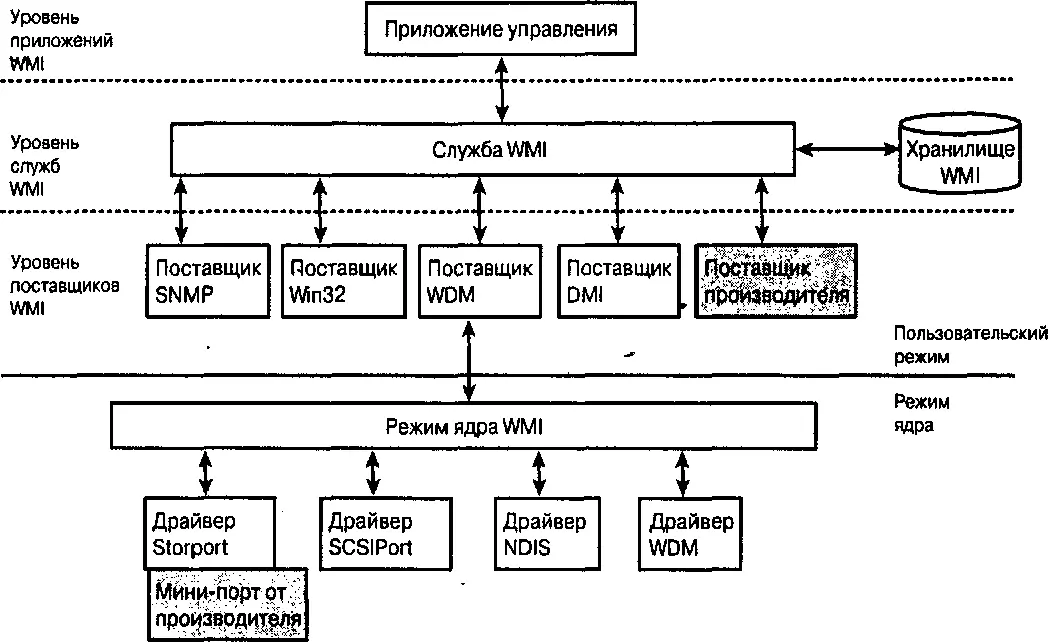

Интерфейс WMI имеет трехуровневую архитектуру (рис. 7.1).

Уровень приложений WMI.

Уровень служб WMI.

Уровень поставщиков WMI.

На самом верху находится уровень приложений WMI. Приложения WMI обычно используются для управления системой. Независимые поставщики программного обеспечения создают приложения управления с помощью интерфейса, предоставляемого службой WMI, или с помощью интерфейса сценариев, который размещен уровнем выше службы WMI. Несколько приложений WMI могут сосуществовать на одном и том же компьютере.

Далее следует уровень службы WMI, который включает в себя единственный компонент – собственно службу WMI. Эта служба поставляется в составе Windows NT и представляет собой реализацию схемы, основанной на модели CIM. Иногда службу WMI называют объектным диспетчером CIM, или

Рис. 7.1. Архитектура WMI

CIMOM (CIM Object Manager). Служба WMI предоставляет единый интерфейс для приложений управления. Источник информации и тип приложения управления не имеют значения. Другими словами, служба WMI осуществляет операции мультиплексирования и демультиплексирования запросов между приложениями и различными поставщиками. Кроме того, служба предоставляет интерфейс сценариев WMI, который позволяет с помощью любого языка сценариев, поддерживаемого интерфейсом Windows Scripting Host (Visual Basic, JScript, VBScript), получать доступ к объектам службы WMI.
