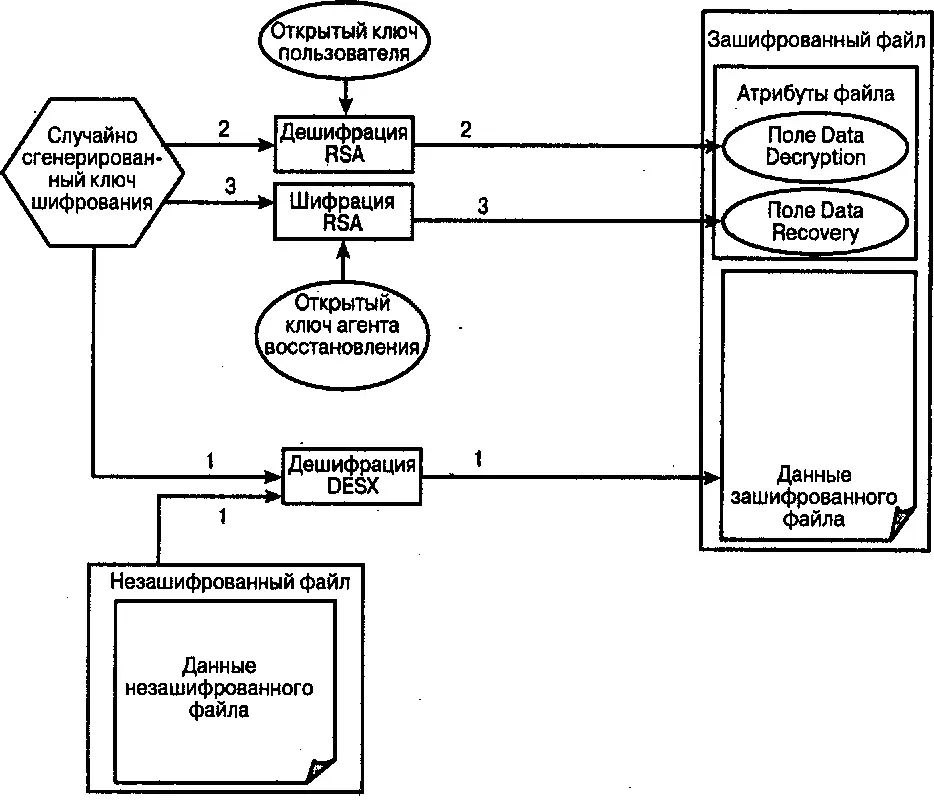

Рис. 6.8.Схема шифрации файлов в EFS7

При чтении файла считывается содержимое поля Data Decryptionи дешифруется закрытым ключом пользователя (первый этап на рис. 6.9) для получения 128-разрядного ключа, необходимого для дешифрации данных файла. После этого данные дешифруются с помощью 128-разрядного ключа (второй этап). На рис. 6.9 приведен необязательный третий этап, на котором восстанавливается 128-разрядный ключ шифрации/дешифрации. Для этого проводится дешифрация поля Data Recovery(а не поля Data Decryption).

На рис. 6.10 показана архитектура EFS. Драйвер EFS – это драйвер фильтрации файловой системы, который расположен уровнем выше NTFS. (Шиф-

7Фактически стандартом асимметричного шифрований ключа является технология RSA, а стандартом симметричного шифрования – DESX. Более подробная информация представлена на Web-узле по адресу: http://viwv. raasecurity.com/rsalab8/faq/3-l-l . html.

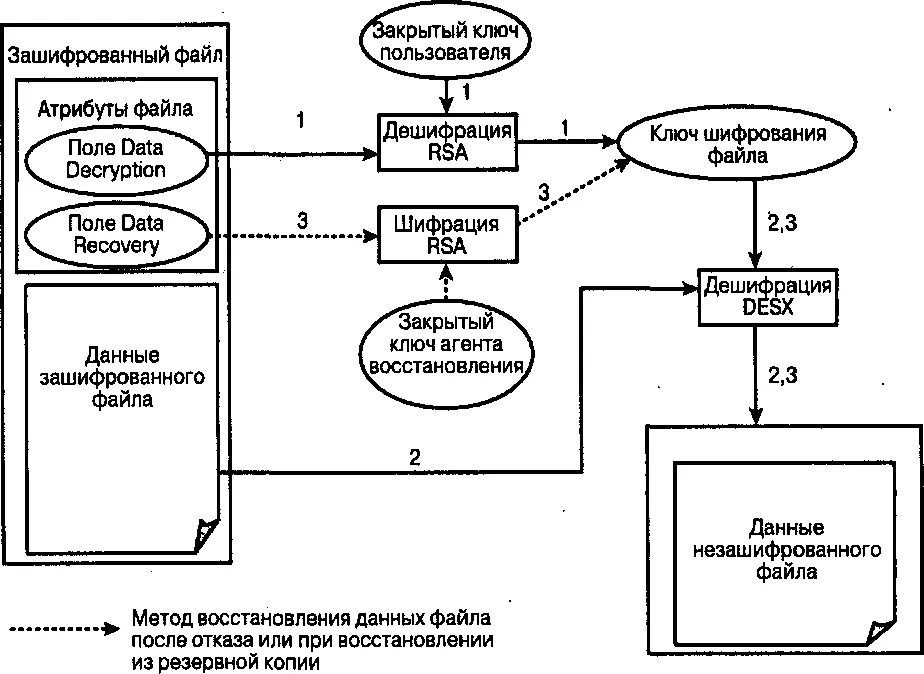

Рис.6.9. Схема дешифрации файлов в EFS

рованная файловая система не поддерживается другими файловыми системами, включая FAT.) Драйвер обрабатывает рабочие вызовы, которые называются FSRTL (File System Run-Time Library) и используются для чтения, записи и открытия/закрытия зашифрованных файлов. Эти вызовы применяют средства NTFS для чтения или записи метаданных, относящихся к шифрованию, например полей Data Decryptionи Data Encryption.

Служба EFS обеспечивает работоспособность функций шифрации/де- шифрации и генерацию шифрованных ключей с помощью инфраструктуры API шифрования, входящей в Windows NT. Служба EFS взаимодействует с драйвером EFS с помощью локальных вызовов процедур (LPC), предоставляемых операционной системой.

В отличие от Windows Server 2003, операционная система Windows 2000 не поддерживает использование шифрованного файла несколькими пользователями. Тем не менее симметричный ключ можно зашифровать несколько раз открытыми ключами нескольких пользователей.

Программный доступ к шифрованным файлам обеспечивается функциями API EncryptFileи Decrypt File.

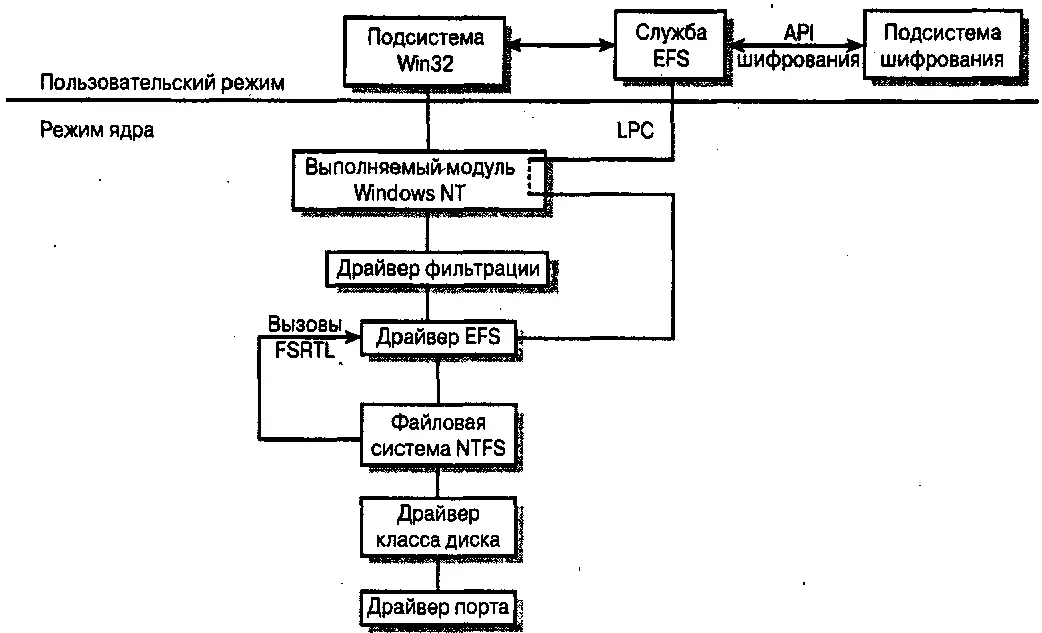

Рис. 6.10. Архитектура EFS

Файловая система NTFS поддерживает два типа ссылок: модифицируемые (soft) и закрепленные (hard). Обратите внимание, что в Windows Server 2003 закрепленные ссылки поддерживаются только для файлов, а модифицируемые – только для каталогов. Модифицируемые ссылки реализуются с помощью точек повторной обработки (reparse points). Эта технология рассматривается в разделе 6.5.22.

Закрепленные ссылки позволяют одному файлу иметь несколько имен путей. Использование таких ссылок возможно только для файлов и не поддерживается для каталогов. Закрепленные ссылки могут применяться, например, в нескольких компилируемых проектах, где изменения в ряде файлов заголовков должны отражаться во всех проектах одновременно. Альтернативой закрепленным ссылкам может служить использование нескольких копий файла. Закрепленные ссылки реализуются с помощью одной записи MFT, в которой размещено несколько атрибутов с именем файла. Вызов CreateHardLink из Win32 API позволяет создать закрепленные ссылки и в качестве параметров принимает путь к существующему файлу и имя еще не существующего файла.

Закрепленные ссылки поддерживаются в NTFS еще со времен Windows NT 3. x, так как требовались для подсистемы POSIX. Последним изменением стало предоставление открытого доступа к API для создания и удаления закрепленных ссылок. Файлы удаляются после удаления последнего имени, связанного с этим файлом. Другими словами, если файл имеет две закрепленные ссылки, а именно linkl . docи link2 . doc,удаление linkl . docне приведет к удалению link2 . doc.

Это относительно новая функция NTFS и-подсистемы ввода-вывода Windows NT. Точки повторной обработки представляют способ реализации следующих функций:

точки монтирования томов;

точки соединения каталогов;

хранилище SIS (Single Instance Storage);

удаленное хранилище (HSM).

В этом разделе подробно рассматривается архитектура точек повторной обработки. В разделах 6.5.22.1–6.5.22.4 описываются методы применения точек повторной обработки, показанных ранее.
