Родерик Смит - Сетевые средства Linux

В Internet на пути от одного компьютера к другому может находиться большое число маршрутизаторов, но каждый компьютер должен знать адрес лишь одного маршрутизатора. Получив пакет, который должен быть передан по определенному адресу, маршрутизатор определяет адрес следующего маршрутизатора; этот процесс повторяется до тех пор, пока пакет не прибудет по назначению.

Таблица маршрутизации содержит набор записей, которые определяют, как должны обрабатываться пакеты, в зависимости от адреса их назначения. Когда программа передает пакет, предназначенный для передачи ядру, последнее сравнивает адрес назначения с адресами или диапазонами адресов, указанными в записях таблицы, начиная с наиболее конкретных адресов, т.е. с диапазона, определяющего сеть наименьшего размера. Если адрес назначения пакета соответствует очередному адресу или диапазону, для передачи пакета используется правило, указанное в таблице маршрутизации, в противном случае сравнение продолжается. Самое универсальное из правил носит название маршрута по умолчанию, оно определяет любой адрес Internet. Маршрут по умолчанию обычно направляет пакет через шлюз локальной сети.

Для чтобы лучше понять, как используется таблица маршрутизации, рассмотрим пример такой таблицы. На рис. 2.2 показана таблица маршрутизации, которая отображается в результате выполнения команды route -n(более подробно команда route будет рассмотрена в следующем разделе). Записи таблицы, изображенной на рисунке, упорядочены так, что в начале расположены записи, определяющие наиболее конкретные правила обработки, а в конце таблицы находятся наиболее универсальные правила. В первой записи указан адрес назначения 255.255.255.255, т. е. широковещательный адрес. Широковещательные пакеты передаются через интерфейс eth0, при этом шлюз не используется. В последующих двух записях содержатся адреса назначения 10.92.68.0 и 192.168.1.0, которые представляют собой адреса локальных сетей; им соответствует маска подсети 255.255.255.0, которая указана в столбце Genmask. Эти две записи направляют трафик соответственно через интерфейсы eth1и eth0. Если компьютер содержит только один сетевой интерфейс, в таблице маршрутизации будет указана лишь одна подобная запись. Четвертая запись соответствует интерфейсу обратной петли (в некоторых разновидностях Linux, например в системе Debian, при выводе таблицы маршрутизации этот маршрут не отображается, но он учитывается при обработке пакетов). Обратите внимание, что этот интерфейс имеет имя lo(оно содержится в столбце Ifасетаблицы). Последняя запись, в которой указан адрес назначения 0.0.0.0, определяет маршрут по умолчанию. Этот адрес вместе с маской подсети 0.0.0.0 соответствует любому адресу, при сравнении которого с адресами, указанными в предыдущих правилах, был получен отрицательный результат. В этом случае трафик направляется через интерфейс eth1. Маршрут по умолчанию — единственный маршрут в таблице, для которого был указан шлюз (в данном случае 10.92.68.1).

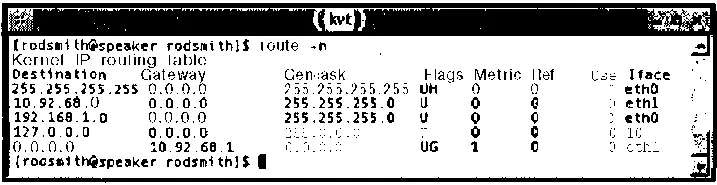

Рис. 2.2. Для того чтобы определить маршрут пакета, надо сравнить его адрес назначения с адресом, указанным в столбце Destination, и учесть при этом маску подсети, значение которой отображается в столбце Genmask

При активизации интерфейса с помощью ifconfigэта утилита автоматически включает в таблицу маршрутизации запись, соответствующую активизированному интерфейсу. Эта запись определяет маршрут к сети, которая подключена через данный интерфейс. Сценарий, выполняющихся при загрузке Linux, добавляет в таблицу запись для интерфейса обратной петли. Запись, соответствующая широковещательному маршруту, не обязательна, но используется некоторыми утилитами. Во многих случаях единственной записью, которую приходится создавать вручную, остается маршрут по умолчанию.

Если утилита routeвызывается без параметров, она отображает текущее содержимое таблицы маршрутизации. Такой же результат будет получен при указании некоторых опций (например, опции -n, которая указывает на то, что при выводе содержимого таблицы вместо доменных имен должны отображаться числовые IP-адреса). Однако в основном routeпредназначена для добавления, удаления и изменения записей о маршрутах. Синтаксис routeимеет следующий вид:
