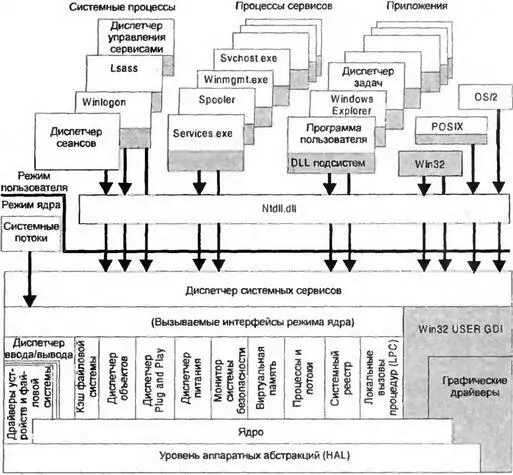

Рис. 8.3. Архитектура систем из семейства Windows NT

Ядро , на котором, как на фундаменте, держатся все вышеупомянутые компоненты, представляет собой просто совокупность низкоуровневых функций, сосредоточенных в NTOSKRNL.EXE. Ниже находится только уровень аппаратных абстракций (Hardware Abstraction Level, HAL). Когда-то у Microsoft была идея разделить ядро на системно-зависимую и системно-независимую части, чтобы упростить перенос Windows на другие платформы. Однако уже во времена Windows NT 4 все перемешалось, и большая часть системно-зависимых функций попала в NTOSKRNL.EXE. На сегодняшний день ситуация такова, что HAL медленно, но неотвратимо умирает. В нем осталось небольшое количество действительно низкоуровневых функций, непосредственно взаимодействующих с оборудованием, например, с портами и с DMA. Но в ядре Linux/BSD есть свои функции для работы с DMA, так что тащить за собой HAL нам совершенно необязательно, тем более что драйверы взаимодействуют с DMA не напрямую, а через диспетчер Plug and Play , который находится в NTOSKRNL.EXE.

Что же касается портов ввода-вывода, то, например, дизассемблированный текст функции READ_PORT_UCHAR, читающий из данного порта беззнаковый байт, выглядит, как показано в листинге 8.1.

Листинг 8.1. Дизассемблированный листинг функции READ_PORT_UCHAR , выдернутой из HAL

.text:80015A2C

.text:80015А2С public READ_PORT_UCHAR

.text:80015A2C READ_PORT_UCHAR proc near

; CODE XREF: HalGetEnvironmentVariable+2C↑p

.text:80015A2C ; HalSetEnvironmentVariable+3D↑p

.text:80015A2C

.text:80015A2C arg_0 = dword ptr 4

.text:80015A2C

.text:80015A2C xor eax, eax

.text:80015A2E mov edx, [esp+arg_0]

.text:80015A32 in al, dx

.text:80015A33 retn 4

.text:80015A33 READ_PORT_UCHAR endp

Иначе говоря, если заставить NTOSKRNL.EXE работать в чужеродной среде Linux или BSD, мы получим возможность запускать любые драйверы Windows NT без какой-либо доработки их двоичного кода. Это не только упрощает задачу переноса, но и снимает проблему авторских прав. Любой обладатель лицензионной копии Windows (или другой программы) вправе вызывать готовый драйвер откуда угодно без каких бы то ни было разрешений и без выплаты дополнительного вознаграждения, но вот модифицировать двоичный код ему позволят едва ли.

Но мы ведь и не собираемся ничего модифицировать! Мы берем готовый NTOSKRNL.EXE. Работы предстоит не так уж и много. Достаточно просто спроецировать его по адресам, указанным в заголовке РЕ-файла (a NTOSKRNL.EXE это обычный РЕ-файл), и разобраться с таблицей экспорта, используемой драйверами. Короче говоря, мы должны реализовать свой собственный загрузчик РЕ и включить его в загружаемый модуль ядра или в само ядро. Чтобы не мучиться, можно взять готовый загрузчик Wine (Windows Emulator).

Взаимодействие NTOSKRNL.EXE с ядром Linux/BSD будет происходить через код, эмулирующий HAL. Этот код мы будем должны написать сами, однако ничего сложного в этом нет, и объем работы предстоит минимальный, поскольку HAL содержит совсем немного простых функций. Сложнее подружить диспетчер системных вызовов с внешним миром, т.е. с миром Linux/BSD. Основная проблема в том, что интерфейс диспетчера системных вызовов не документирован, и к тому же подвержен постоянным изменениям. В Windows 2000 он один, в Windows XP он уже другой, а потом Microsoft вновь внесет недокументированные изменения, и весь наш труд пойдет насмарку. Поэтому приходится хитрить и тащить за собой не только NTOSKRNL.EXE, но еще и NTDLL.DLL. Некоторые могут спросить: а зачем? Какое отношение NTDLL.DLL имеет к драйверам и ядру? Драйверы его не вызывают, да и сам NTDLL.DLL представляет собой всего лишь набор переходников к NTOSKRNL.EXE.

Дело в том, что по традиции интерфейс NTDLL.DLL худо-бедно документирован. Кроме того, он остается практически неизменным уже на протяжении многих лет, поэтому его смело можно брать за основу. После этого остается "всего лишь" связать NTDLL.DLL с миром Linux/BSD, т.е. написать транслятор запросов к драйверам. Это не так-то просто сделать, поскольку писать придется достаточно много, и работа отнимет не один день, и даже не одну неделю. С учетом отладки потребуется как минимум месяц. Но работа стоит того!

В результате в Linux/BSD наладится нормальная работа с NTFS и некоторыми другими драйверами ввода-вывода. С видеокартами, правда, все значительно сложнее, поскольку они, как и следует из рис. 8.3, взаимодействуют отнюдь не с диспетчером ввода-вывода (который находятся внутри NTOSKRNL.EXE), а с подсистемой Win32. В Windows 2000 она реализована в файле win2k.sys. Как обстоят дела в других системах — точно не знаю, да это и не важно. Драйвер win2k.sys — лишь малая часть того, что ему нужно для работы, и просто так перетащить его в Linux/BSD не получится. За ним неизбежно потянется все его окружение, и написать столько "оберток" будет практически нереально. То есть теоретически-то, конечно, реально, но сколько это потребует времени и сил? Переписать видеодрайвер гораздо проще, не говоря уже о том, что в этом случае он будет намного более производителен. Кстати говоря, компании nVIDIA (рис. 8.4) и ATI (рис. 8.5) в последнее время наладили выпуск драйверов Linux/BSD под наиболее популярные чипсеты, так что проблема снимается сама собой.
