Средства взаимодействия (см. рис. 6.2) в модели OSI делятся на семь уровней:

1. Физический.

2. Канальный.

3. Сетевой.

4. Транспортный.

5. Сеансовый.

6. Представительный.

7. Прикладной.

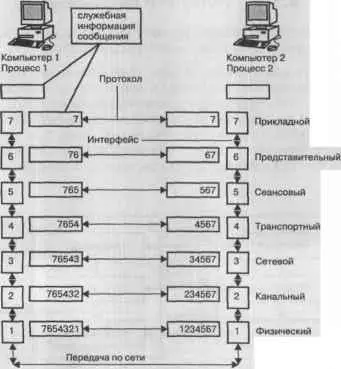

Рис. 6.2. Модель OSI

Благодаря этому задача сетевого взаимодействия разбивается на несколько более мелких задач. Это позволяет при разработке новых способов и инструментов сетевого взаимодействия не создавать их с нуля, а использовать уже готовые решения. Непосредственно друг с другом взаимодействуют только физические уровни. Все остальные уровни напрямую взаимодействуют только с выше- и нижележащими уровнями: пользуются услугами нижележащего и предоставляют услуги вышележащему. Друг с другом такие уровни контактируют косвенным образом, через посредство нижележащих уровней.

В некоторых случаях сетевого взаимодействия физический уровень как таковой отсутствует, при этом его функции выполняет самый низкий из присутствующих уровень.

Из рис. 6.2 видно, что по мере прохождения сообщения через уровни модели OSI к пересылаемым данным добавляется служебная информация, свидетельствующая о прохождении данных через определенный уровень.

Рассмотрим взаимодействие двух компьютеров более подробно на примере файловой службы. Допустим, нам (компьютер 1) нужно записать какую-нибудь информацию в файл на удаленном компьютере 2. Обычное сообщение состоит из заголовка и поля данных. В заголовке содержится различная служебная информация: например, адреса нашего компьютера и компьютера-получателя, имя и расположение файла. В поле данных в нашем случае находится содержимое файла.

Приложение (процесс 1) формирует стандартное сообщение, которое передается прикладному уровню. Точнее, процесс 1 работает на прикладном уровне.

После формирования сообщения прикладной уровень передает его представительному уровню. На этом уровне в заголовок добавляются указания для представительного уровня компьютера-адресата. Потом сообщение передается сеансовому уровню, который добавляет свою информацию и т.д. Процесс вложения одного протокола в другой называется инкапсуляцией .

Когда сообщение поступает на компьютер-адресат, оно принимается физическим уровнем и передается вверх с уровня на уровень. Каждый уровень анализирует содержимое заголовка своего уровня, выполняет содержащиеся в нем указания, затем удаляет относящуюся к себе информацию из заголовка и передает сообщение далее вышележащему уровню. Этот процесс называется декапсуляцией . Далее мы рассмотрим каждый из уровней взаимодействия отдельно.

Физический уровень передает биты по физическим каналам связи, например, коаксиальному кабелю или витой паре. На этом уровне определяются характеристики электрических сигналов, которые передают дискретную информацию, например: тип кодирования, скорость передачи сигналов. К этому уровню также относятся характеристики физических сред передачи данных: полоса пропускания, волновое сопротивление, помехозащищенность.

Функции физического уровня реализуются сетевым адаптером или последовательным портом. Примером протокола физического уровня может послужить спецификация 100Base-TX (технология Ethernet).

Канальный уровень отвечает за передачу данных между узлами в рамках одной локальной сети. Узлом будем считать любое устройство, подключенное к сети.

Этот уровень выполняет адресацию по физическим адресам (MAC-адресам), «вшитым» в сетевые адаптеры предприятием-изготовителем. Каждый сетевой адаптер имеет свой уникальный MAC-адрес.

Канальный уровень переводит поступившую с верхнего уровня информацию в биты, которые потом будут переданы физическим уровнем по сети. Он разбивает пересылаемую информацию на фрагменты данных — кадры ( frames ).

На этом уровне открытые системы обмениваются именно кадрами. Процесс пересылки выглядит примерно так: канальный уровень отправляет кадр физическому уровню, который отправляет кадр в сеть. Этот кадр получает каждый узел сети и проверяет, соответствует ли адрес пункта назначения адресу данного узла. Если адреса совпадают, канальный уровень принимает кадр и передает наверх вышележащим уровням. Если же адреса не совпадают, то он просто игнорирует кадр.
