Андрей Робачевский - Операционная система UNIX

Рис. 3.5. Селектор сегмента

Если бит TIравен 0, то селектор указывает на GDT, в противном случае используется LDT. Поле RPLзадает уровень привилегий сегмента и является одним из механизмов обеспечения защиты сегментов. Например, если процесс, находясь в режиме задачи, попытается обратиться к сегменту, принадлежащему ядру, процессор сгенерирует особую ситуацию, в ответ на это ядро отправит процессу сигнал SIGSEGV.

Каждая запись LDT или GDT является дескриптором сегмента. Определено несколько типов дескрипторов, используемых для сегментов кода, данных и стека, а также ряд дескрипторов, с помощью которых обеспечивается многозадачность и передача управления от непривилегированной задачи, например, процесса в режиме задачи, к привилегированной задаче, например, ядру. Дескрипторы, используемые в последнем случае, называются шлюзами .

Дескрипторы сегментов (кода, данных, стека) имеют несколько полей:

Комбинация селектора и смещения образует логический адрес. Блок управления памятью процессора использует селектор для определения соответствующего ему дескриптора. Складывая базовый адрес сегмента, хранящийся в дескрипторе, со смещением, процессор создает линейный адрес (рис. 3.6).

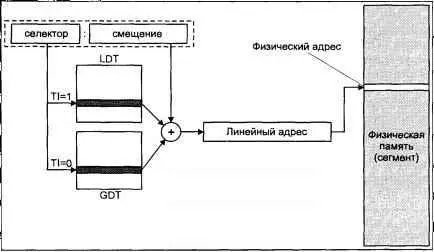

Рис. 3.6. Трансляция адреса с использованием механизма сегментации

Если страничный механизм не используется, полученный линейный адрес является физическим, используемым для непосредственного доступа к оперативной памяти. Однако реализация виртуальной памяти, основанная только на сегментах, не обладает достаточной гибкостью и не используется в современных версиях UNIX. Управление памятью в большинстве систем основано на страничном механизме. Сегменты используются ядром для размещения кода, данных и стека процесса, причем каждый из них имеет нулевой базовый адрес и предел — 3 Гбайт, т.е. всю адресуемую виртуальную память за вычетом 1 Гбайт, занимаемых ядром системы. Распределение виртуального адресного пространства между ядром и процессами рассмотрено в разделе "Адресное пространство процесса".
