Андрей Робачевский - Операционная система UNIX

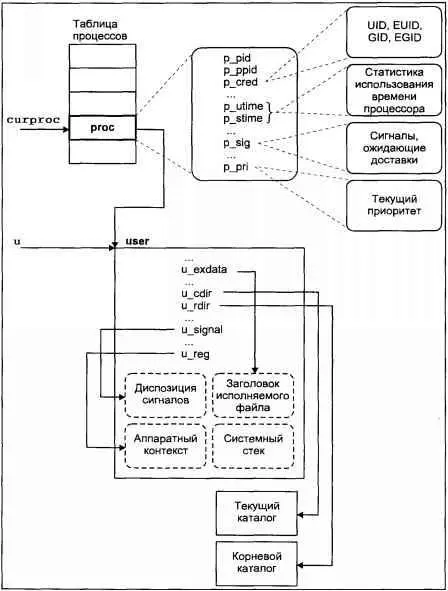

Рис. 3.2. Основные структуры данных процесса

В u-area хранятся данные, которые используются многими подсистемами ядра и не только для управления процессом. В частности, там содержится информация об открытых файловых дескрипторах, диспозиция сигналов, статистика выполнения процесса, а также сохраненные значения регистров, когда выполнение процесса приостановлено. Очевидно, что процесс не должен иметь возможности модифицировать эти данные произвольным образом, поэтому u-area защищена от доступа в режиме задачи.

Как видно из рис. 3.2, u-area также содержит стек фиксированного размера, — системный стек или стек ядра (kernel stack). При выполнении процесса в режиме ядра операционная система использует этот стек, а не обычный стек процесса.

Жизненный цикл процесса может быть разбит на несколько состояний. Переход процесса из одного состояния в другое происходит в зависимости от наступления тех или иных событий в системе. На рис. 3.3 показаны состояния, в которых процесс может находиться с момента создания до завершения выполнения.

1. Процесс выполняется в режиме задачи. При этом процессором выполняются прикладные инструкции данного процесса.

2. Процесс выполняется в режиме ядра. При этом процессором выполняются системные инструкции ядра операционной системы от имени процесса.

3. Процесс не выполняется, но готов к запуску, как только планировщик выберет его (состояние runnable). Процесс находится в очереди на выполнение и обладает всеми необходимыми ему ресурсами, кроме вычислительных.

4. Процесс находится в состоянии сна (asleep), ожидая недоступного в данный момент ресурса, например завершения операции ввода/вывода.

5. Процесс возвращается из режима ядра в режим задачи, но ядро прерывает его и производит переключение контекста для запуска более высокоприоритетного процесса.

6. Процесс только что создан вызовом fork(2) и находится в переходном состоянии: он существует, но не готов к запуску и не находится в состоянии сна.

7. Процесс выполнил системный вызов exit(2) и перешел в состояние зомби (zombie, defunct). Как такового процесса не существует, но остаются записи, содержащие код возврата и временную статистику его выполнения, доступную для родительского процесса. Это состояние является конечным в жизненном цикле процесса.

Рис. 3.3. Состояния процесса

Необходимо отметить, что не все процессы проходят через все множество состояний, приведенных выше.

Процесс начинает свой жизненный путь с состояния 6, когда родительский процесс выполняет системный вызов fork(2) . После того как создание процесса полностью завершено, процесс завершает "дочернюю часть" вызова fork(2) и переходит в состояние 3 готовности к запуску, ожидая своей очереди на выполнение. Когда планировщик выбирает процесс для выполнения, он переходит в состояние 1 и выполняется в режиме задачи.

Выполнение в режиме задачи завершается в результате системного вызова или прерывания, и процесс переходит режим ядра, в котором выполняется код системного вызова или прерывания. После этого процесс опять может вернуться в режим задачи. Однако во время выполнения системного вызова в режиме ядра процессу может понадобиться недоступный в данный момент ресурс. Для ожидания доступа к такому ресурсу, процесс вызывает функцию ядра sleep()и переходит в состояние сна (4). При этом процесс добровольно освобождает вычислительные ресурсы, которые предоставляются следующему наиболее приоритетному процессу. Когда ресурс становится доступным, ядро "пробуждает процесс", используя функцию wakeup(), помещает его в очередь на выполнение, и процесс переходит в состояние "готов к

При предоставлении процессу вычислительных ресурсов происходит переключение контекста (context switch), в результате которого сохраняется образ, или контекст, текущего процесса, и управление передается новому. Переключение контекста может произойти, например, если процесс перешел в состояние сна, или если в состоянии готовности к запуску находится процесс с более высоким приоритетом, чем текущий. В последнем случае ядро не может немедленно прервать текущий процесс и произвести переключение контекста. Дело в том, что переключению контекста при выполнении в режиме ядра может привести к нарушению целостности самой системы. Поэтому переключение контекста откладывается до момента перехода процесса из режима ядра в режим задачи, когда все системные операции завершены, и структуры данных ядра находятся в нормальном состоянии.
