Андрей Робачевский - Операционная система UNIX

}

}

Подобным образом реализовано большинство функций TLI. Заметим, что в конкретном случае использования транспортного протокола TCP прием и передача данных осуществляются в виде потока, не содержащего каких-либо логических записей. В этом случае не требуется формирование примитивов типа T_DATA_REQи T_DATA_IND. В то же время, для передачи и получения экстренных данных будут использованы примитивы T_EXDATA_REQи T_EXDATA_IND. При использовании протокола UDP все данные будут передаваться с помощью примитивов T_UNITDATA_REQи T_UNITDATA_IND.

Описанная реализация программного интерфейса TLI имеет один существенный недостаток — операции функций не являются атомарными. Другими словами, выполнение функции t_connect(3N) может быть прервано другими процессами, которые могут также связываться с удаленным узлом. Это возможно, поскольку выполнение значительной части операций происходит в режиме задачи. Если для функции t_connect(3N) нарушение атомарности допустимо, то ряд функций, таких, например, как связывание ( t_bind(3N) ), получение информации ( t_open(3N) , t_getinfo(3N) ) и установка или получение опций протокола ( t_optmgmt(3N) ) должны быть защищены от возможного нарушения целостности данных по причине прерывания операции. Единственным способом гарантировать атомарность является перевод выполнения критических участков (например, между отправлением примитива и получением подтверждения от поставщика транспортных услуг) в режим ядра. Для этого подсистема STREAMS предлагает механизм обмена управляющими командами с помощью вызова ioctl(2) .

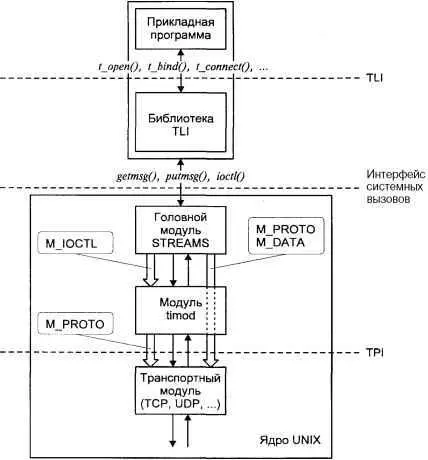

Однако с помощью ioctl(2) , как было показано в разделе "Подсистема STREAMS" главы 5, можно формировать лишь сообщения типа M_IOCTL. Для преобразования этих сообщений в примитивы TPI служит дополнительный модуль timod(7M) , встраиваемый в поток между головным и транспортным модулями. На рис. 6.33 показано местоположение модуля timod(7M) и схематически отображены его функции.

Рис. 6.33. Архитектура доступа к транспортным услугам

Для всех сообщений STREAMS, за исключением сообщений M_IOCTL, которые генерируются головным модулем в ответ на системный вызов ioctl(fd, I_STR, ...), модуль timod(7M) является прозрачным, т.е. он просто передает эти сообщения следующему модулю вниз по потоку без какой-либо обработки. Несколько сообщений M_IOCTLобрабатываются модулем и преобразуются в соответствующие примитивы TPI.

При этом вызов ioctl(2) имеет следующий формат:

#include

struct strioctl my_strioctl

...

strioctl.ic_cmd = cmd;

strioctl.ic_timeout = INFTIM;

strioctl.ic_len = size;

strioctl.ic_dp = (char*)buf;

ioctl(fd, I_STR, &my_strioctl);

При вызове ioctl(2) поле sizeустанавливается равным размеру соответствующего примитива TPI, определенного полем cmdи расположенного в буфере buf. При возврате из функции поле sizeсодержит размер примитива, возвращенного поставщиком транспортных услуг и расположенного в буфере buf.

Модуль timod(7M) служит для обработки следующих команд cmd:

DLPI определяет интерфейс между протоколами уровня канала данных (data link layer) модели OSI, называемыми поставщиками услуг уровня канала данных и протоколами сетевого уровня, называемыми пользователями услуг уровня канала данных. В качестве примера пользователей услуг уровня канала данных можно привести такие протоколы, как IP, IPX или CLNS. С другой стороны, поставщик услуг уровня канала данных непосредственно взаимодействует с различными сетевыми устройствами, обеспечивающими передачу данных по сетям различной архитектуры (например, Ethernet, FDDI или ATM) и использующими различные физические среды передачи.
