Системный вызов putmsg(2) имеет вид:

#include

int putmsg(int fildes, const struct strbuf *ctlptr,

const struct strbuf* dataptr, int flags);

С помощью этого вызова головной модуль формирует сообщение, состоящее из управляющей части M_PROTOи данных, передаваемых в блоках M_DATA. Содержимое сообщения передается с помощью указателей на структуру strbuf— ctlptrдля управляющего блока и dataptrдля блоков данных.

Структура strbufимеет следующий формат:

struct strbuf {

int maxlen;

int len;

void *buf;

}

где maxlenне используется, len— размер передаваемых данных, buf— указатель на буфер.

С помощью аргумента flagsпроцесс может передавать экстренные сообщения, установив флаг RS_HIPRI.

В обоих случаях головной модуль формирует сообщение и с помощью функции canput(9F) проверяет, способен ли следующий вниз по потоку модуль, обеспечивающий механизм управления передачей, принять его. Если canput(9F) возвращает истинный ответ, сообщение передается вниз по потоку с помощью функции putnext(9F) , а управление возвращается процессу. Если canput(9F) возвращает ложный ответ, выполнение процесса блокируется, и он переходит в состояние сна, пока не рассосется образовавшийся затор. Заметим, что возврат системного вызова еще не гарантирует, что данные получены устройством. Возврат из write(2) или putmsg(2) свидетельствует лишь о том, что данные были успешно скопированы в адресное пространство ядра, и в виде сообщения направлены вниз по потоку.

Процесс может получить данные из потока с помощью системных вызовов read(2) и getmsg(2) . Стандартный вызов read(2) позволяет получать только обычные данные без сохранения границ сообщений. [63] С помощью сообщения M_SETOPTS можно дать указания головному модулю обрабатывать сообщения M_PROTO как обычные данные. В этом случае вызов read(2) будет возвращать содержимое как сообщений M_DATA , так и M_PROTO . Однако информация о типе сообщения (данных) и границы сообщений сохранены не будут. В отличие от этого вызова getmsg(2) позволяет получать данные сообщений типов M_DATAи M_PROTO, при этом сохраняются границы сообщений. Например, если полученное сообщение состоит из блока M_PROTOи нескольких блоков M_DATA, вызов getmsg(2) корректно разделит сообщение на две части: управляющую информацию и собственно данные.

Вызов getmsg(2) имеет вид:

#include

int getmsg(int fildes, struct strbuf *ctlptr,

struct strbuf *dataptr, int *flagsp);

С помощью вызова getmsg(2) прикладной процесс может получить сообщение, причем его управляющие и прикладные данные будут помещены в буферы, адресуемые ctlptrи dataptrсоответственно. Так же как и в случае putmsg(2) эти указатели адресуют структуру strbuf, которая отличается только тем, что поле maxlenопределяет максимальный размер буфера, a lenустанавливается равным фактическому числу полученных байтов. По умолчанию getmsg(2) получает первое полученное сообщение, однако с помощью флага RS_HIPRI, установленного в переменной, адресуемой аргументом flagsp, процесс может потребовать получение только экстренных сообщений.

В обоих случаях, если данные находятся в головном модуле, ядро извлекает их из сообщения, копирует в адресное пространство процесса и возвращает управление последнему. Если же в головном модуле отсутствуют сообщения, ожидающие получения, выполнение процесса блокируется, и он переходит в состояние сна до прихода сообщения.

Когда головной модуль получает сообщение, ядро проверяет, ожидает ли его какой-либо процесс. Если такой процесс имеется, ядро пробуждает процесс, копирует данные в пространство задачи и производит возврат из системного вызова. Если ни один из процессов не ожидает получения сообщения, оно буферизуется в очереди чтения головного модуля.

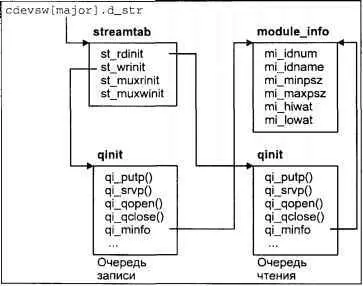

Как и для обычных драйверов устройств, рассмотренных ранее, прежде чем процесс сможет получить доступ к драйверу STREAMS, необходимо встроить драйвер в ядро системы и создать специальный файл устройства — файловый интерфейс доступа. Независимо от того, как именно осуществляется встраивание (статически с перекомпиляцией ядра, или динамически), для этого используются три структуры данных, определенных для любого драйвера или модуля STREAMS: module_info, qinitи streamtab. Связь между ними представлена на рис. 5.21.

Рис. 5.21. Конфигурационные данные драйвера (модуля) STREAMS
