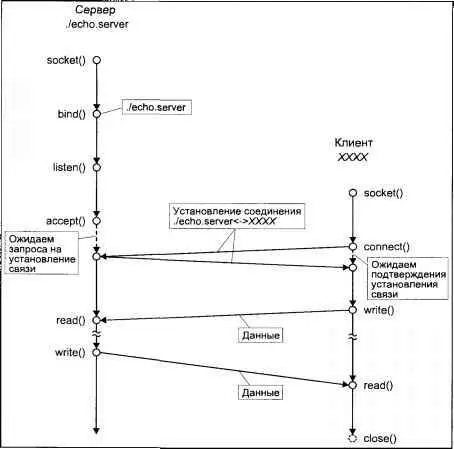

Рис. 3.21. Взаимодействие между процессами при создании виртуального канала (с предварительным установлением соединения)

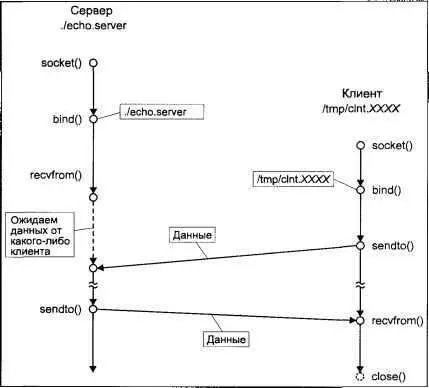

Рис. 3.22. Взаимодействие между процессами, основанное на датаграммах (без предварительного установления соединения)

Как видно из рисунков, фактической передаче данных предшествует начальная фаза связывания (binding) сокета, когда устанавливается дополнительная информация, необходимая для определения коммуникационного узла. Связывание может быть осуществлено с помощью системного вызова bind(2) :

#include

#include

int bind(int sockfd, struct sockaddr *localaddr, int addrlen);

Здесь sockfdявляется дескриптором сокета, полученным при его создании; аргумент localaddrопределяет локальный адрес, с которым необходимо связать сокет; параметр addrlenопределяет размер адреса. Заметим, что речь идет о связывании с локальным адресом, в общем случае определяющим два параметра коммуникационного канала (коммуникационный узел): локальный адрес и локальный процесс.

Как уже обсуждалось, адрес сокета зависит от коммуникационного домена, в рамках которого он определен. В общем случае адрес определяется следующим образом (в файле ):

struct sockaddr {

u_short sa_family;

char sa_data[14];

}

Поле sa_familyопределяет коммуникационный домен (семейство протоколов), a sa_data— содержит собственно адрес, формат которого определен для каждого домена.

Например, для внутреннего домена UNIX адрес выглядит следующим образом (определен в ):

struct sockaddr_un {

short sun_family; /* ==AF_UNIX */

char sun_path[108];

};

Поскольку в данном домене взаимодействующие процессы выполняются под управлением одной операционной системы на одном и том же хосте, коммуникационный узел может быть однозначно определен одним параметром — локальным процессом. В качестве адреса в домене UNIX используются имена файлов.

В отличие от локального межпроцессного взаимодействия, для сетевого обмена данными необходимо указание как локального процесса, так и хоста, на котором выполняется данный процесс. Для домена Internet (семейство протоколов TCP/IP) используется следующий формат адреса (определен в файле ):

struct sockaddr_in {

short sin_ family; /* ==AF_INET */

u_short sin_port;

struct in_addr sin_addr;

char sin_zero[0];

}

Адреса этого домена (IP-адреса) будут рассмотрены подробнее в главе 6. Пока лишь заметим, что адрес хоста представляет собой 32-разрядное целое число sin_addr, а процесс (приложение) адресуется 16-разрядным номером порта sin_port.

На рис. 3.23 показаны рассмотренные форматы адресов сокетов.

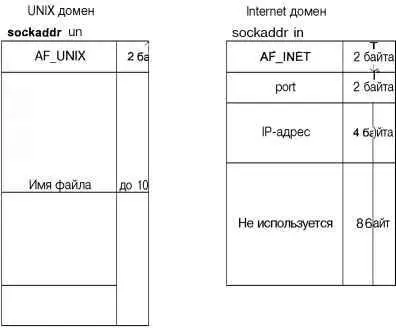

Рис. 3.23. Адреса сокетов

Итак, связывание необходимо для присвоения сокету локального адреса и, таким образом, для определения коммуникационного узла. Можно выделить три случая использования для этого функции bind(2) :

1. Сервер регистрирует свой адрес. Этот адрес должен быть заранее известен клиентам, желающим "общаться" с сервером. Связывание необходимо, прежде чем сервер будет готов к приему запросов от клиентов.

2. При взаимодействии без предварительного установления связи и создания виртуального канала клиент также должен предварительно зарегистрировать свой адрес. Этот адрес должен быть уникальным в рамках коммуникационного домена. В случае домена UNIX об этом должно позаботиться само приложение. Этот адрес не должен быть заранее известен серверу, поскольку запрос всегда инициирует клиент, автоматически передавая вместе с ним свой адрес. Полученный адрес удаленного узла затем используется сервером для мультиплексирования сообщений, отправляемым различным клиентам.

3. Даже в случае взаимодействия с использованием виртуального канала клиент может пожелать зарегистрировать собственный адрес, не полагаясь при этом на систему.

Назначение адреса для клиента также можно выполнить с помощью системного вызова connect(2) , устанавливающего связь с сервером и автоматически связывающего сокет клиента с локальным коммуникационным узлом. Вызов connect(2) имеет вид:
