Александр Климов - Народные советы. Железо ПК

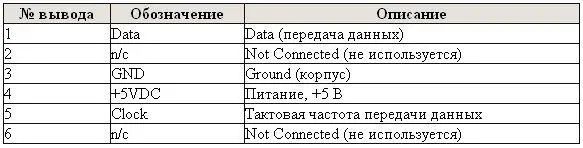

Названия и функциональные назначения выводов

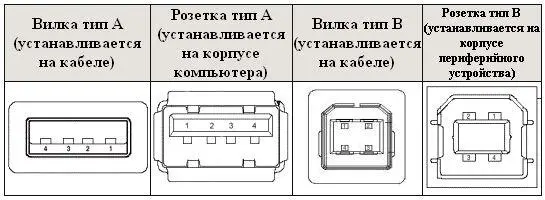

Схема цоколевки

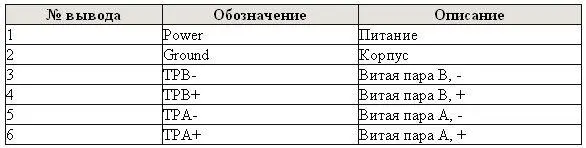

Названия и функциональные назначения выводов

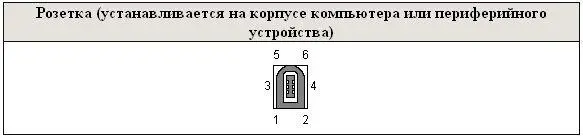

Схема цоколевки

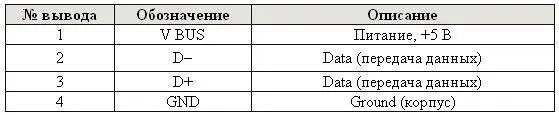

Названия и функциональные назначения выводов

Не удлиняйте кабель

В комплекте с некоторыми материнскими платами идет USB-кабель, соединяющий контроллер с портом. Его нормальная длина не должна превышать 30 см, а максимальная длина по спецификации не должна быть больше 60 см. Некоторые пользователи самостоятельно удлиняют кабель, что приводит к потери связи с устройством или полному отказу работать.

AGP (Accelerated Graphic Port, ускоренный графический порт)– шина, которая разрабатывалась специально для работы с графическим адаптером и имеет более высокую пропускную способность по сравнению с PCI.

ATA (Advanced Technology Attachment, подключение типа AT)– шина для подключения жестких дисков и других накопителей.

ATAPI (ATA Package Interface, пакетный интерфейс ATA)– шина, используемая для CD-ROM-приводов.

BIOS (Basic Input/Output System, базовая система ввода/вывода)– это специальный набор базовых программ для проверки оборудования компьютера во время его запуска, а также для поддержки обмена данными между устройствами.

CMOS (Complementary Metal-Oxide-Semiconductor, комплементарный металлооксидный полупроводник)— энергонезависимая память для хранения информации о конфигурации компьютера.

DMI (Desktop Management Interface)– часть BIOS, которая содержит различную информацию о материнской плате, изготовителе, типе разъема процессора и многое другое. Используется для сообщения этой информации операционной системе.

D-Sub– тип разъемов для соединения различных устройств. Число, указываемое в названии (например, D-Sub 15), указывает на количество контактов.

DVI (Digital Visual Interface, цифровой видеоинтерфейс)– интерфейс, используемый для подключения монитора к видеоадаптеру.

EDO RAM (Extended Data-Out Random Access Memory)– один из стандартов оперативной памяти.

IDE (Integrated Drive (Device) Electronics, электроника, интегрированная на диск)– технология подключения жестких дисков и других устройств к материнской плате.

ISA (Industrial Standard Architecture, индустриальный стандарт архитектуры шины)– один из первых стандартов компьютерной шины, который стал применяться в компьютерах.

PCI (Peripheral Component Interconnect, шина для соединения периферийных компонентов)– основная шина для различных карт расширения.

PCMCIA (Personal Computery Memory Card International Association)– интерфейс, разработанный для использования в ноутбуках. Также используется термин PC Card. Устройства, разработанные для этого интерфейса, имеет маленькие размеры.

POST (Power-On Self Test, самотестирование при включении)– специальная программа диагностики аппаратных средств компьютера при включении.

RDRAM (Rambus Dynamic Random Access Memory)– стандарт памяти, разработанный компанией Rambus. Не получил широкого распространения из-за дороговизны.

RTC (Real Time Clock, часы реального времени)– как правило, находятся в одной микросхеме с памятью CMOS (при отключении питания питаются от того же аккумулятора).

SCSI (Small Computer System Interface)– высокоскоростная шина, используемая для подключения к компьютеру различных устройств (жесткие диски, CD-ROM и т.д.).

S.M.A.R.T. (Self-Monitoring, Analysis and Reporting Technology, Технология Самодиагностики, Анализа и Отчета)– технология, разработанная для повышения надежности и сохранности данных на жестких дисках.

SMBIOS (System Management BIOS)– данные, которые BIOS переносит в оперативную память.

SPD (Serial Presence Detect)– специальный чип, который устанавливается на модуле памяти для считывания информации об этом модуле.
