Для проверки работоспособности компонентов блока питания вам пригодится мультиметр (рис. 18.2), который проверяет разнообразные электрические показатели.

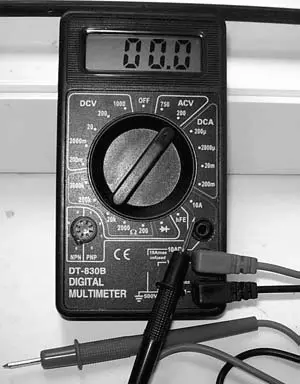

Рис. 18.2. Многофункциональный мультиметр

Большая часть блоков питания, как и большая часть бытовых устройств, снабжена плавким или керамическим предохранителем (рис. 18.3). Его основное предназначение – срабатывать и перегорать, если происходит повышенное потребление тока или резкий скачок напряжения, что может произойти по разным причинам. В этом случае тонкая проволока (или керамический корпус) внутри предохранителя перегорает, и напряжение перестает поступать на другие компоненты блока питания, тем самым предохраняя их от поломки.

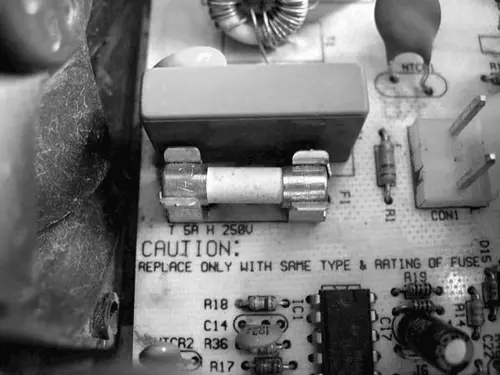

Рис. 18.3. Керамический предохранитель

Первым делом необходимо снять с блока питания защитный кожух. Сняв кожух, внимательно рассмотрите плату блока питания. Поскольку предохранитель устанавливается непосредственно за кабелем питания, то и искать его нужно в месте, где этот кабель припаян к печатной плате.

Как правило, он выглядит как деталь со стеклянным или керамическим корпусом, внутри которой расположена проволока. Возможен вариант, когда предохранитель имеет другую форму и припаян непосредственно к плате. В этом случае вам придется его выпаять.

Прежде чем менять предохранитель, стоит его проверить: если он исправен, зачем его выпаивать или доставать? Это очень просто сделать – исправный предохранитель имеет очень маленькое сопротивление, практически близкое к нулю. Именно поэтому часто используют понятие прозвонки (определение короткого замыкания), поскольку в этом случае имеется потенциальное короткое замыкание. Если прибор показывает очень большое сопротивление или предохранитель не прозванивается, значит, «его песня спета», и необходимо его заменить.

Для этого используйте аналогичный по параметрам предохранитель. Как правило, в блоках питания устанавливаются предохранители с током сгорания 4 А, хотя бывают и исключения. Поэтому внимательно смотрите его маркировку, нанесенную либо на один из металлических контактов, либо на стеклянный (керамический) корпус. Многие пользователи вместо предохранителя используют тонкую проволоку (так называемый «жучок»), припаяв ее к контактам крепления предохранителя. Этот способ имеет свои недостатки, поскольку слишком толстая проволока может не перегореть, когда это нужно, что приведет к выходу из строя других модулей блока питания.

После замены предохранителя и подачи напряжения на блок питания возможно несколько вариантов развития событий.

• Блок питания заводится, предохранитель не перегорает, компьютер включается и загружается. В этом случае вероятной причиной выхода из строя блока питания можно считать случайный скачок напряжения либо кратковременную перегрузку блока питания.

• Блок питания не заводится, предохранитель (или проволока) перегорает. В этом случае наиболее вероятная причина – короткое замыкание в первичных цепях блока питания, например, на высоковольтном выпрямителе или высоковольтном фильтре.

• Блок питания не заводится, предохранитель не перегорает. Это самый сложный случай, означающий, что повреждена вторичная система блока питания, например стабилизатор.

Обычно в качестве высоковольтного выпрямителя используется набор из четырех диодов, либо стоящих рядом, либо заключенных в пластмассовую сборку (рис. 18.4), называемую диодной сборкой. Иногда может использоваться транзисторная сборка, но это встречается гораздо реже.

Рис. 18.4. Высоковольтный выпрямитель, собранный на отдельно стоящих диодах

В любом случае проверять нужно каждый из диодов, поскольку неисправность одного из них автоматически приводит к перегоранию плавкого предохранителя (см. выше).

Если в результате осмотра выпрямителя вы заметите явные признаки возгорания (почерневший участок платы или треснутый диод), то неисправность блока питания возникла в результате выхода из строя высоковольтного выпрямителя.
