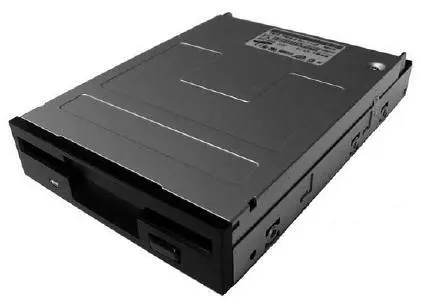

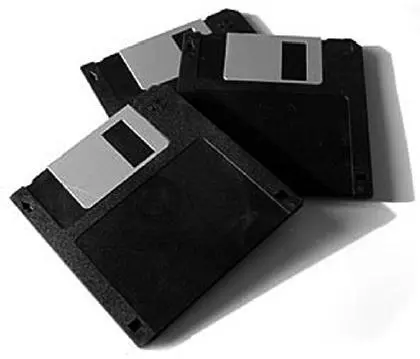

Дискеты устанавливались в «маленькие» дисководы (рис. 8.3), которые, в свою очередь, устанавливались в 3,5-дюймовые отсеки системного блока. [6] Справедливости ради надо сказать, что длительное время использовались «большие» дискеты (5,25′′), но они безнадежно устарели, и нет смысла говорить о них в книге: вряд ли вы их встретите и вряд ли ваш, пусть совсем немолодой, ПК оснащен дисководом под них.

Дисковод подключается к FDD-контроллеру. Разъем FDD-контролле-ра похож на разъем IDE-контроллера, но имеет 34 контакта. Шлейф для подключения дисковода тоже похож на IDE-шлейф, но у него есть разрез возле разъема для подключения дисковода A. Дисковод, подключенный к разъему, находящемуся в середине шлейфа, будет диском B.

Всего на FDD-шлейфе имеется пять разъемов. Один – для подключения к материнской плате и четыре – для подключения дисководов: два в конце кабеля (один из них для подключения 3,5′′ дисковода и один для 5,25′′ дисковода) и два посредине (для 3,5′′ и для 5,25′′). Однако мы уже договорились, что поминать 5,25′′ дискеты и дисководы не станем.

Дисковод состоит из четырех основных элементов:

• рабочий двигатель;

• рабочие головки;

• шаговые двигатели;

• управляющая электроника.

Рабочий двигатель включается только тогда, когда в дисковод вставлена дискета (для дисковода для дискет 5,25′′ должна быть еще и защелкнута задвижка дисковода). Двигатель обеспечивает постоянную скорость вращения дискеты: для дискеты 3,5′′ – 300 об/мин, для дискеты 5,25′′ – 360 об/мин.

Дисковод оснащается двумя комбинированными рабочими головками (каждая – для чтения и записи), которые располагаются над рабочей поверхностью дискеты. У дискет обычно обе поверхности – рабочие, поэтому одна головка предназначается для верхней, а другая – для нижней поверхности дискеты.

За позиционирование головок отвечают два шаговых двигателя.

Электронные схемы нужны для передачи сигналов контроллеру, то есть отвечают за преобразование информации, которую считывают или записывают головки.

Чтобы не нарушалась постоянная скорость вращения привода, он всегда должен работать только в горизонтальном или вертикальном положении. Пагубно влияют на работу и сохранность дисководов пыль, механические загрязнители, необходимо исключить контакт с жидкостями, сильное нагревание.

На современных компьютерах есть хотя бы один последовательный и один параллельный порт, несмотря на то что уже давно существуют сетевые адаптеры, шина USB и другие способы коммуникации. Исключением могут быть разве что современные ноутбуки – на некоторых из них нет ни последовательных, ни параллельных портов.

Параллельный порт (сокращенное название – LPT) появился на самом первом IBM PC. Иногда его называют Centronics – по имени фирмы-разработчика. Параллельный порт использовался раньше преимущественно для подключения принтеров.

Современные принтеры обычно подключаются к компьютеру через USB (см. главу 10), но многие модели имеют разъем для подключения LPT-кабеля (кабеля параллельного порта).

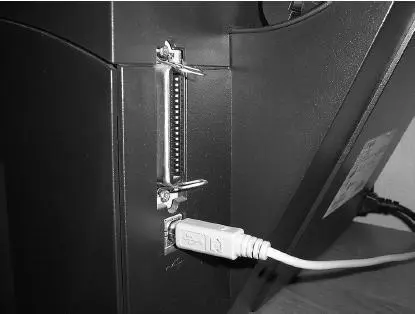

Научимся находить разъемы параллельного порта. На рис. 9.1 изображен LPT-разъем на принтере Lexmark E321 – довольно современная модель (принтер куплен в прошлом году). Под ним – USB-разъем с подключенным USB-кабелем. Это говорит о том, что в данный момент принтер подключен к компьютеру через USB.

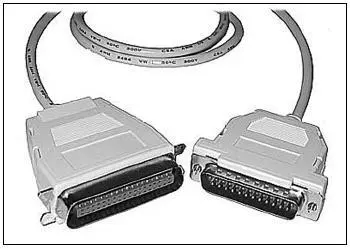

Если бы принтер подключался к параллельному порту компьютера, то нам бы понадобился кабель, изображенный на рис. 9.2.

На рис. 9.3 показана материнская плата. Самый большой разъем, изображенный на этом рисунке, – параллельный порт. Обычно он окрашен для подключения устройств к параллельному порту компьютера в розовый цвет. Как различить последовательный и параллельный порты, одинаковые по размерам? Разъем параллельного порта имеет тип «мама», а последовательного порта – «папа». Другими словами, даже если вы перепутаете цвета (последовательный порт обычно окрашивается в синий цвет), вы не сможете подключиться к последовательному порту с помощью LPT-кабеля.
