Качественная сетевая карта стоит недорого, и лучше установить дополнительную, так как в случае выхода ее из строя, на время ремонта или замены неисправной карты останется запасной вариант – на МП.

К сетевой карте подключается кабель (витая пара) с наконечником типа RJ-45. Возле разъема для витой пары расположен один или более светодиод. По ним визуально определяется наличие подключения и передача данных.

Рис. 13.1. Сетевая карта

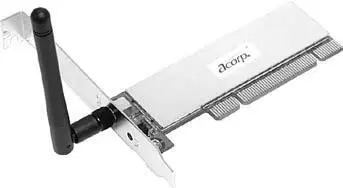

Рис. 13.2. Сетевая беспроводная карта

В зависимости от сети, сетевых протоколов и конструктивных особенностей сетевые адаптеры могут выполнять различный набор функций. Главная задача сетевого адаптера – сопряжение компьютера с сетью. Любой адаптер с установленным драйвером выполняет две основные операции: передачу и прием кадров.

Кадр можно условно представить как единицу данных, которыми обмениваются компьютеры в сети Ethernet. Кадр имеет определенный формат и включает в себя как поле данных, так и различную служебную информацию, например адреса получателя и отправителя.

При попадании кадра в среду передачи данных все сетевые адаптеры принимают его одновременно и определяют адрес назначения, который находится в одном из начальных полей кадра. Если адрес совпадает с собственным адресом одного из них, то кадр помещается во внутренний буфер сетевого адаптера и компьютер-адресат получает предназначенные ему данные.

В сетевых адаптерах осуществляется конвейерная схема обработки – процессы приема кадра из оперативной памяти ПК и передачи его в сеть совмещаются во времени. После приема нескольких первых байтов кадра начинается их передача. Это позволяет повысить производительность цепочки ОЗУ-адаптер-физический канал-адаптер-ОЗУ.

Имеет значение порог начала передачи – число байтов кадра, которое загружается в буфер адаптера перед началом передачи в сеть. Адаптер самостоятельно настраивает свои параметры без участия администратора сети. Самонастройка позволяет оптимизировать скорость передачи для конкретного сочетания производительности внутренней шины компьютера, его системы прерываний и системы прямого доступа к памяти.

Адаптеры базируются на специализированных интегральных схемах ASIC. Они выполняют функции МАС-уровня и высокоуровневые функции, среди которых: поддержка агента удаленного мониторинга RMON, схема приоритетности кадров, функции дистанционного управления компьютером и т. п. В серверных вариантах адаптеров почти обязательно наличие мощного процессора, разгружающего ЦП.

Увеличение пропускной способности канала адаптер – память очень важно для повышения производительности сети в целом, так как быстродействие сложного маршрута обработки кадров, включающего, например, концентраторы, коммутаторы, маршрутизаторы, глобальные каналы связи и т. п., всегда определяется возможностями самого медленного элемента сети. Если сетевой адаптер сервера или клиентского компьютера работает медленно, даже самые быстрые коммутаторы не увеличат скорость работы сети.

Сетевой адаптер включает в себя: модуль согласования со средой передачи данных, входной/выходной буфер, микропроцессор, ПЗУ, модуль преобразования параллельного кода в последовательный и модуль согласования с компьютером.

Согласование со средой передачи данных зависит от ее типа. Распространена сеть Fast Ethernet с теоретической пропускной способностью 100 Мбит/с. Средой передачи данных может выступать волоконно-оптический кабель (100Base-F) или медный кабель «витая пара» (100Base-T), который имеет разновидности: экранированный (STP), неэкранированный (UTP), кабель пятой (CAT5) или третей категории (CAT3). При использовании кабеля CAT3 среда называется 100Base-T4.

Наиболее распространены адаптеры для работы с кабелем CAT5, у которого из четырех пар проводов задействованы лишь две. По одной передаются данные, а по другой – принимаются, эта среда называется 100Base-TX.

Модуль согласования со средой передачи данных обеспечивает гальваническую развязку с кабелем, для этого могут использоваться как импульсные трансформаторы, так и оптроны.

Буферы ввода-вывода данных объединены в одной микросхеме с микропроцессором, они используются для промежуточного хранения данных, по принципу «первый пришел – первый вышел» (FIFO). С помощью буфера ввода-вывода данных функции контроля за сетью перекладываются на адаптер. ЦП может не отслеживать момент передачи данных.
