Объем накопителя также немаловажный параметр. Но если вы не планируете работу с большими объемами информации, то не стоит гнаться за дисками больших объемов.

Определите примерный объем диска, конечно, некоторый запас не помешает.

Выбирать диск следует, ориентируясь по наименьшей стоимости хранения гигабайта информации. По этому параметру оказываются нежелательны диски как малых, так и больших объёмов. На сегодняшний день оптимальным является диск объемом – 1 Тбайт.

Ориентироваться на будущее тоже не стоит, если вы в ближайшее время не воспользуетесь большим объемом диска. Ведь технологии не стоят на месте, да и динамика снижения цен радует.

Все рабочие параметры выбранного накопителя можно узнать у дилеров, распространяющих продукцию, так как на сайте производителя рабочая температура диска под нагрузкой может не указываться.

Интерфейс определяет способ соединения с материнской платой ПК. На сегодняшний день используются два основных интерфейса – АТА и SATA. Раньше использовался ещё и интерфейс SCSI, который требовал дополнительно установленный контролер, для настройки контроллера диска нужна была определенная подготовка.

Parallel ATA, PATA – параллельный АТА, который также известен как IDE (Integrated Drive Electronics), до недавнего времени был самым распространенным.

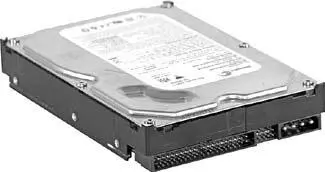

Рис. 9.2. Накопитель на жестком магнитном диске ATA

В современных МП часто уже установлен всего лишь один интерфейс АТА. Все реже встречается два или даже четыре интерфейса для IDE-устройств. Если на МП два интерфейса, то из них один главный – основной, или первичный, – primary ATA, а второй – дополнительный, вторичный – secondary ATA. Функционируют они одинаково, электрические схемы у них идентичные. Но первый из них обладает приоритетом. Поэтому главное устройство (накопитель) – Master подключается к первичному каналу. Чаще всего к нему подключается HDD, на котором устанавливается операционная система, а к вторичному каналу – привод компакт-дисков.

К одному каналу допускается подключение одного или двух устройств. На устройстве АТА установлен собственный внутренний контроллер. На одном интерфейсе может быть активизирован лишь контроллер одного АТА-устройства (Master). Если на этот же интерфейс подключается второе устройство, то оно должно устанавливаться в пассивное положение (Slave). Итак, если на МП находится два разъема АТА, то устройство, которое подсоединено к МП, может быть установлено в одно из четырех положений: Первичное – Master, Первичное – Slave, Вторичное – Master, Вторичное – Slave.

На устройствах находятся перемычки, с помощью которых можно установить соответствующую конфигурацию. Обычно на накопителе имеется схема расположения перемычек. Не всегда пальцами удается извлечь перемычку, для этих целей подойдет острый предмет, отвертка, пинцет.

Если на одном канале находится одно устройство или это устройство вы хотите определить как Master, то установите перемычку в соответствующее положение.

Если вы подключаете дополнительное устройство на канал, где уже установлен накопитель в положении Master (MS), то установите его как Slave (SL).

Вне зависимости от подключения устройства к одному из разъемов кабеля – в середине или в конце, при установке перемычки оно будет работать именно в соответствии с тем, в каком положении установлена перемычка.

Для конфигурирования устройств также предусмотрен вариант cable select, что может обозначаться как CS, CSEL. При этом, в зависимости от того, как устройство подключено к кабелю, оно оказывается ведущим или ведомым.

Существует два вида режима передачи данных интерфейса АТА. Это PIO Mode (Programmed I/O Mode, режим программируемого ввода-вывода) и режим DMA (Direct Memory Access Mode, режим прямого доступа к памяти). Первый режим намного медленнее, чем второй, так как для передачи данных он использует ресурсы процессора. Второй режим обходится без использования ЦП. Если в канале одно устройство работает в PIO Mode, то и второе в этом же канале должно работать в том же режиме, что создает сильную нагрузку для ЦП. Современные накопители поддерживают DMA и могут быть сконфигурированы для работы в режиме PIO.

Для подключения АТА существуют специальные кабели – ленточные шлейфы с тремя разъемами.

Разъемы, которые расположены близко, рассчитаны на присоединение накопителей, а дальний разъем подключается к МП.
