Артур Газаров - Устранение неисправностей и ремонт ПК своими руками на 100%

Положите МП на чистую, сухую и ровную поверхность. Подложите под неё её собственный антистатический пакет, а под него – пористую прокладку из комплекта, и снизу лучше положить картон или коробку от той же МП.

При этом не забывайте, что МП, модули памяти и прочие электронные компоненты не любят статического электричества. Удалите с процессорного разъема МП защитную пластмассовую заглушку, если она там имеется.

Рис. 7.4. На радиатор, который входит в комплект, уже нанесена теплопроводная прокладка. Если вы собираетесь нанести термопасту, то ее нужно удалить

Отожмите, отведите чуть в сторону (без рывков и усилий) и поднимите рычажок зажима разъема – он должен встать в вертикальное положение. Поднимите металлическую крышку разъема – поверните ее вверх, например, если устанавливаете процессор в сокет 775.

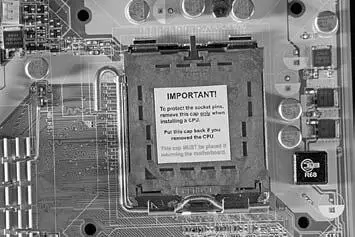

Рис. 7.5. Перед установкой удалите защитную заглушку сокета на МП

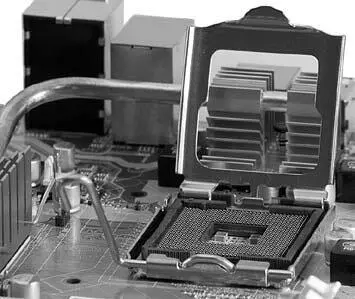

Рис. 7.6. Отожмите и поднимите рычажок зажима разъема. Поднимите крышку разъема

Достаньте процессор из коробки, помогая небольшой плоской отверткой разъединить пластиковые половинки упаковки. Обязательно распаковывайте процессор над столом, чтобы микросхема случайно не упала на пол.

Возьмите его в руку за торцы, стараясь не касаться контактов пальцами, так как на них всегда присутствует жир, ухудшающий электрические свойства соединения. Не трогайте пальцами контакты ответного разъема на МП. Снимите пластиковую крышку, которая защищает контакты.

На самом процессоре и в ответном разъеме МП есть соответствующие пазы – ключи. Обязательно обратите на них внимание, иначе при попытке закрыть разъем, при усилии безнадежно повредите ножки на МП.

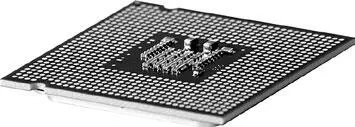

Рис. 7.7. С одной стороны находятся полукруглые вырезы – это ключи для правильной установки в МП

Совместите по этим направляющим выступам процессор с МП. Опустите крышечку на разъем. Затем верните рычажок зажима в горизонтальное положение, защелкнув процессор в сокете; микросхема будет плотно зафиксирована и не выпадет.

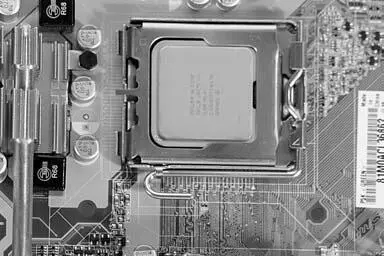

Рис. 7.8. Установите процессор в сокет

Затем возьмите в руки охладитель – радиатор с вентилятором. При этом не касайтесь пальцами площадки – места соприкосновения радиатора с микросхемой (процессором). На радиатор в этом месте нанесена теплопроводящая смазка (наклейка), улучшающая отвод тепла от микросхемы.

В комплекте с новым процессором (если поставка «BOX») упакован охладитель, на котором уже нанесена теплопроводящая наклейка. Обычно этого достаточно, но применение термопасты дает лучший отвод тепла от процессора, что позволяет снизить его температуру еще на несколько градусов.

Если же вы собираете компьютер из старых комплектующих или купили отдельно процессор без упаковки (OEM) и, соответственно, без радиатора и вентилятора, а купленный отдельно радиатор не имеет теплопроводящей накладки или она оставляет желать лучшего, то нужно ее удалить. На всю поверхность процессора аккуратно и равномерно следует нанести немного теплопроводящей смазки. Предварительно желательно обезжирить поверхности процессора и охладителя спиртом.

Устанавливая старый процессор и радиатор, обязательно удаляйте все остатки старой теплопроводящей смазки – термопасты и наносите новую.

Желательно перед нанесением смазки ознакомиться с рекомендациями по ее применению к конкретному процессору на сайте производителя.

Для нанесения термопасты используйте спичку или зубочистку. Слой должен быть очень тонкий. Здесь принцип «чем больше, тем лучше» не действует – нужно наносить тонкий и равномерный слой, задача которого – только заполнить неровности между поверхностями процессора и радиатора.

Не перестарайтесь, лишнюю смазку аккуратно удалите спичкой, очистите остатки пасты ватной палочкой или мягкой сухой тряпочкой. На сам радиатор также нужно втереть немного пасты, чтобы заполнить поры, неровности. С большим усилием вотрите пасту в радиатор пальцем.
